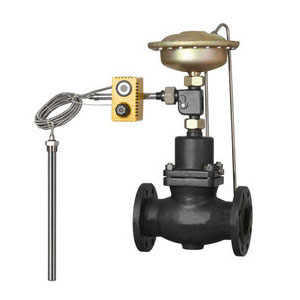

自力式流量、温度组合阀
品牌：三精阀门
阀门型号：自力式流量、温度组合阀
通径规格：DN15～DN150mm
结构形式：直通铸造阀
阀体材质：铸钢(WCB)、不锈钢(304、316、316L)
公称压力：PN16、PN40
适用温度：≤150℃
应用范围：非腐蚀性的液体介质
产品特点：无需外部控制仪表，通过管道自身压力即可调节
产品详情
自力式流量、温度组合阀概述
自力式流量、温度组合阀无需外部控制仪表，通过管道自身压力即可进行调节，通过组合件，进行多项组合控制，主要由一个带有设定流量的控制阀门、执行器和一个带定点调整器的温控仪组成。自力式流量温度组合阀适用于非腐蚀性的液体，在系统管道中的流量、温度控制。按优先动作的原理工作，不能同时控制两个参数。
自力式流量、温度组合阀特点
自力式流量、温度组合阀安全性高，常用于无电、气源场合，不存在外部能源的隐患，且操作简单，设定时只需旋转调节螺母即可，具有压力平衡功能，灵敏度高的优点。
自力式流量、温度组合阀参数
| 阀体 | |||
| 公称通径 | Dn15、20、25、32、40、50、65、80、100、125、150mm | ||
| 公称压力 | PN1.6、4.0MPa | ||
| 法兰标准 | ANSl、JIS、DIN、GB、JB(特殊可按用户提供) | ||
| 阀体材料 | 铸铁【HT200)、铸钢(ZG230-450)、铸不锈钢(ZGICrl18Ni9Ti、ZGICr18Ni12Mo2Ti) | ||
| 阀芯材料 | 硬密封:不锈钢 (1Cr18ni9Ti、1Cr18Ni12MoTi) | ||
| 软密封:不锈钢镶嵌橡胶圈 | |||
| 压力平衡 | 不锈钢波纹管( DN15-125)、平衡膜片( DN150-250) | ||
自力式流量、温度组合阀工作温度
| 允许工作温度 | |||||
| 公称通径 | 150-250mm | 150-250mm | |||
| 密封型式 | 硬密封 | ≤150℃ | ≤140℃ | ||
| 冷却罐2个≤200℃ | 冷却罐2个和加长≤200℃ | ||||
| 软密封 | ≤150℃ | ||||
自力式流量、温度组合阀流量系数
| 额定流量系数、噪音衡量系数、允许压差 | ||||||||||||
| 公称通径DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | |
| 额定流量系数KvS | 4 | 6.3 | 8 | 16 | 20 | 32 | 50 | 80 | 125 | 160 | 280 | |
|
节流器压差的 流量范围(m3/h) |
0.02MPa | 0.1-2 | 0.2-3 | 0.2-4 | 0.4-7 | 0.6-11 | 0.8-16 | 3-28 | 4-40 | 6-63 | 8-80 | 12-125 |
| 0.05MPa | 0.2-3 | 0.3-4.5 | 0.3-6 | 0.5-10 | 0.8-16 | 1.1-24 | 4-40 | 6-58 | 9-90 | 12-120 | 18-180 | |
| 噪音衡量系数Z值 | 0.6 | 0.6 | 0.6 | 0.55 | 0.55 | 0.5 | 0.5 | 0.45 | 0.4 | 0.35 | 0.3 | |
| 允许压差( Mpa) | PN16 | 1.6 | 1.5 | 1.2 | ||||||||
| PN40 | 2.0 | |||||||||||
