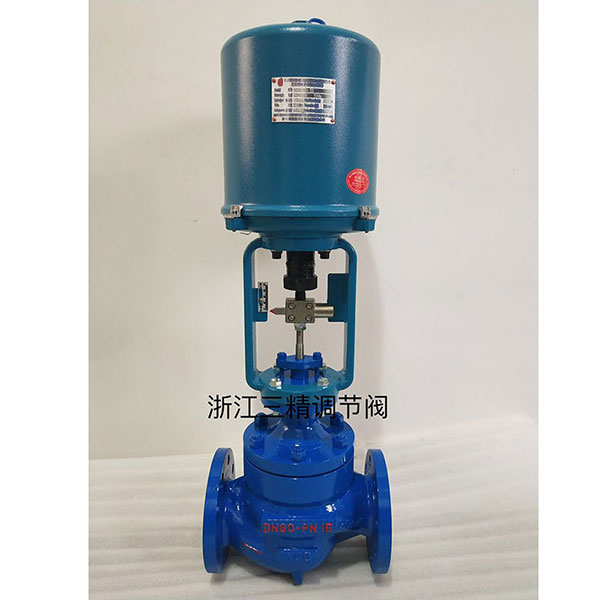

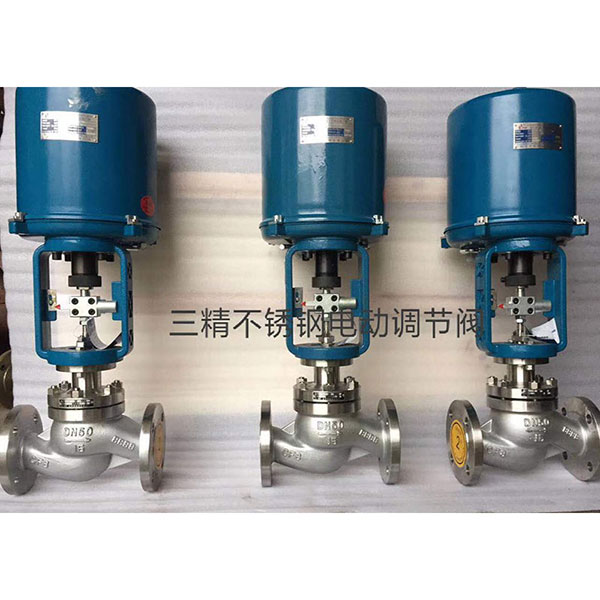

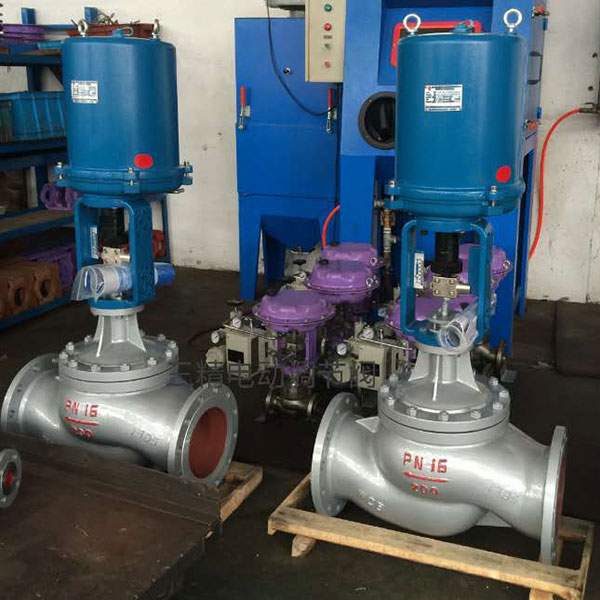

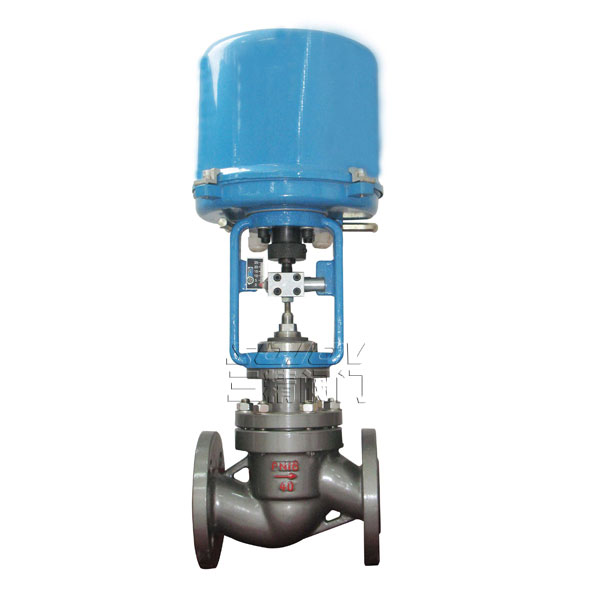

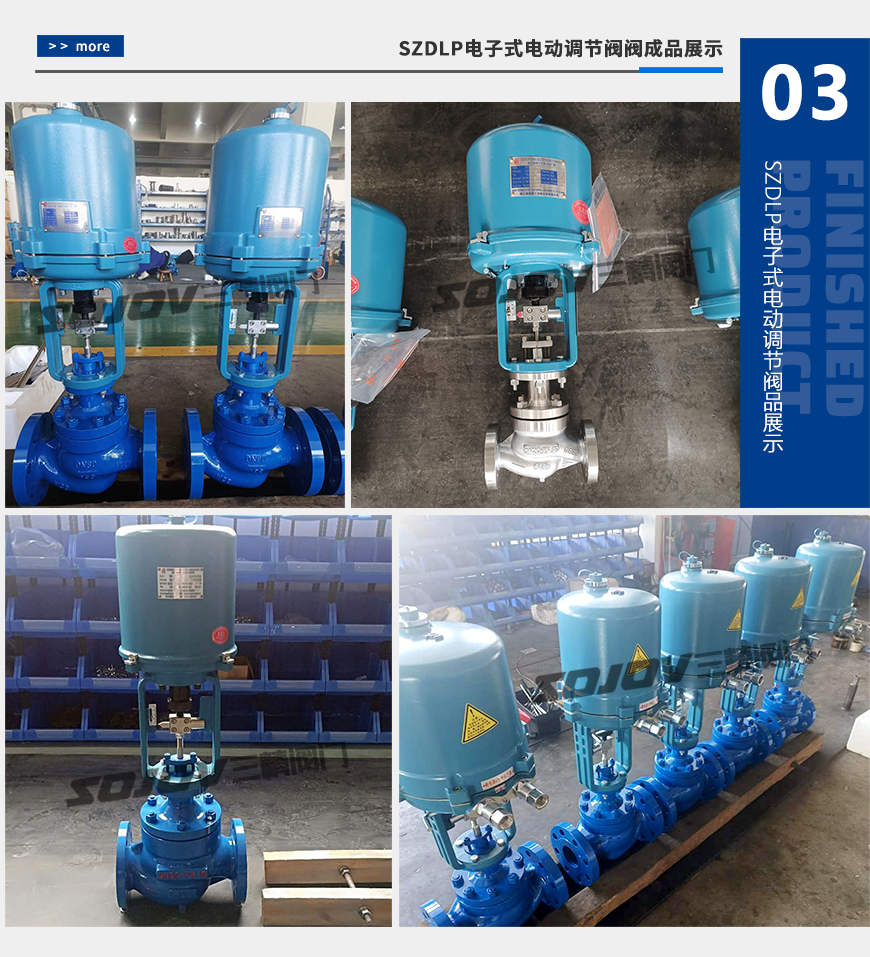

SZDLP电子式电动调节阀
  • SZDLP电子式电动调节阀
  • SZDLP电子式电动调节阀
  • SZDLP电子式电动调节阀
  • SZDLP电子式电动调节阀

SZDLP电子式电动调节阀

SZDLP、SZDLM电子式电动单座、套筒调节阀、接受调节仪表来的直流电流信号,改变被调介质流量,使被控工艺参数保持在给定值,电子式电动调节阀公称通径由20至300mm,公称压力有1.6、4.0、6.4MPa,接受信号为0~10mA.DC或4~20mA.DC,使用温度范围由-40℃~450℃。其中电动单座调节阀适用于压差较小,介质粘度较大或稍有颗粒杂质场合;电动套筒调节阀适用于压差较大且泄漏量较大的场合。

产品详情

SZDLP电子式电动调节阀概述

SZDLP电子式电动单座调节阀、SZDLM电子式电动套筒调节阀、接受调节仪表来的直流电流信号,改变被调介质流量,使被控工艺参数保持在给定值。广泛应用于电力、冶金、化工、石油、轻纺、制药、造纸等工业部门的生产自动化控制。电子式电动调节阀公称通径由20至300mm,公称压力有1.6、4.0、6.4MPa,接受信号为0~10mA.DC或4~20mA.DC,使用温度范围由-40℃~450℃。其中电动单座调节阀适用于压差较小,介质粘度较大或稍有颗粒杂质场合;电动套筒调节阀适用于压差较大且泄漏量较大的场合。

电子式调节阀型号:SZDLP  SZDLN

电子式调节阀 公称通径:25MM-400MM

电子式调节阀 使用压力:1.6MPA -10MPA

电子式调节阀 连接方式:法兰连接

电子式调节阀形式:电子式

电子式调节阀 主要功能:控制流量

电子式调节阀 介质:各种介质

电子式调节阀 材质:WCB铸钢   不锈钢

电子式调节阀 标准:机械部标准或定做非标

电子式电动调节阀主要零件材料

阀体、阀盖:HT200、ZG230—450、ZG1Cr18Ni9Ti

阀芯:1Cr18Ni9Ti、司钛莱合金堆焊、增强聚四氟乙烯

填料:聚四氟乙烯、柔性石墨、不锈钢波纹管

推杆、衬套:2Cr13

垫片:橡胶石棉板、1Cr18Ni9Ti、石墨缠绕垫片

电子式电动调节阀主要技术参数

公称通径DN
(mm)
(阀座直径dn)

20

25

32

40

50

65

80

100

125

150

200

250

300

(10)

(12)

(15)

(20)

额定流量
系数Kv

直线

1.8

2.8

4.4

6.9

11

17.6

27.5

44

69

110

176

275

440

690

1100

1760

等百分比

1.6

2.5

4

6.3

10

16

25

40

63

100

160

250

400

630

1000

1600

 额定行程L(mm)

10

16

25

40

60

100

公称压力PN(MPa)

1.6、4.0、6.4

 固有流量特性

直线、等百分比

 固有可调比R

50:1

允许
泄漏量

单座

硬密封:Ⅳ级、软密封:Ⅵ级

套筒

硬密封:Ⅱ级、软密封:Ⅵ级

 工作温度t(℃)

-20~200、-40~250、-40~450、-60~450

 信号范围(mA.DC)

0~10、4~20

 电源电压

220V、50Hz

 作用方式

故障时:全关、全开、自锁位

电气调节阀具有结构紧凑、重量轻、动作灵敏、压降损失小、阀容量大、流量特性精确、维护方便等优点。整体具有工作平稳、允许压差大、流量特性精确噪音低等特点。特别适用于允许泄露小、阀前后压差较大的工作场合。电气调节阀在检修时,需要重点检查部位有哪些?分析如下:

1、检查电气调节阀的阀座:因工作时介质渗入,固定阀座用的螺纹内表面易受腐蚀而使阀座松弛;

2、检查阀芯:阀芯是调节阀的可动部件之一,受介质的冲蚀较为严重,检修时要认真检查阀芯各部是否被腐蚀、磨损,特别是在高压差的情况下,阀芯的磨损因空化引起的汽蚀现象更为严重。损坏严重的阀芯应予更换;检查密封填料:检查盘根石棉绳是否干燥,如采用聚四氟乙烯填料,应注意检查是否老化和其配合面是否损坏;

3、检查电气调节阀的执行机构中的橡胶薄膜是否老化,是否有龟裂现象。

4、检查电气调节阀间体内壁:在高压差和有腐蚀性介质的场合,阀体内壁、隔膜阀的隔膜经常受到介质的冲击和腐蚀,必须重点检查耐压耐腐情况调节阀订货须知


订货须知

用户的订货时需提供调节阀介质,调节阀阀前压力,阀后设定压力,最大流量/每小时,压差/流量对应比,确定阀门尺寸/连接方式标准最大行程开启行程流量调节比压力波动(精度)压力/温度对应比,最大耐温,阀体材质开关状态(通断电),压力等级,内泄漏率内部阀体结构/调节阀工作原理/调节阀安装说明等相关技术资料当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的三精阀门公司专家为您审核把关感谢您访问我们的网站【http://www.cnsjv.com三精阀门公司】如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
