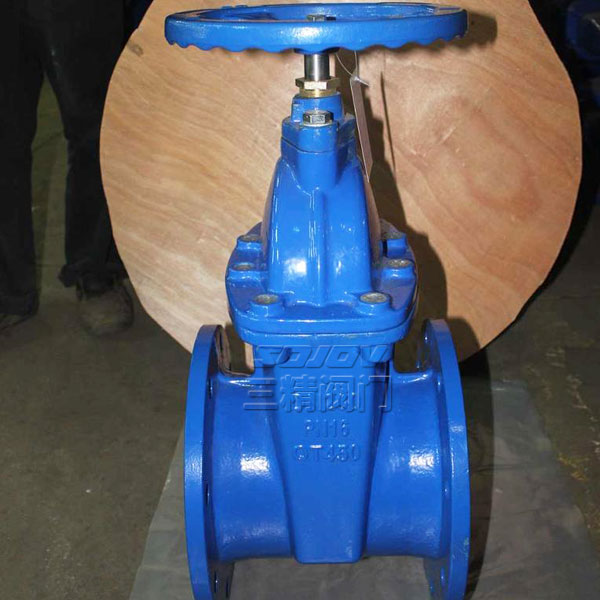

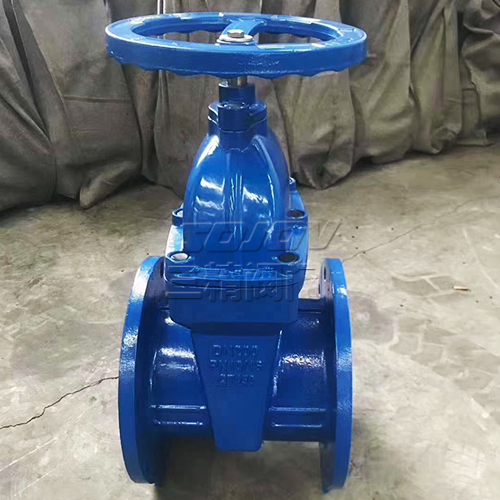

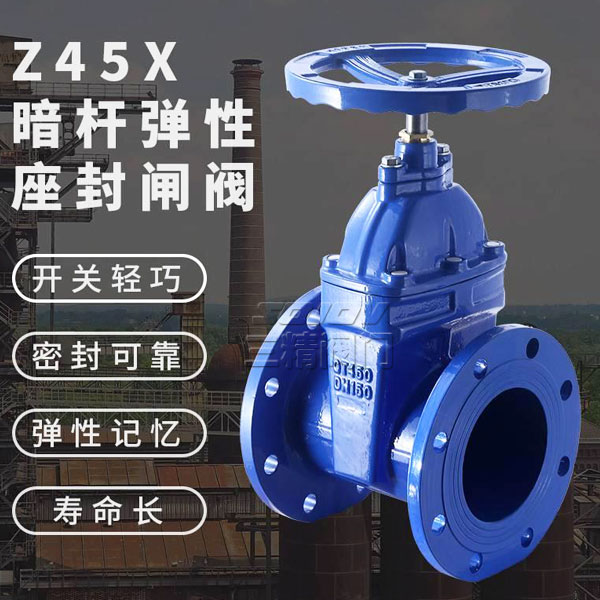

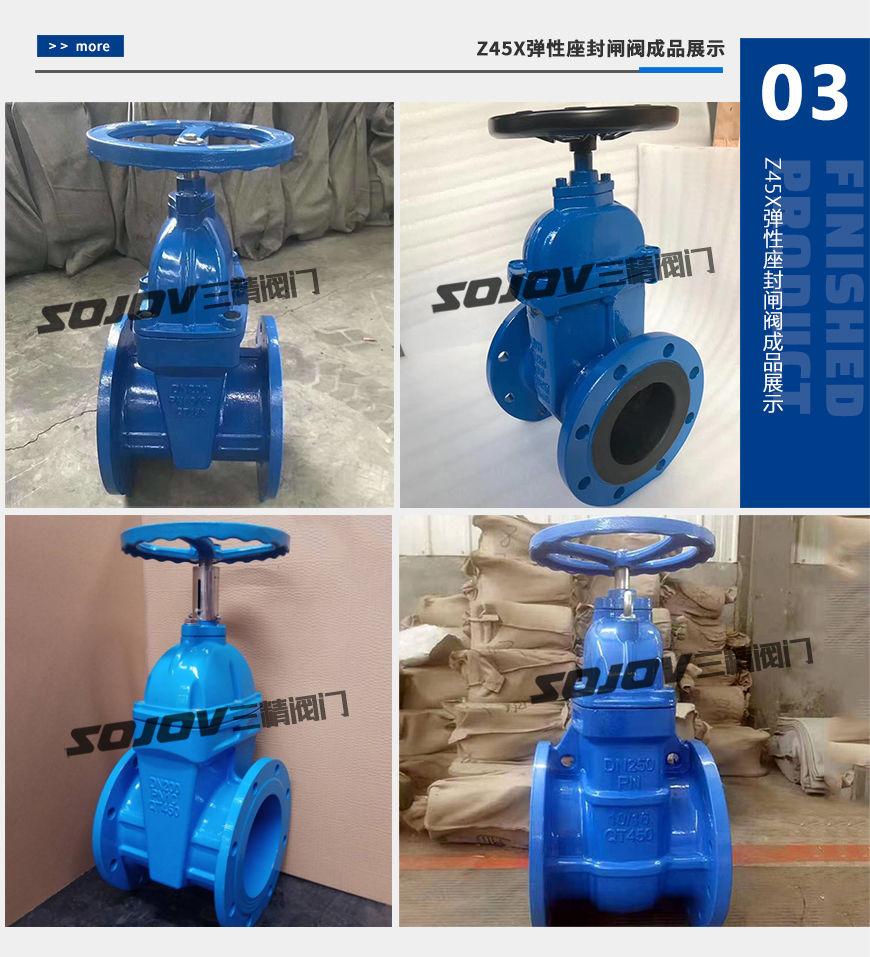

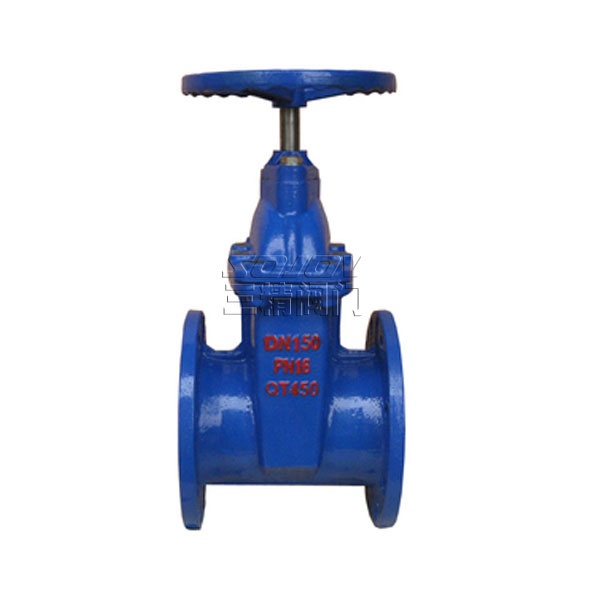

Z45X弹性座封闸阀
  • Z45X弹性座封闸阀
  • Z45X弹性座封闸阀
  • Z45X弹性座封闸阀
  • Z45X弹性座封闸阀

Z45X弹性座封闸阀

弹性座封闸阀设计与制造按:GB12232弹性座封闸阀结构长度与法兰连接尺寸按:GB12380JISB2002弹性座封闸阀结构与实验按:GB/T13927

产品详情

弹性座封闸阀规格及类别,应符合管道设计文件的要求

弹性座封闸阀的型号应注明依据的国标编号要求。若是企业标准,应注明型号的相关说明。

弹性座封闸阀工作压力,要求≥管道的工作压力,在不影响价格的前提下,阀门可承受的工压应大于管道实际的

弹性座封闸阀制造标准,应说明依据的国标编号,若是企业标准,采购合同上应附企业文件。本类阀门在管道

弹性座封闸阀 型号:Z45X

弹性座封闸阀 公称通径:50MM-1200MM

弹性座封闸阀 使用压力:1.6MPA -2.5MPA

弹性座封闸阀 连接方式:法兰连接

弹性座封闸阀 形式:手动

弹性座封闸阀 主要功能:起开关作用

弹性座封闸阀 使用介质:水工业管道

弹性座封闸阀 材质:    铸铁  铸钢  不锈钢

弹性座封闸阀 标准:机械部标准或定做非标

弹性座封闸阀的特点:

重量轻:本体采用高级球墨铸铁制成,重量较传统闸阀重量减轻约20%-30%,安装维修方便。

平底式闸痤:传统的闸阀往往在通水洗管后即因外物诸如石头、木块、水泥、铁屑、杂物等淤积于阀底凹槽内,容易造成无法关闭紧密形成漏水现象,弹性座填封闸阀底部采用与水管相同的平底设计,不易造成杂物淤积,使流体畅通无阻。

整体包胶:闸板采用高品质的橡胶进行整体内、外包胶,欧洲一流的橡胶硫化技术使得硫化后的闸板能够保证精确的几何尺寸,且橡胶与球墨铸闸板接着牢靠,不易脱落及弹性记忆佳。

精铸阀体:阀体采用精密铸造,精确的几何尺寸使得阀体内部无需任何精加工即可保证阀门的密封性。嵌入式铜螺母:

铜螺母与弹性闸板采用嵌入式接合,使二者紧密结合成为一体,不因水流动造成震动而产生松动或损坏现象。

耐腐蚀:阀体采用粉体环氧树脂涂装,可纺止阀体的腐蚀及生锈并可用于污水系统。

不易碎裂:以往传统铸铁闸阀常因外物击中,碰撞或重压而造成断裂等现象。由于本体改用球墨铸铁,此种情形已可大幅度减少。

“O”型环密封圈:由于阀杆采用三“O”型环密封圈密封设计,可减少关闭时的摩擦阻力,大幅减少漏水现象及可以不停水施工更换密封圈。

有助生饮:由于阀体内部以无毒性环氧树脂涂装,阀门的内外表面均以橡胶完全披覆而不至于出现生锈或腐蚀现象,可供生饮。

弹性座封闸阀标准规范

弹性座封闸阀设计与制造按:GB12232   弹性座封闸阀结构长度与法兰连接尺寸按:GB12380 JISB2002  弹性座封闸阀结构与实验按:GB/T13927

弹性座封闸阀主要尺寸及重量

型号 公称口径DNmm L D1 D Z-Φd H
1.0MPa 1.6MPa 1.0MPa 1.6MPa
RVC(H)X
Z45X
Z41X
50 180 125 165 4-Φ18 268
65 190 145 185 4-Φ18 296
80 240 160 200 8-Φ18 340
100 250 180 235 8-Φ18 367
125 254 210 250 8-Φ18 424
150 280 240 290 8-Φ23 515
200 300 295 340 8-23 12-23 550
250 380 350 355 410 12-23 12-25 685
300 400 400 410 460 12-23 12-25 760
350 430 460 470 520 16-23 16-25 845
400 406 515 525 580 16-26 16-30 945
450 432 565 585 640 20-26 20-30 1020
500 457 620 650 715 20-26 20-34 1140
600 508 725 770 840 20-30 20-36 1320


闸阀订货主要事项:

闸阀介质压力等级内泄漏率阀门尺寸连接方式标准最大耐温最大耐压最大流量/每小时,闸阀阀体材质转动方式(手柄/蜗轮)内部阀体结构闸阀工作原理安装说明等相关技术资料当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的三精阀门公司专家为您审核把关。感谢您访问我们的网站【http://www.cnsjv.com

相关闸阀系列
Z941W电动不锈钢闸阀 Z41H法兰楔式闸阀 BZ41H/W保温闸阀 Z41W法兰不锈钢闸阀 焊接式真空闸阀
水封闸阀 PZ41H排渣闸阀 Z44H/Z48H快速排污阀 NKZ41H真空闸阀 法兰高压闸阀
波纹管闸阀 Z45X弹性座封闸阀 Z41X明杆弹性座封闸阀 Z15T内螺纹暗杆楔式闸阀 Z45T暗杆楔式闸阀
Z44T暗杆楔式闸阀 Z41T-10楔式闸阀 DZ41W不锈钢低温闸阀

闸阀订货主要事项:

闸阀介质压力等级内泄漏率阀门尺寸连接方式标准最大耐温最大耐压最大流量/每小时,闸阀阀体材质转动方式(手柄/蜗

轮)内部阀体结构闸阀工作原理安装说明等相关技术资料

当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的三精阀门公司专家为您审核把

关。感谢您访问我们的网站【http://www.cnsjv.com

三精阀门售后服务承诺

对于贵公司在三精阀门订购阀门产品,我厂在售后服务方面作如下承诺:

一、我公司对产品质量实行三包,即:包质、包换、保修;

二、合同签订后,保证保质、保量,按时交货;

三、本公司确保所提供阀门产品达到合同指标

四、对于需方的技术咨询,随时给予解答;

五、在交付设备时,本厂向需方交付以下资料:发货清单、产品合格证、产品样本、产品使用说明书、技术资料;

当接到用户反应质量问题的信函或电话后,保证24小时内作出答复最快解决问题。

三精阀门订购须

1、根据使用场所、用途,且了解有关法规、规格、标准、方针、许用认可后既可选用适合各种要求的阀

2、确认阀门的工作条件、使用规格、适用介质、对应材质、操作方式、工作压力、介质温度;

3、确定与管道相匹配的公称通径:DN(mm)、NPS( " );

4、确定与管道相连接方式:法兰式、内(外)螺纹式、焊接式、对夹式、卡箍式、卡套式等;
5、确定阀门操作的驱动方式:手动、蜗轮蜗杆传动、气动、电动、液动、电磁动、电液动等;
6、确认阀门的类型:球阀闸阀蝶阀截止阀止回阀调节阀电磁阀安全阀减压阀疏水阀针型阀角座阀隔膜阀、平衡阀、过滤器及其它特种阀;
7、确定阀门的使用形式:开关型、调节型、安全型、自动型、排放型等;
8、确定阀门壳体及内件的材料:碳钢、合金钢、不锈钢、球墨铸铁、灰铸铁、铜合金、铝合金、塑料等;
9、确定阀门的密封性能要求、密封等级或密封泄漏量;
10、确定阀门的防护涂层要求、包装要求、运输要求;
11、特殊需要的阀门还应确定:结构长度、阀门高度、外型尺寸、流阻、排放能力、流量特性、防护等级、防爆性能等参数;
12、确定阀门的安装位置及姿势。
