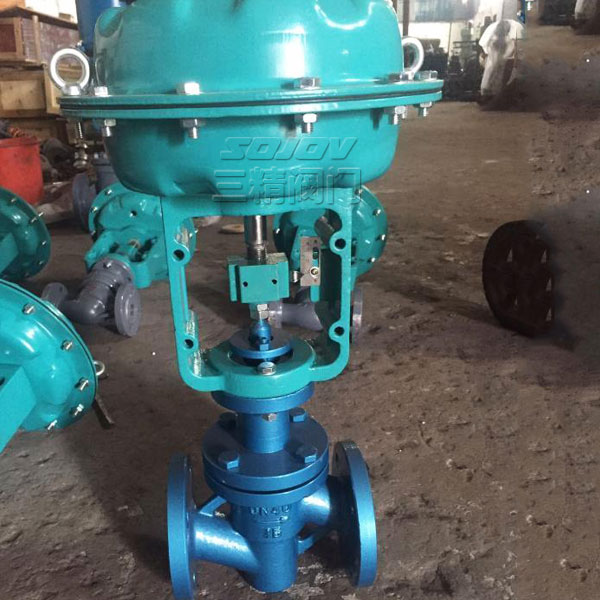

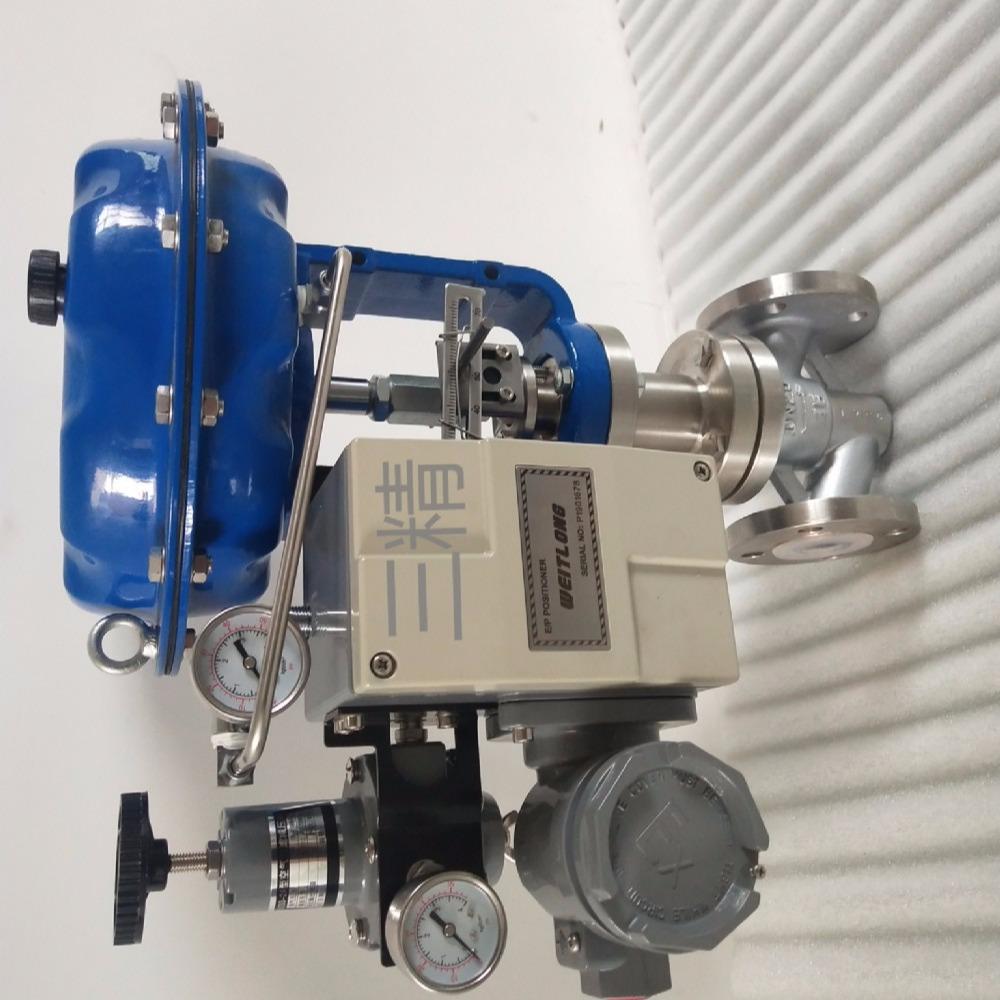

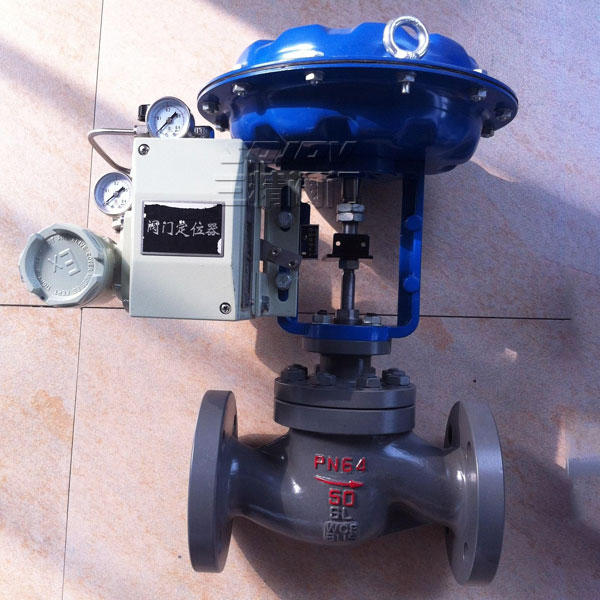

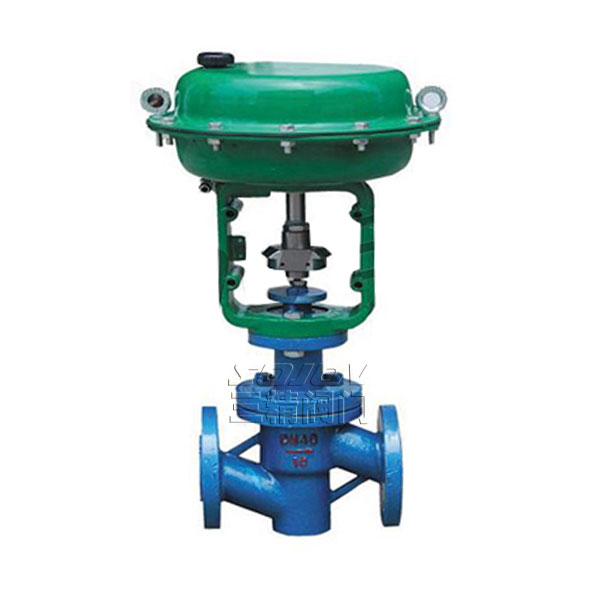

SZXT气动薄膜隔膜调节阀
产品详情
气动薄膜隔膜调节阀概述
SZXT、SZST气动薄膜隔膜调节阀,活塞式隔膜调节阀（简称气动隔膜阀）采用隔膜与阀体间“山”形凸出面进行密封，与外界隔离（无填料函），阀体流路简单、平滑、可复盖防腐层，特别适合于要求耐腐蚀、剧毒场合. 本系列产品公称压力等级有0.6、1.0MPa，阀体口径范围由20~200mm，适用温度范围在150℃以内，泄漏量为零
|
气动调节阀型号：SZXT AZST |
气动调节阀 公称通径：20MM-200MM |
气动调节阀使用压力：1.6MPA -2.5MPA |
|
气动调节阀 连接方式：法兰连接 |
气动调节阀 形式：气动 |
气动调节阀 主要功能：控制流量 |
|
气动调节阀介质：各种介质 |
气动调节阀 材质：WCB铸钢 不锈钢 |
气动调节阀标准：机械部标准或定做非标 |
气动薄膜隔膜调节阀产品特点
ZXT型采用多弹簧执行机构，高度及重量均可减小30%。阀体内表面有多种材料涂复层，避免介质直接接触，承受强阀腐蚀性介质的腐蚀。阀门关闭时，内、外泄漏量为零，特别适合于剧毒介质或不允许污染介质的阀节。流路简单，阻力小，额定流量系数比同口径单座，套筒调节阀大。
气动薄膜隔膜调节阀零件材料
主要零件材料： 阀体：HT200，ZG230~450或上述材质衬里
隔膜：丁荃胶、天然胶、聚四氟乙烯波纹
薄膜：丁腈橡胶夹增强涤纶织物
弹簧：60S12Mn 阀体衬里材质及适用范围
|
阀体衬里 |
使用温度（℃） |
适用介质 |
|
无衬里 |
-10~+175 |
适用于非腐蚀性介质 |
|
软橡胶 |
-10~+85 |
有很好的耐磨性能，适用于水泥、粘土、煤尘、干燥化肥等 |
|
硬橡胶 |
-10~+85 |
适用于无机械、盐类、盐酸、镀金属溶液、软水、氯化物、氯气等 |
|
氯丁胶 |
-10~+105 |
适用于动物油、植物油和润滑油，PH值变化范围很大的腐蚀性泥浆。抗磨损性能良好 |
|
丁荃胶 |
-10~+120 |
防腐性能和耐磨性能良好，对大部分无机酸和酸性灰浆的耐蚀性最好 |
|
搪瓷 |
-10~+175 |
适用于温无机酸、氧化酸、卤素、醇类、酯类等化合物 |
|
氟46 |
-10~+190 |
适用于硫酸、盐酸、氢氧化钠等强腐蚀介质 |
气动薄膜隔膜调节阀隔膜材质及适用范围
|
隔膜材质 |
使用温度（℃） |
适用介质 |
|
丁荃胶（B级） |
-40~+100 |
大部分无机酸如：硫酸、氢氟酸、磷酸等适用，耐蚀性好，同时而各种碱和盐类 |
|
天然胶（Q级） |
-50~+100 |
主要用于净化水、无机盐和烯的矿物酸介质 |
|
聚四氟乙烯 |
-10~+150 |
极优的化学稳定性、耐强酸、浓碱、强氧化剂的腐蚀 |
气动薄膜隔膜调节阀主要技术参数
|
公称通径DN（mm） |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
|
额定流量系数Kv |
无衬里 |
9.8 |
19 |
32 |
48 |
63 |
108 |
158 |
270 |
360 |
518 |
1114 |
|
有衬里 |
7.8 |
17 |
28 |
41 |
55 |
87 |
127 |
240 |
311 |
415 |
1121 |
|
|
额定行程L（mm） |
8 |
10 |
12 |
16 |
24 |
30 |
34 |
36 |
44 |
55 |
65 |
|
|
膜片有效面积Ae(cm 2 ) |
280 |
400 |
600 |
1000 |
||||||||
|
活塞直径(mm) |
100 |
125 |
160 |
250 |
||||||||
|
公称压力PN(MPa) |
0.6 1.0 |
|||||||||||
|
固有流量特性 |
近似等百分 |
|||||||||||
|
工作温度（℃） |
≤150 |
|||||||||||
|
信号范围Pr(KPa) |
20~100、40~200、400~600 |
|||||||||||
|
允许泄漏量 |
在允许压差范围内泄漏量为零 |
|||||||||||
表中所列执行机构为标准配置，可根据工艺要求选配。
气动薄膜隔膜调节阀安装事项
法兰标准：铸铁法兰按GB4216-84
铸钢法兰按GB9113-88
法兰密封面型式：凸面
执行机构气信号接头：内螺纹M16×1.5

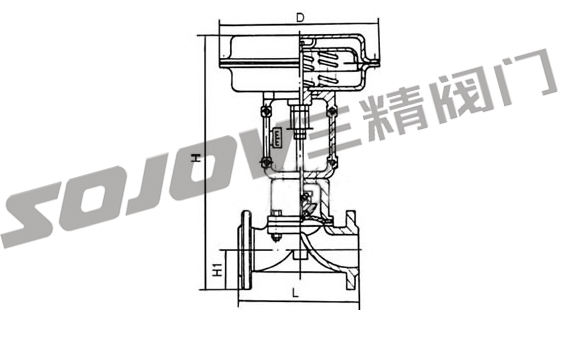

结构长度：GB12221-89
阀体法兰端面距及法兰标准也可按用户指定标准制造 如：ANSI、JIS、DIN等标准
调节阀订货须知
用户的订货时需提供调节阀介质,调节阀阀前压力,阀后设定压力,最大流量/每小时,压差/流量对应比,确定阀门尺寸/连接方式标准最大行程开启行程流量调节比压力波动（精度）压力/温度对应比,最大耐温,阀体材质开关状态（通断电）,压力等级,内泄漏率内部阀体结构/调节阀工作原理/调节阀安装说明等相关技术资料当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的三精阀门公司专家为您审核把关感谢您访问我们的网站【http://www.cnsjv.com三精阀门公司】如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
