SZXP气动薄膜直通单座调节阀
产品详情

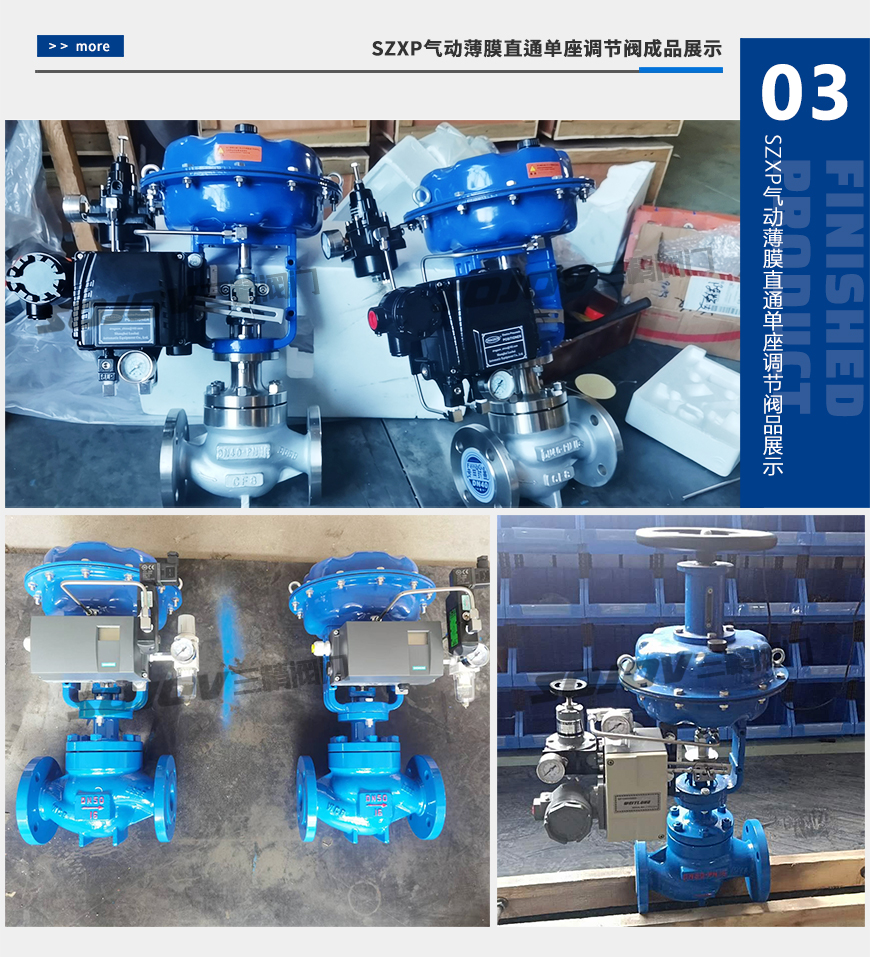

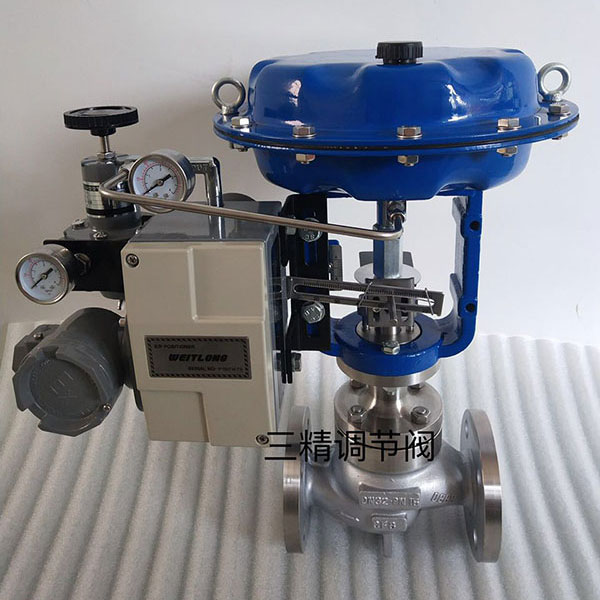

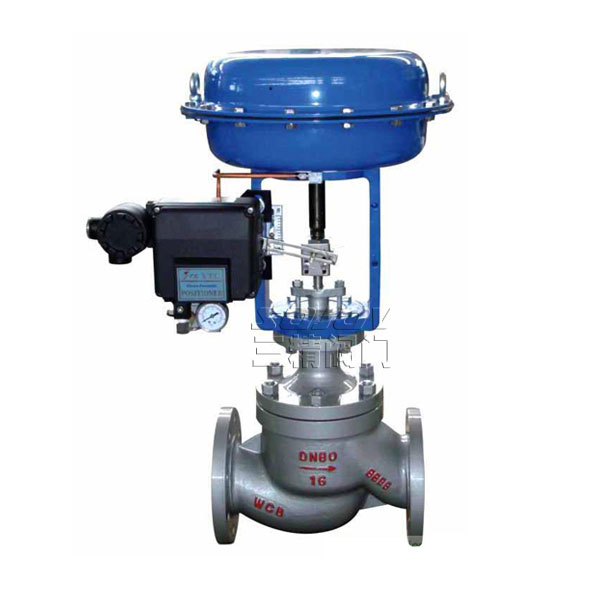

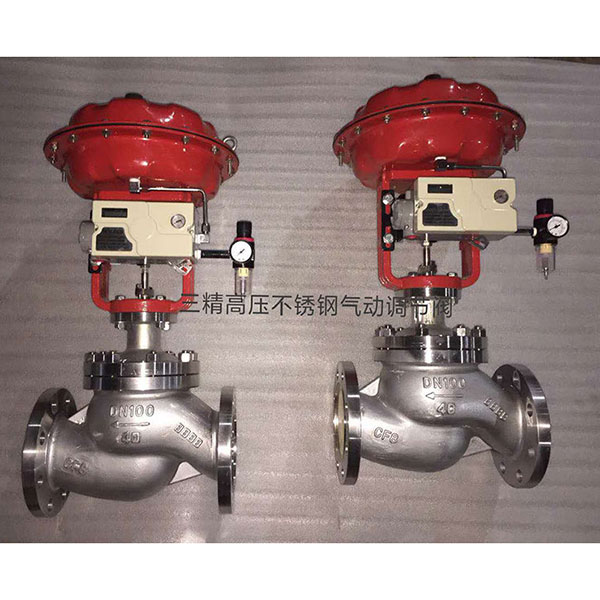

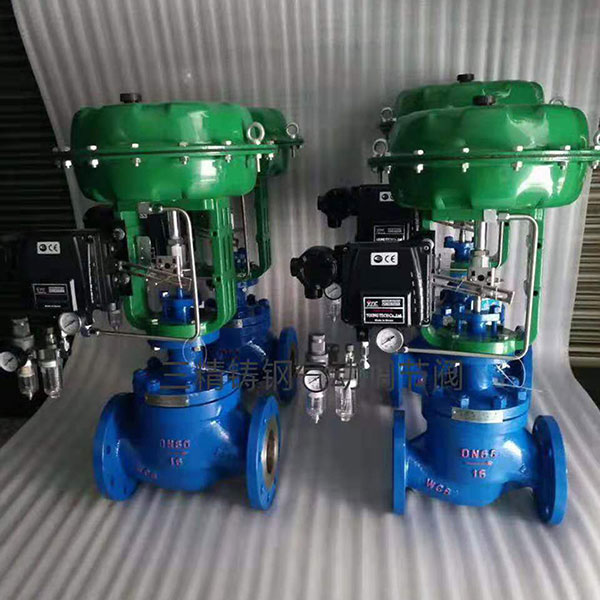

SZXP气动薄膜直通单座调节阀
气动调节阀型号:SZXP |
气动调节阀公称通径:25MM-400MM |
气动调节阀使用压力:1.6MPA -10MPA |
气动调节阀 连接方式:法兰连接 |
气动调节阀形式:控制压力,可手动调节 |
气动调节阀主要功能:控制流量 |
气动调节阀介质:各种介质 |
气动调节阀材质:WCB铸钢 不锈钢 |
气动调节阀标准:机械部标准或定做非标 |
SZXP气动薄膜直通单座调节阀概述
SZXP气动薄膜直通单座调节阀采用顶导向结构,配用多弹簧执行机构。具有结构紧凑、重量轻、动作灵敏、充体通道呈S流线型、压降损失小、阀容量大、流量特性精确、拆装方便等优点。广泛应用于精确控制气体、液体等介质,工艺参数如压力、流量、温度、液位保持在给定值。特别适用于允许泄漏量小阀前后压差不大的工作场合。
气动薄膜直通单座调节阀产品的标准型、调节切断型、波纹管密封型、夹套保温型等多种品种。产品公称压力等级有PN10、16、40、64;阀体口径范围DN20~200。适用流体温由-200℃~560℃范围内多种档次。泄漏量标准有IV级或VI级。流量特性为线性或等百分比。多种多样的品种规格可供选择。
气动薄膜直通单座调节阀主要零件材料
阀体、阀盖:HT200,ZG230-450,ZG1Cr18Ni9Ti
阀芯、阀座:1Cr18Ni9Ti,司太莱合金堆焊
软密封阀芯:增强聚四氟乙烯
填料:聚四氟乙烯,柔性石墨
波纹管:1Cr18Ni9Ti
垫片:橡胶石棉板、10、1Cr18Ni9Ti、石棉缠绕垫片
膜盖:A3
波纹膜片:丁晴橡胶夹增强涤纶织物
弹簧:60SIMN
阀杆、推杆:2Cr13、1Cr18Ni9Ti
衬套:2Cr13
气动薄膜直通单座调节阀主要技术参数
公称通径DN(mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|||||||
(10) |
(12) |
(15) |
(20) |
|||||||||||||||
额定流量系数 KV |
直线 |
1.8 |
2.8 |
4.4 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
690 |
|||
等百分比 |
1.6 |
2.5 |
4.0 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
||||
额定行程L(mm) |
16 |
25 |
40 |
60 |
||||||||||||||
膜片有效面积Ae(cm2) |
280 |
400 |
600 |
1000 |
||||||||||||||
信号范围Pr(KPa) |
20~100、40~200 |
|||||||||||||||||
气源压力Ps(MPa) |
0.14~0.4 |
|||||||||||||||||
固有流量特性 |
直线、等百分比 |
|||||||||||||||||
固有可调比 |
50 |
|||||||||||||||||
允许泄漏量 |
硬阀座:IV级(10-4阀额定容量)软阀座:VI级 |
|||||||||||||||||
公称压力PN(MPa) |
1.0、1.6、4.0、6.4 |
|||||||||||||||||
工作温度t(℃) |
常温型 |
-20~200、-40~240、-60~250 |
||||||||||||||||
散热型 |
-40~450、-60~450 |
|||||||||||||||||
高温型 |
450~560 |
|||||||||||||||||
低温型 |
-60~-100、-100~-200、-200~-250 |
调节阀订货须知
用户的订货时需提供调节阀介质,调节阀阀前压力,阀后设定压力,最大流量/每小时,压差/流量对应比,确定阀门尺寸/连接方式标准最大行程开启行程流量调节比压力波动(精度)压力/温度对应比,最大耐温,阀体材质开关状态(通断电),压力等级,内泄漏率内部阀体结构/调节阀工作原理/调节阀安装说明等相关技术资料当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的三精阀门公司专家为您审核把关感谢您访问我们的网站【http://www.cnsjv.com三精阀门公司】如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
