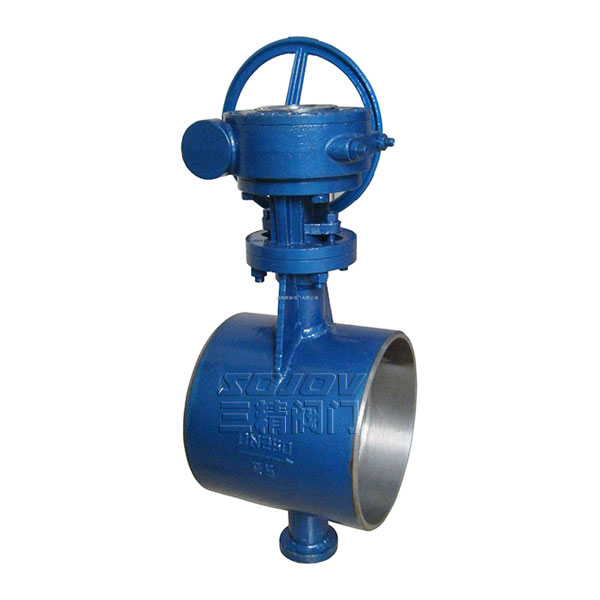

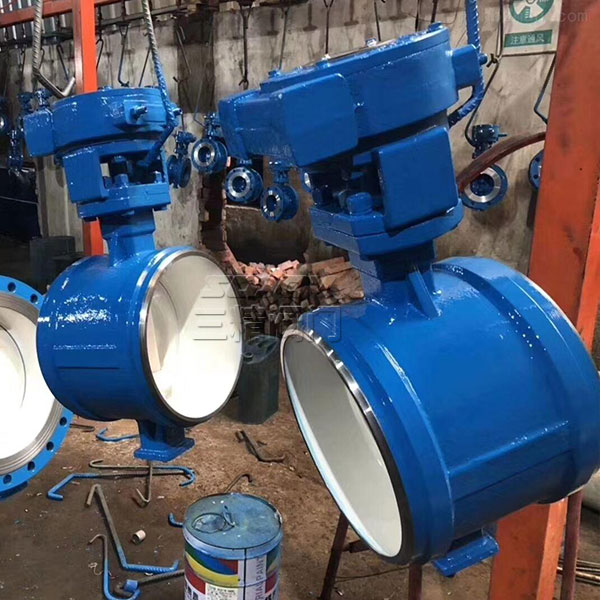

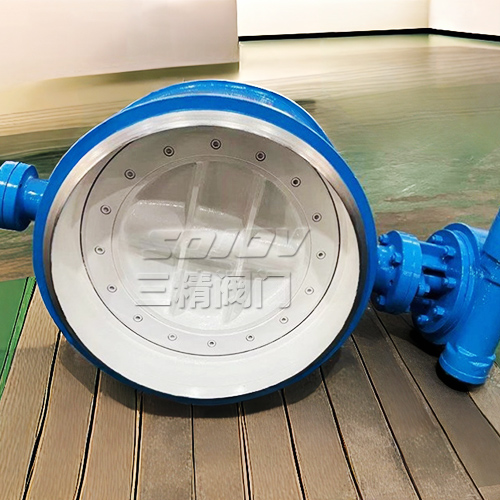

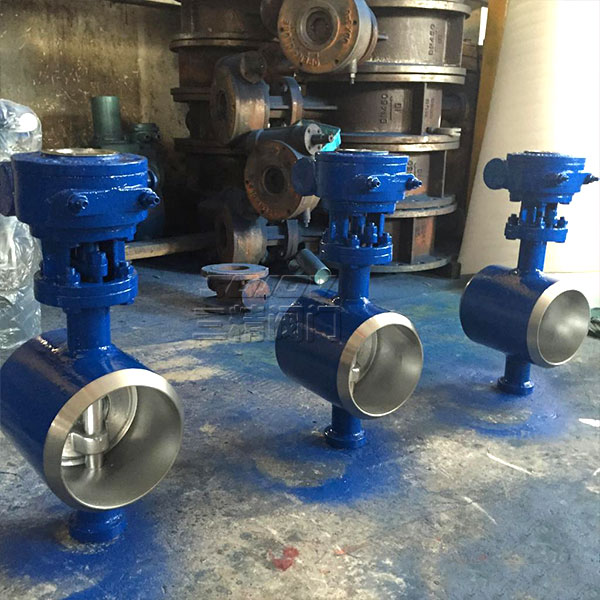

D363H/W对焊式硬密封蝶阀
  • D363H/W对焊式硬密封蝶阀
  • D363H/W对焊式硬密封蝶阀
  • D363H/W对焊式硬密封蝶阀
  • D363H/W对焊式硬密封蝶阀

D363H/W对焊式硬密封蝶阀

对焊式硬密封蝶阀产品特点1、此阀无法兰,对管道和保温包扎带来了很大的方便和美观。2、由于采用焊接结构,使阀门与管道平面达到永久性的零泄漏。3、采用三偏心蝶阀堪称顶尖过程阀门,此设计使阀门为高温、高压、防火应用中气泡级密封的理想硬密封蝶阀。

产品详情

D363H/W对焊式硬密封蝶阀概述

D363H对焊式硬密封蝶阀被广泛用于介质温度≤425℃的治金 、电力、石油化工、以及给排水和市政建设等工业管道上。采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构,作调节流量和载断流体使用,阀座与碟板密封面均采用不同硬度和不锈钢制作,具有良好的耐腐蚀性,使用寿命长,本阀具有双向密封功能,产品符合国家GB/T13927-92阀门压力试验标准。

对焊式蝶阀  型号:D363H

对焊式蝶阀 公称通径:50MM-1000MM

对焊式蝶阀 使用压力:1.6MPA -2.5MPA

对焊式蝶阀 连接方式:法兰连接

对焊式蝶阀 形式: 蜗轮

对焊式蝶阀 主要功能:起开关作用

对焊式蝶阀 使用介质:水  油品 蒸汽

对焊式蝶阀 材质:铸钢  不锈钢

对焊式蝶阀 标准:机械部标准或定做非标

D363H/W对焊式硬密封蝶阀产品特点

1、此阀无法兰,对管道和保温包扎带来了很大的方便和美观。

2、由于采用焊接结构,使阀门与管道平面达到永久性的零泄漏。

3 、采用三偏心蝶阀堪称顶尖过程阀门,此设计使阀门为高温、高压、防火应用中气泡级密封的理想硬密封蝶阀

D363H/W对焊式硬密封蝶阀尺寸表


ANSI 150Lb

公称通径

L

Dn

H1

H2

H

DO

in

mm

3

76

114

89.1

186

90

230

160

4

100

127

114.3

195

100

239

160

5

125

140

139.8

208

113

252

160

6

150

140

165.2

240

130

284

160

8

200

152

216.3

265

202

307

200

10

250

165

267.4

295

235

337

200

12

300

178

318.5

340

280

392

250

14

350

190

355.6

383

315

435

300

16

400

216

406.4

427

355

481

400

18

450

222

457.2

467

370

521

400

20

500

229

508

499

406

568

450

24

600

267

609.6

618

464

689

500

28

700

39

711.2

745

560

903

350*

32

800

318

812.8

809

630

967

350*

36

900

330

914.4

873

697

1030

350*

42

1050

410

1066.8

964

777

1122

350*

ANSI 300Lb

公称通径

L

Dn

H1

H2

H

DO

in

mm

3

76

118

89.1

242

108

286

160

4

100

190

114.3

204

108

248

160

5

125

200

139.8

214

120

258

160

6

150

210

165.2

259

135

301

200

8

200

230

216.3

276

202

318

200

10

250

250

267.4

313

235

365

250

12

300

270

318.5

363

280

415

300

14

350

290

355.6

406

315

458

400

16

400

310

406.4

441

355

510

450

18

450

330

457.2

523

370

591

500

20

500

350

508

602

420

740

350*

24

600

390

609.6

695

490

833

350*

蝶阀订货主要事项:

蝶阀介质压力等级内泄漏率阀门尺寸连接方式标准最大耐温最大耐压最大流量/每小时,闸阀阀体材质转动方式(手柄/蜗轮)内部阀体结构蝶阀工作原理安装说明等相关技术资料当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的三精阀门公司专家为您审核把关。感谢您访问我们的网站【http://www.cnsjv.com】
