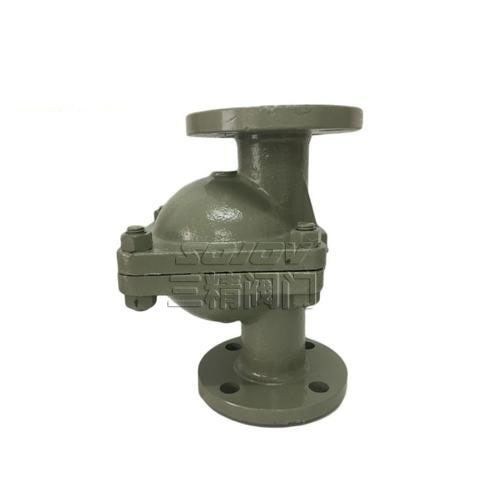

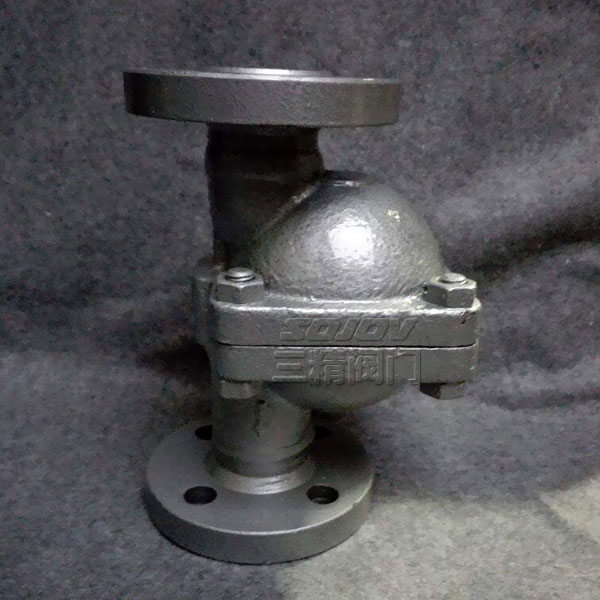

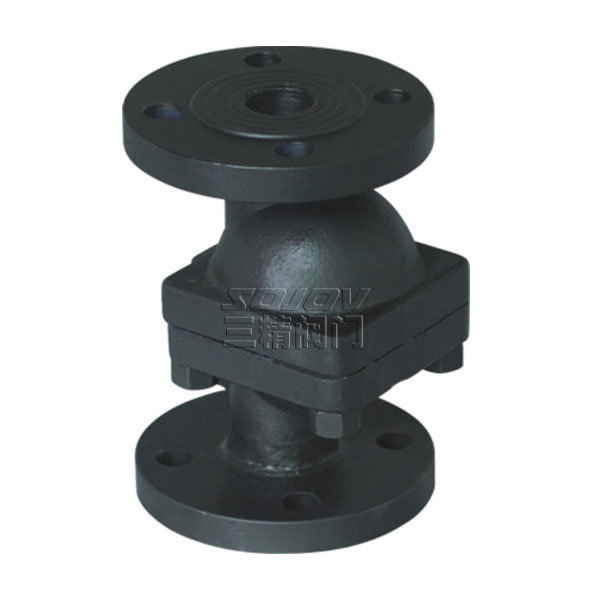

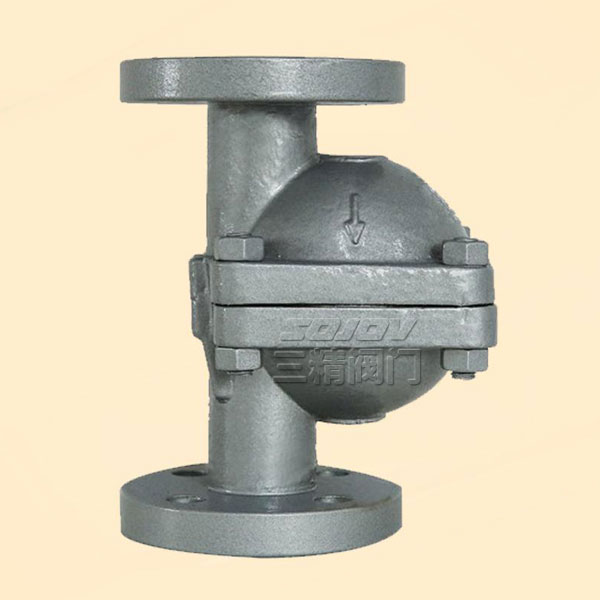

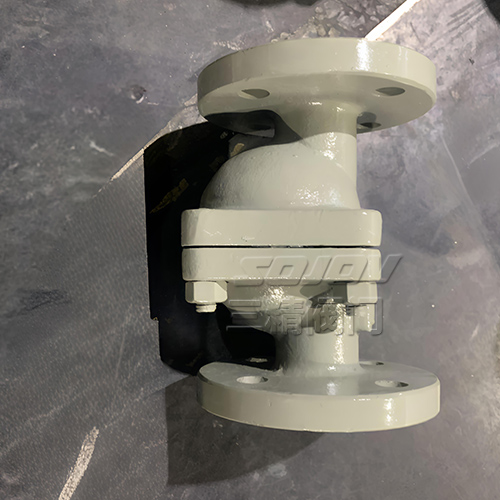

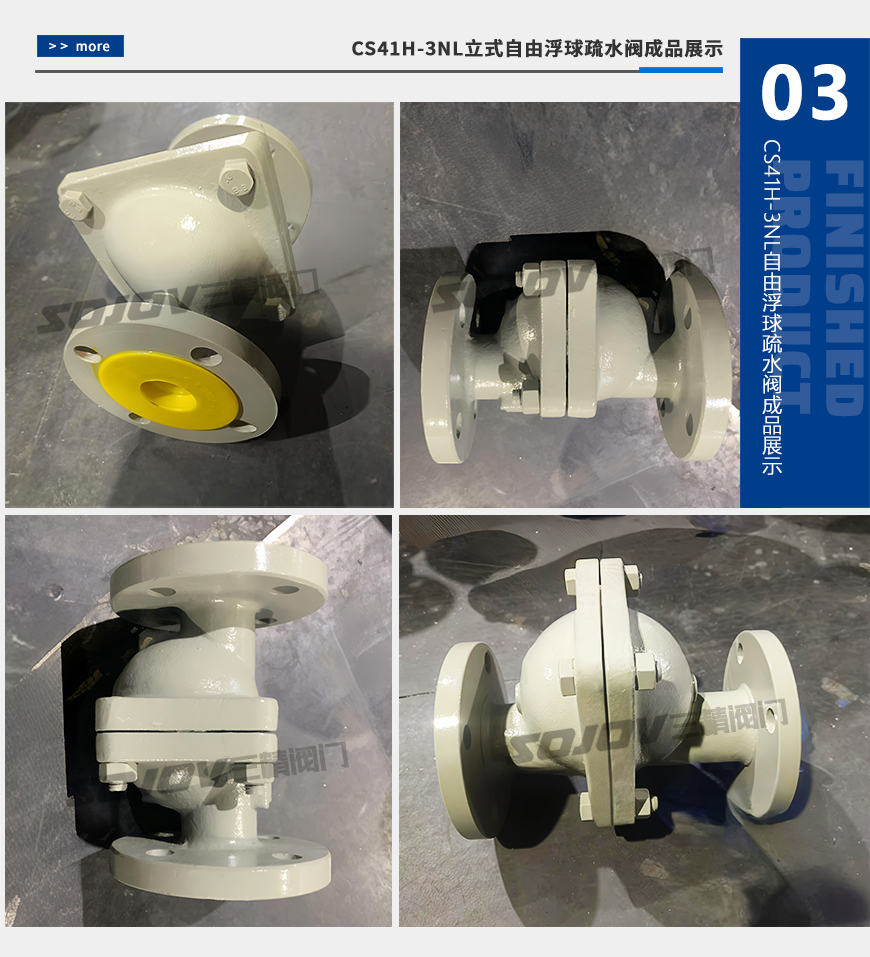

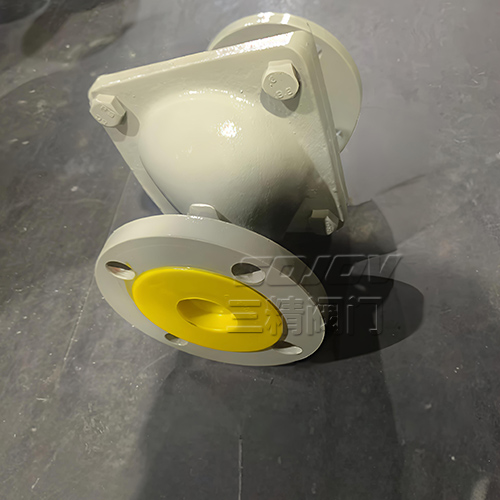

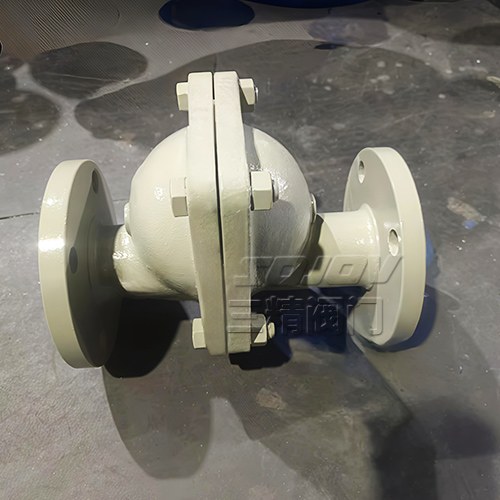

CS41H-3NL立式自由浮球疏水阀
  • CS41H-3NL立式自由浮球疏水阀
  • CS41H-3NL立式自由浮球疏水阀
  • CS41H-3NL立式自由浮球疏水阀
  • CS41H-3NL立式自由浮球疏水阀

CS41H-3NL立式自由浮球疏水阀

立式自由浮球式疏水阀是目前国内最先进的蒸汽疏水阀之一,产品技术质量和制造工艺达到国际上同类产品的最高水平。我公司引进国外先进的空心浮球研磨专用设备,对不锈钢自由浮球进行精细研磨,浮球圆度误差达到直径的千分之二,由于浮球精度高,能确保疏水阀的密封性能,整个球面都可为密封面,使用寿命很长。

产品详情

立式自由浮球式疏水阀概述

立式自由浮球式疏水阀是目前国内最先进的蒸汽疏水阀之一,产品技术质量和制造工艺达到国际上同类产品的最高水平。我公司引进国外先进的空心浮球研磨专用设备,对不锈钢自由浮球进行精细研磨,浮球圆度误差达到直径的千分之二,由于浮球精度高,能确保疏水阀的密封性能,整个球面都可为密封面,使用寿命很长。立式自由浮球式疏水阀适用于蒸汽管网及各种小型加热设备装置,阻止蒸汽泄漏;不受压力、温度、冷凝水流量波动的影响,连续排水,有水即排,能使加热设备达到没有凝结水存聚。它的最大优点是可垂直安装于蒸汽管道上,使用方便。

立式疏水阀型号:CS41H-3NL

立式疏水阀口径:15MM-25MM

立式疏水阀使用压力:1.6MPA -4.0MPA

立式疏水阀连接方式:法兰连接

立式疏水阀操作方式:自动

立式疏水阀使用功能:排出蒸汽中的水分

立式疏水阀使用介质:蒸汽.冷凝水

立式疏水阀材质:铸钢

立式疏水阀制造标准:机械部标准或定做非标

立式疏水阀工作原理

    立式自由浮球式蒸汽疏水阀的结构简单,内部只有一个精细研磨的不锈钢空心浮球,既是浮子又是启闭件,无易损零件,使用寿命很长。装置刚起动时,管道内出现空气和低温冷凝水,双金属自动排空气元件把浮球推离阀座,阀门打开,排除不凝结气体,低温冷凝水流进疏水阀,浮球上升,凝结水迅速排放。装置很快提升温度,管道内温度上升到饱和温度之前,双金属自动排空气元件感温变型伸直;蒸汽疏水阀进入正常运行状况,浮球随液位升降调节阀孔流量;当凝结水停止进入时,浮球随介质流向逼近阀座,关闭阀门。立式自由浮球式蒸汽疏水阀的阀座总处于液位以下,形成水封,无蒸汽泄漏。

立式疏水阀型号规格外型尺寸表

型      号

通径
( mm )

连接方式

外形尺寸

H

L

CS11H-16-ⅠL

CS11H-16C-ⅠL

15

螺纹

120

84

20

120

84

25

120

84

CS41H-16-ⅠL

CS41H-16C-ⅠL

15

法兰

150

84

20

150

84

25

150

84

CS11H-16-ⅡL

CS11H-16C-ⅡL

15

螺纹

160

   170

20

160

170

25

160

 170

CS41H-16-ⅡL

CS41H-16C-ⅡL

15

法兰

210

195

20

210

195

25

210

195
