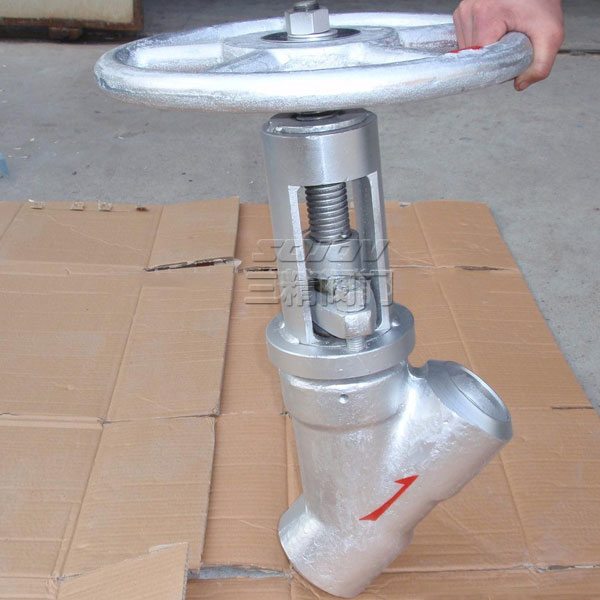

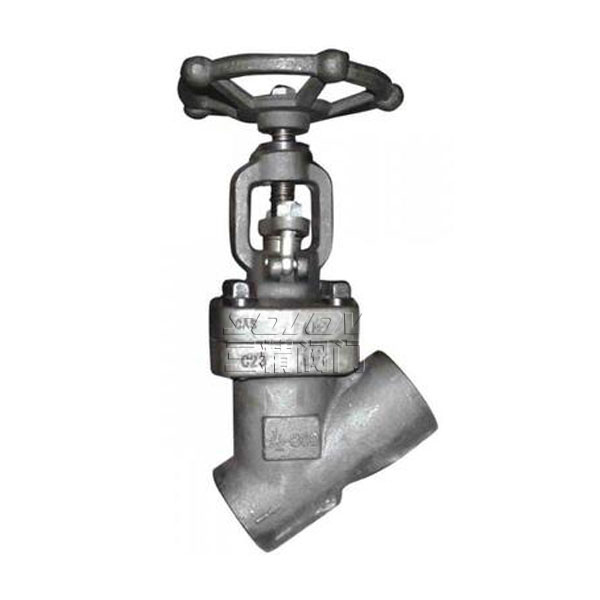

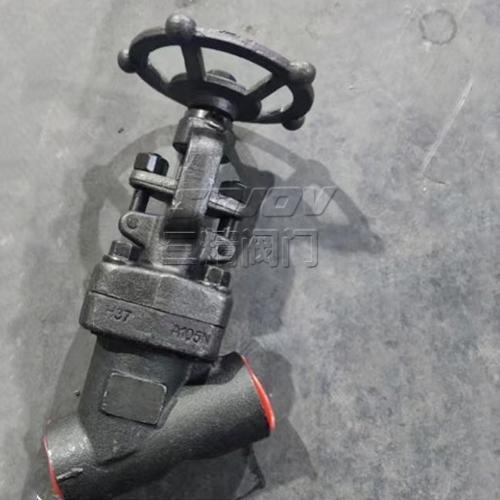

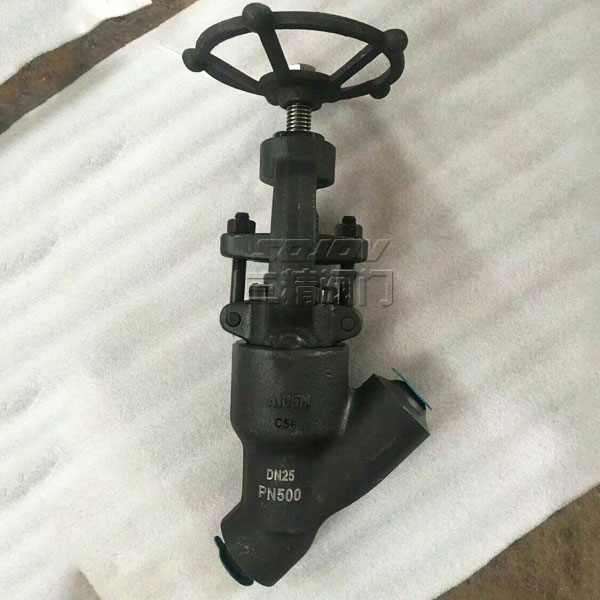

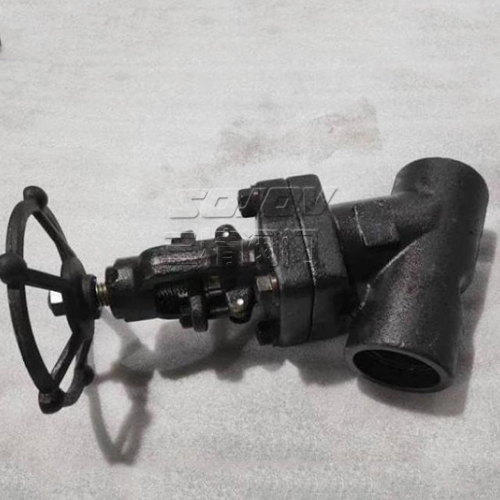

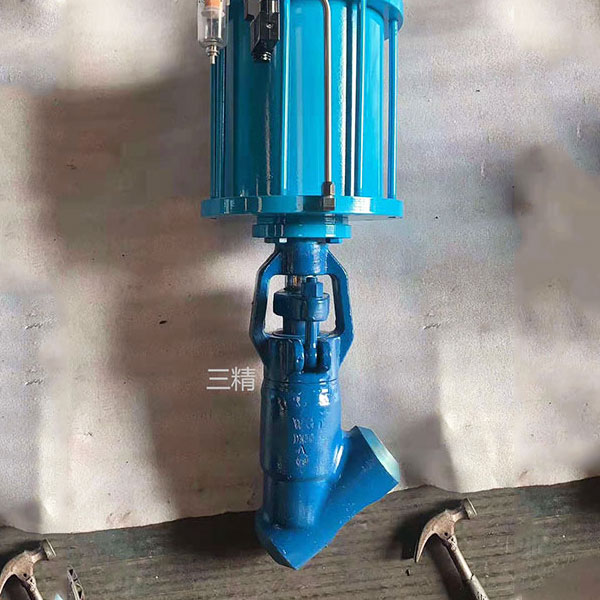

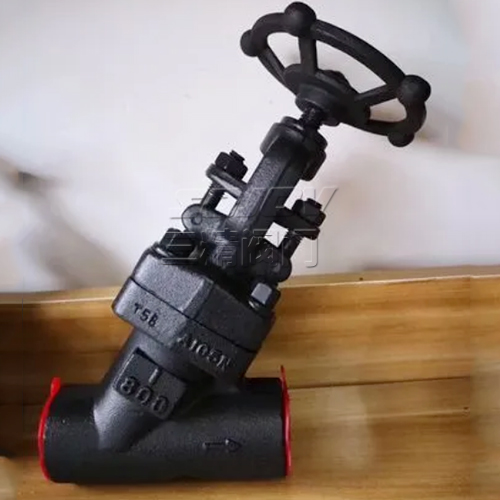

Y型锻钢截止阀
  • Y型锻钢截止阀
  • Y型锻钢截止阀
  • Y型锻钢截止阀
  • Y型锻钢截止阀

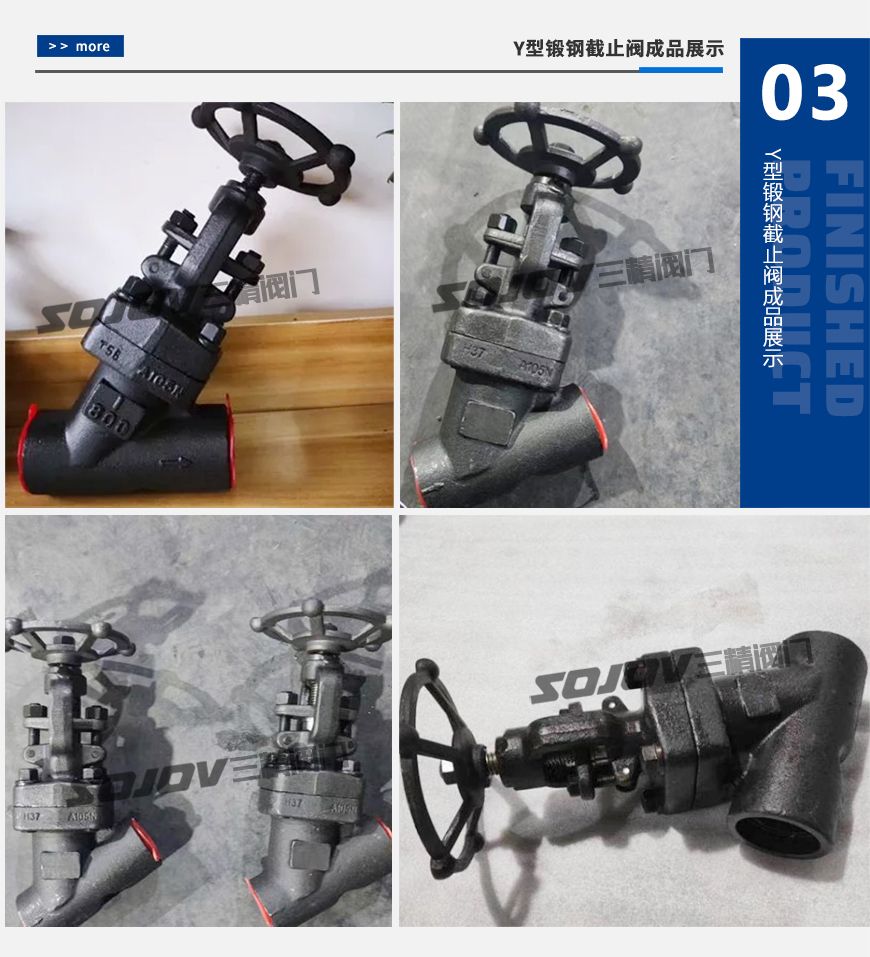

Y型锻钢截止阀

型号:J11H J61H

公称通径:15MM-50MM

使用压力:1.6MPA -32MPA

连接方式:螺纹连接 焊接

形式:手动

主要功能:起开关作用

使用介质:水 油品 蒸汽

材质:A105锻钢

标准:机械部标准或定做非标

产品详情

Y型锻钢截止阀概述

Y”型锻钢截止阀有三种阀盖设计形式。第一种是螺栓式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺栓螺母连接,缠绕式垫片(316夹柔性石墨制造)密封。客户有特殊要求时也可采用金属环连接。第二种设计形式是焊接式阀盖,按这种形式设计的阀门,其阀体与阀盖用螺纹连接,全焊密封。客户有特殊要求时也可采用全焊二连接。第三种为压力自紧式阀盖,按这种形式设计的阀门,其阀体与阀盖用螺纹连接,内压自密封环密封。

可设计成“Y”型阀的有截止阀和止回阀。

锻钢截止阀型号:J11H  J61H

锻钢截止阀 公称通径:15MM-50MM

锻钢截止阀 使用压力:1.6MPA -32MPA

锻钢截止阀 连接方式:螺纹连接  焊接

锻钢截止阀  形式:手动

锻钢截止阀  主要功能:起开关作用

锻钢截止阀   使用介质:水 油品 蒸汽

锻钢截止阀  材质:A105锻钢

锻钢截止阀 标准:机械部标准或定做非标

压力自紧式Y型锻钢截止阀设计结构和特征

压力自紧封Y型截止阀和止回阀阀门符合ANSI B16.34。检验与测试按API598,标记按MSS-SP-25。采用结构  全径或缩径 升降式和球式止回阀 按需内置弹簧 可拆卸实心阀瓣 自定心压板压套式  整体式上密封座明杆支架型(OS&Y) 螺栓连接、缠绕垫片密封式阀盖,螺纹连接、全焊密封式阀盖以及螺纹连接内压自紧式阀盖承插端符合ASME B16.11  螺纹连接端(NPT)符合ANSI/ASME B1.20.1 阀瓣可变换为针型、节流型、球型、止回型图1:结构示意图)

序号

零件名称

CS to ASTM

AS to ASTM

SS to ASTM

Type A105

Type A182 F22

Type A182 F304(L)

Type A182 F316(L)

1

阀体

A105N

A182 F22

A182 F304(L)

A182 F316(L)

2

阀瓣

A105N

A276 304

A276 304(L)

A276 316(L)

3

阀杆

A182 F6a

A182 F304(L)

A182 F316(L)

4

密封座

A105N

A182 F304

A182 F304(L)

A182 F316(L)

5

密封环

F182 F304L

A182 F304(L)

A182 F316(L)

6

阀盖

A105N

A182 F22

A182 F304(L)

A182 F316(L)

7

垫圈

A105N

A182 F22

A182 F304(L)

A182 F316(L)

8

阀杆螺母

A276 F420

9

轴承压盖

A194 2H

A194 4

A194 8

A194 8M

10

锁紧螺母

A194 2H

A194 4

A194 8

A194 8M

11

手轮

A197

12

对夹块

A105

A182 F22

A182 F304(L)

A182 F316(L)

13

螺栓

A193 B7

A193 B16

A193 B8

A1983 B8M

14

螺母

A194 2H

A194 4

A194 8

A194 8M

15

填料压板

A216 WCB

A351 CF8

16

活节螺栓

A193 B7

A193 B16

A193 B8

A1983 B8M

17

螺母

A194 2H

A194 4

A194 8

A194 8M

18

圆柱销

A276 420

A182 F304

19

填料压套

A276 410



A182 F304



20

吊耳

A105

A182 F22

A182 F304(L)

A182 F316(L)

21

提升螺母

A194 2H

A194 4

A194 8

A194 8M

22

填料

不锈钢丝+柔性石墨

适用介质

水、蒸汽、油品等

水、蒸气、油品等

硝酸、醋酸等

适用温度

-29°C~425°C

-29°C~550°C

-29°C~200°C

客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。 CS=碳钢;AS=合金钢;SS=不锈钢;

锻钢截止阀尺寸参数表

NPS

1/2″

3/4″

1″

11/4″

11/2″

2″

L

900-150Lb

140

140

140

178

178

216

2500Lb

186

186

186

232

232

279

H(开)

333

333

332

408

406

524

W

125

125

160

160

180

200

重量

900Lb-1500Lb

11.2

10.5

10.1

21.0

19.6

40.4

2500Lb

12.3

11.6

10.8

28.0

26.4

43.8

截止阀订货主要事项:

截止阀介质压力等级内泄漏率阀门尺寸连接方式标准最大耐温最大耐压最大流量/每小时,闸阀阀体材质转动方式(手柄/蜗轮)内部阀体结构截止阀工作原理安装说明等相关技术资料当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的三精阀门公司专家为您审核把关。感谢您访问我们的网站【http://www.cnsjv.com
