D671X气动对夹式蝶阀
  • D671X气动对夹式蝶阀
  • D671X气动对夹式蝶阀
  • D671X气动对夹式蝶阀
  • D671X气动对夹式蝶阀

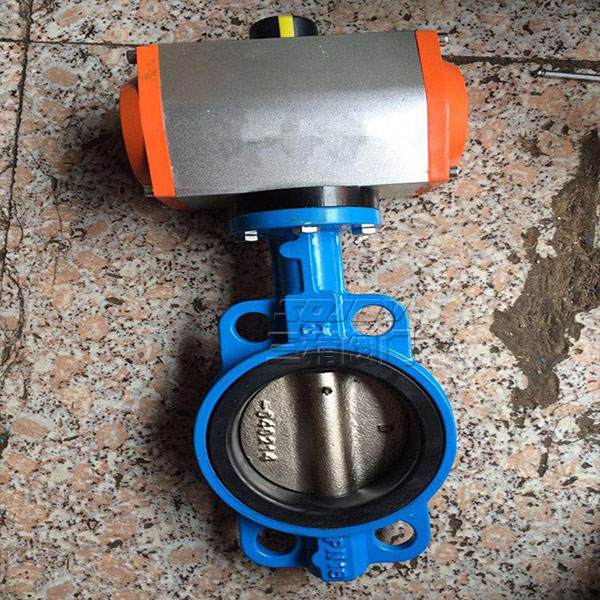

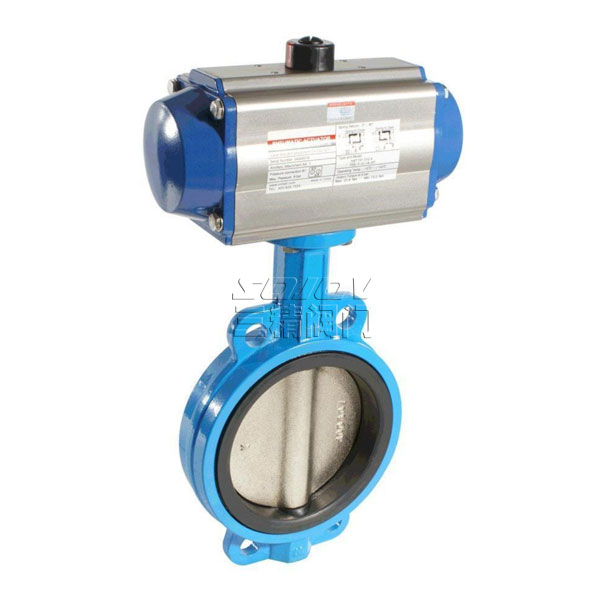

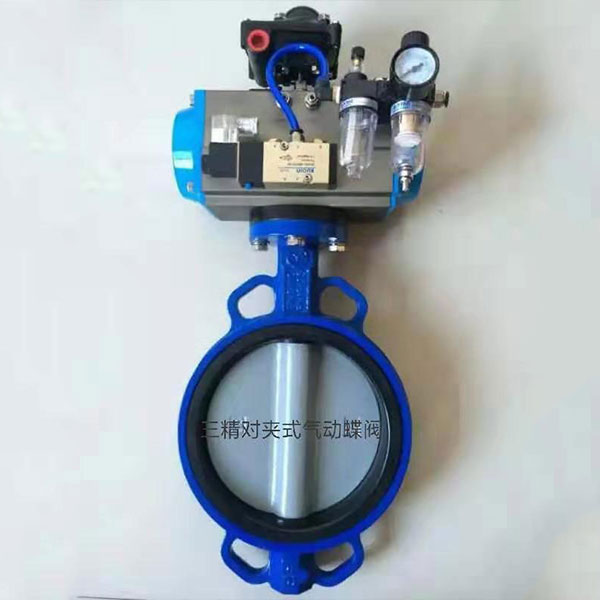

D671X气动对夹式蝶阀

D671X气动对夹式蝶阀适用介质:淡水、污水、海水、空气、蒸汽、食品、药品、各种油类、酸类、碱类、盐类等。

产品详情

D671X气动对夹式蝶阀概述

气动蝶阀  型号:D671X

气动蝶阀  公称通径:50MM-1000MM

气动蝶阀   使用压力:1.6MPA -2.5MPA

气动蝶阀  连接方式:对夹式

气动蝶阀  形式: 气动

气动蝶阀  主要功能:起开关作用

气动蝶阀  使用介质:水  油品 蒸汽

气动蝶阀  材质:铸铁   铸钢  不锈钢

气动蝶阀  标准:机械部标准或定做非标


阀门材料:铸铁、碳钢、不锈钢

密封材料:天然橡胶(NR)-20~+85℃   乙丙橡胶(EPDM)-40~+125℃ 丁腈橡胶(NBR)-20~+82℃    硅橡胶(SI)-70~+150℃    氟橡胶(FPM)-23~+150℃  氟丁橡胶(CR)0~+80℃    丁基橡胶(IIR)-40~+100℃    聚四氟乙烯塑料(PTFE)+10~+150℃  法

连接尺寸:GB4216-84,GB9115-88

结构长度:GB2221-89;

压力试验:GB/T13927-92;

蝶阀品种:淡水蝶阀、污水蝶阀、海水蝶阀、空气蝶阀、蒸汽蝶阀、食品蝶阀、药品蝶阀

D671X气动对夹式蝶阀外形尺寸

公称通径(DN)

L

D

D1

Z-Φd

H

H0

A

B

50

43

165

125

4-18

63

315

180

65

65

46

185

145

4-18

70

330

180

65

80

46

200

160

8-18

83

390

245

72

100

52

220

180

8-18

105

431

245

72

125

56

250

210

8-18

115

455

245

72

150

56

285

240

8-22

137

626

355

93

200

60

340

295

8-22

164

720

350

93

250

68

395

350

12-22

206

800

550

350

300

78

445

400

12-22

230

860

600

350

350

78

505

460

16-22

248

883

600

350

400

102

565

515

16-26

289

972

600

350

450

114

615

565

20-26

320

1043

750

380

500

127

670

620

20-26

343

1098

750

380

600

154

780

725

20-30

413

1236

750

380

700

165

895

840

24-30

478

1431

750

380

800

190

1015

950

24-33

525

1488

750

380

蝶阀订货主要事项:

蝶阀介质压力等级内泄漏率阀门尺寸连接方式标准最大耐温最大耐压最大流量/每小时,闸阀阀体材质转动方式(手柄/蜗轮)内部阀体结构蝶阀工作原理安装说明等相关技术资料当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的三精阀门公司专家为您审核把关。感谢您访问我们的网站【http://www.cnsjv.com】
