GI高真空蝶阀
产品详情

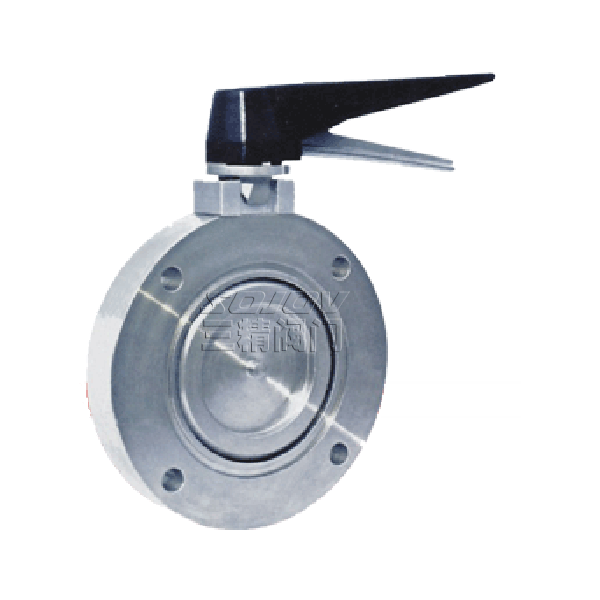

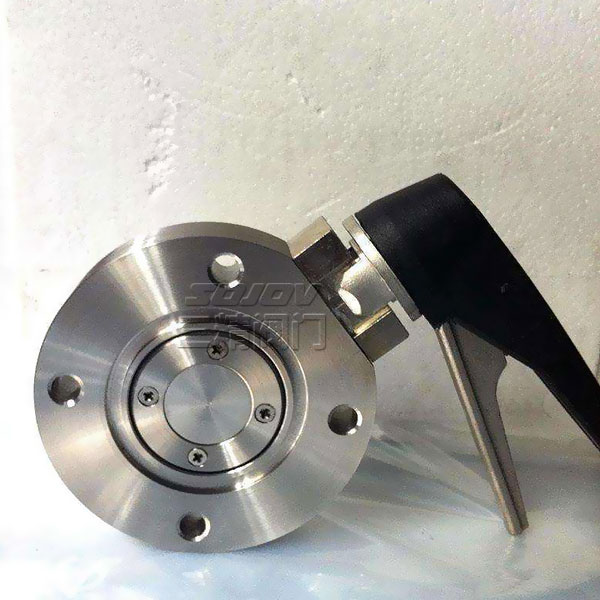

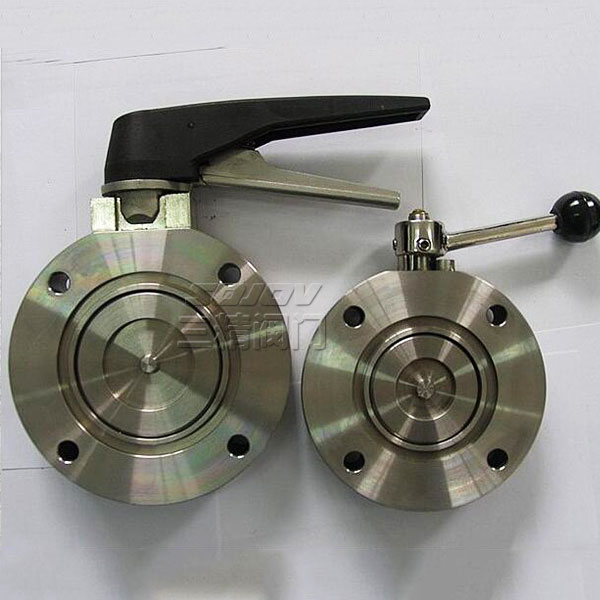

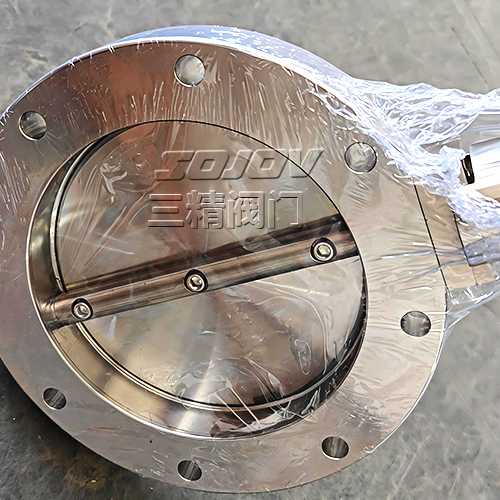

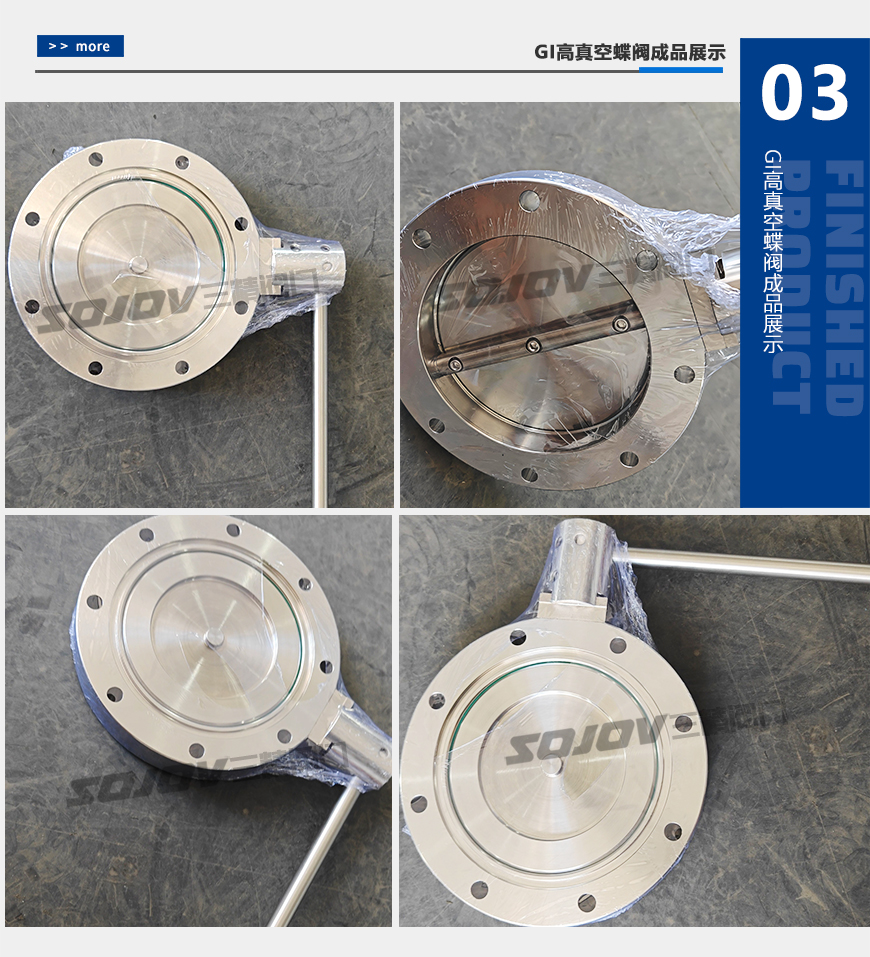

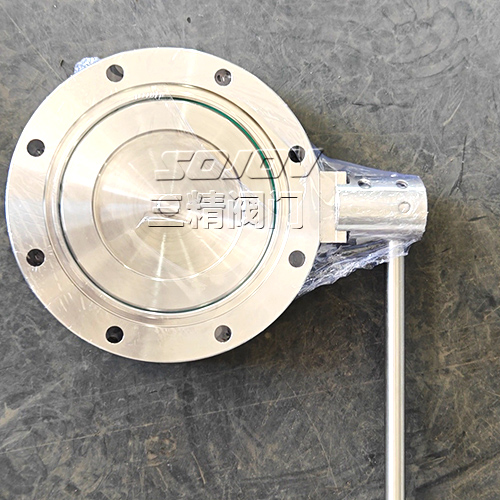

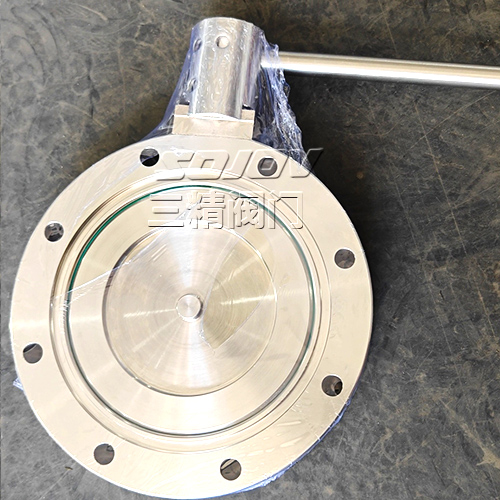

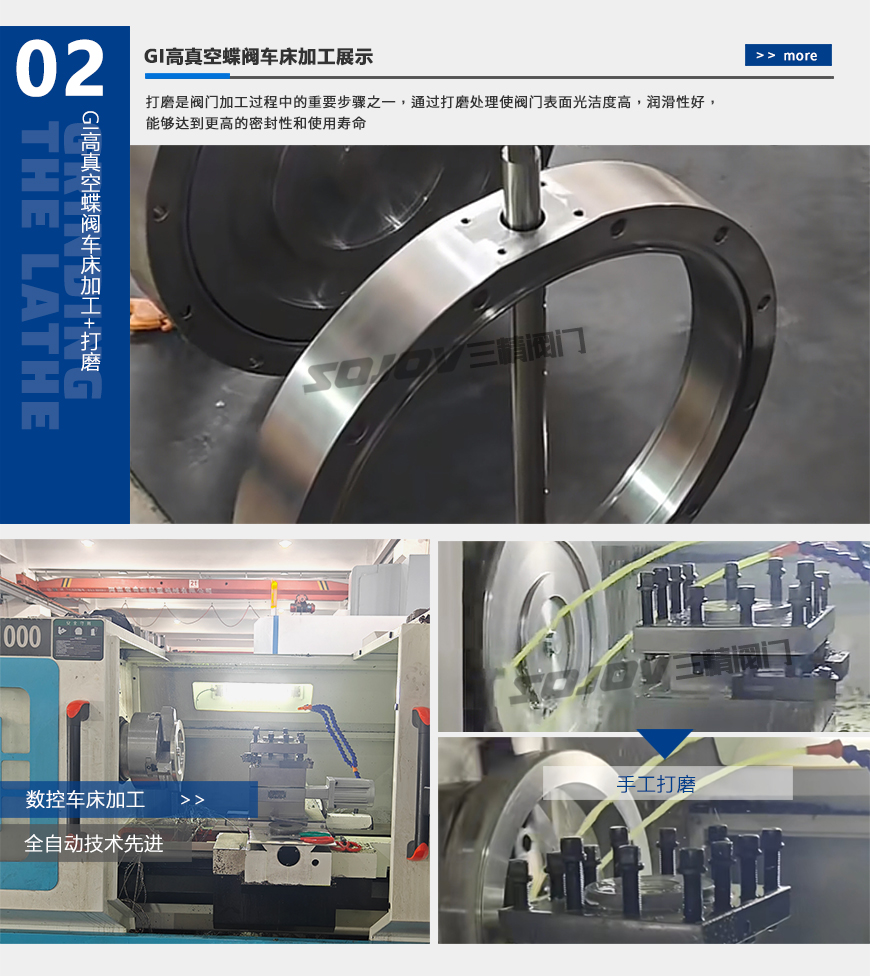

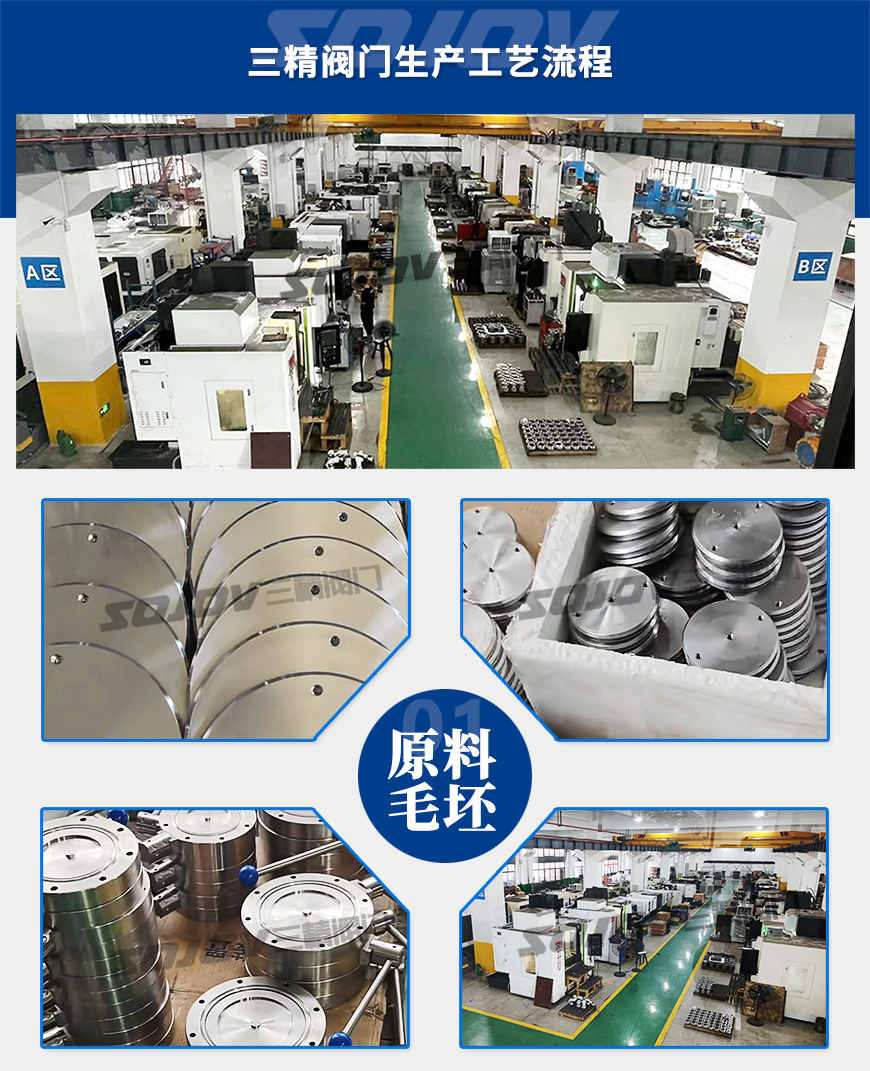

GI型高真空蝶阀概述
GI型高真空蝶阀用于接通或切断真空管路中的气流。适用介质为纯净空气和非腐蚀性气体。
GI High Vacuum Butterfly Valve
GI high vacuum butterfly valve is used to put through or cut off the airflow in vacuum pipeline. Applicable medium can be pure air and noncorrosive gases.
GI型高真空蝶阀主要技术性能
Main Technical Performance
| 适用范围：Applicability | 105～1.3×10-4Pa |
| 阀门漏率：Valve Leak Rate | ≤1.3×10-4Pa.L/S. |
| 适用温度：Applicable Temperature |
-25～+80℃(丁腈橡胶) -30～+150℃(氟橡胶) |
| 安装方向：Mounting Direction | 任意 |
主要零件材料
Materials of Main Parts
阀体、阀盖、阀杆：碳钢或不锈钢
密封件：丁腈橡胶、氟橡胶。
Body, bonnet and stem: carbon steel or stainless steel
Sealing element: NBR, Viton
外形及连接尺寸(mm)
Overall and Connection Dimensions(mm)
|
Model
型号 |
DN
|
D
|
Do
|
D1
|
B
|
H
|
B1
|
L
|
n-φc
|
|
GI-32
|
32
|
78
|
64
|
36
|
22
|
32
|
36
|
115
|
4-φ7
|
|
GI-40
|
40
|
85
|
70
|
44
|
22
|
40
|
36
|
115
|
4-φ7
|
|
GI-50
|
50
|
110
|
90
|
55
|
22
|
50
|
36
|
115
|
4-φ9
|
|
GI-65
|
65
|
125
|
105
|
70
|
26
|
130
|
38
|
135
|
4-φ9
|
|
GI-80
|
80
|
145
|
125
|
85
|
30
|
140
|
38
|
135
|
4-φ9
|
|
GI-100
|
100
|
170
|
145
|
105
|
30
|
153
|
38
|
135
|
4-φ12
|
|
GI-150
|
150
|
220
|
195
|
156
|
35
|
179
|
40
|
165
|
8-φ12
|
|
GI-200
|
200
|
275
|
250
|
208
|
40
|
208
|
40
|
185
|
8-φ12
|
|
GI-250
|
250
|
330
|
300
|
258
|
45
|
234
|
45
|
300
|
8-φ14
|
|
GI-300
|
300
|
380
|
350
|
308
|
55
|
300
|
55
|
350
|
8-φ14
|
|
GI-400
|
400
|
500
|
465
|
408
|
60
|
340
|
60
|
500
|
8-φ18
|
三精阀门订购须知
1、根据使用场所、用途，且了解有关法规、规格、标准、方针、许用认可后既可选用适合各种要求的阀
2、确认阀门的工作条件、使用规格、适用介质、对应材质、操作方式、工作压力、介质温度；
3、确定与管道相匹配的公称通径：DN(mm)、NPS( " )；
4、确定与管道相连接方式：法兰式、内(外)螺纹式、焊接式、对夹式、卡箍式、卡套式等；
5、确定阀门操作的驱动方式：手动、蜗轮蜗杆传动、气动、电动、液动、电磁动、电液动等；
6、确认阀门的类型：球阀、闸阀、蝶阀、截止阀、止回阀、调节阀、电磁阀、安全阀、减压阀、疏水阀、针型阀、角座阀、隔膜阀、平衡阀、过滤器及其它特种阀；
7、确定阀门的使用形式：开关型、调节型、安全型、自动型、排放型等；
8、确定阀门壳体及内件的材料：碳钢、合金钢、不锈钢、球墨铸铁、灰铸铁、铜合金、铝合金、塑料等；
9、确定阀门的密封性能要求、密封等级或密封泄漏量；
10、确定阀门的防护涂层要求、包装要求、运输要求；
11、特殊需要的阀门还应确定：结构长度、阀门高度、外型尺寸、流阻、排放能力、流量特性、防护等级、防爆性能等参数；
12、确定阀门的安装位置及姿势。
