ZZLP自力式流量调节阀
  • ZZLP自力式流量调节阀
  • ZZLP自力式流量调节阀
  • ZZLP自力式流量调节阀
  • ZZLP自力式流量调节阀

ZZLP自力式流量调节阀

品牌:三精阀门


阀门型号:ZZLP

通径规格:DN15~DN250mm

结构形式:螺栓压紧式

阀体材质:铸钢(WCB)、不锈钢(304、316、316L)

公称压力:PN1.6、2.5、4.0MPa

适用温度:0℃-200℃

应用范围:非腐蚀性的液体介质

产品特点:无需外部能源,利用管道自身压力调节



产品详情

自力式流量调节阀概述

ZZLP自力式流量调节阀(流量控制阀),由一个带设定流量的控制阀门和执行器组成,主要应对在被控流量一旦调定后,不经常改变(调整)的场合,适用于非腐蚀性的液体,在系统管道中的流量控制。流量调节阀的有效压力分为0.02MPa和0.05MPa两种,应根据实际情况选用,选取时阀前、后压差要大于该有效压力,可用于最高温度200℃的非腐蚀性的液体介质。

自力式流量调节阀特点

自力式流量调节阀阀内采用压力平衡机构,使调节阀反应灵敏、控制精确、允许压差大,且设定点可调且范围宽,便于用户在设定范围内连续调整流量。它集检测、控制、执行诸多功能于一阀,自成一个独立的仪表控侧系统,正确使用这种阀门,可以方便地实现系统的流量分配;可以实现系统的动态平衡;可以大大简化系统的调试工作;可以稳定泵的工作状态等。

自力式流量调节阀参数

阀体
公称通径 Dn15、20、25、32、40、50、65、80、100、125、200、250mm
公称压力 PN1.6、4.0MPa
法兰标准 ANSl、JIS、DIN、GB、JB(特殊可按用户提供)
阀体材料 铸钢、铸不锈钢
阀芯材料 硬密封:不锈钢
软密封:不锈钢镶嵌橡胶圈
压力平衡 不锈钢波纹管( DN15-125)、平衡膜片( DN150-250)

自力式流量调节阀工作原理

自力式流量调节阀无需外加驱动能源,依靠被调介质自身的压力为动力源及其介质压力变化,按设定值进行自动调节的节能型控制装置。它集检测、控制、执行诸多功能于一阀,自成一个独立的仪表控侧系统。

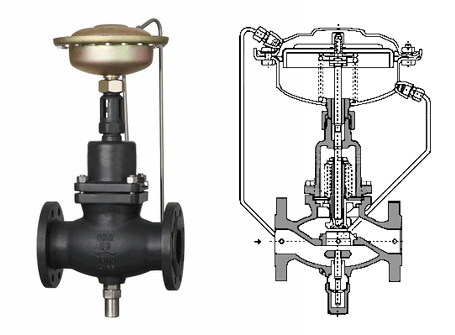

自力式流量调节阀结构组成

结构简图
1 2 3 4 5 6 7 8 9
限流器 阀体 阀座 阀轴 阀盖 波纹管 膜盖 膜片 充注阀

自力式流量调节阀温度范围

允许工作温度
公称通径   15-125mm 150-250mm
密封型式 硬密封 ≤150℃ ≤140℃
冷却罐≤200℃ 冷却罐和加长≤200℃
软密封 ≤150℃
