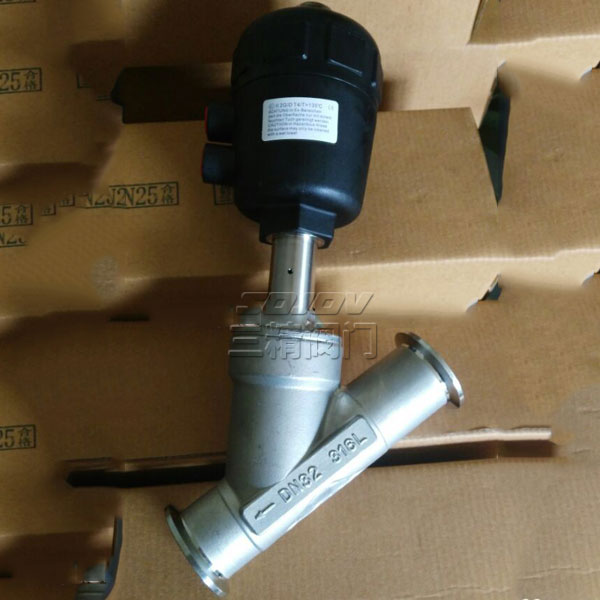

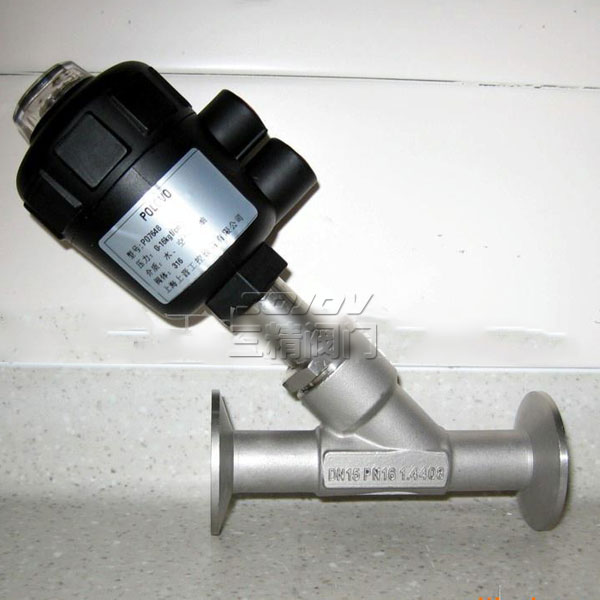

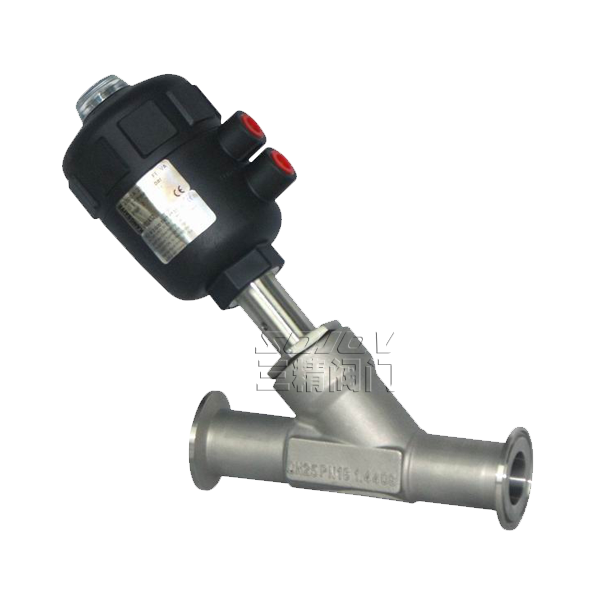

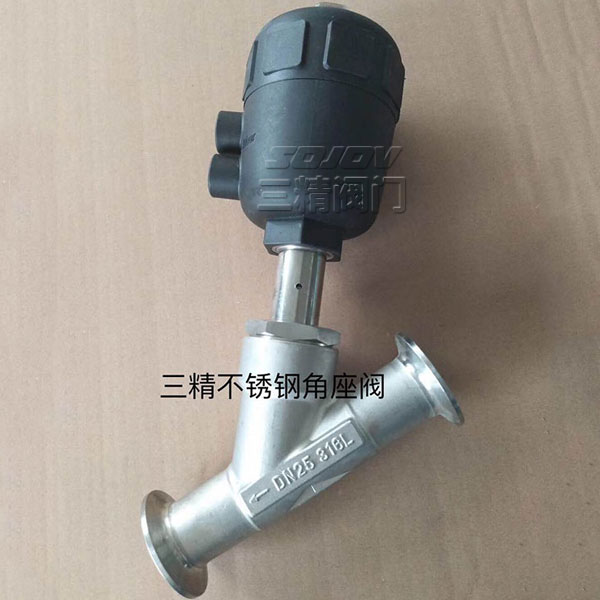

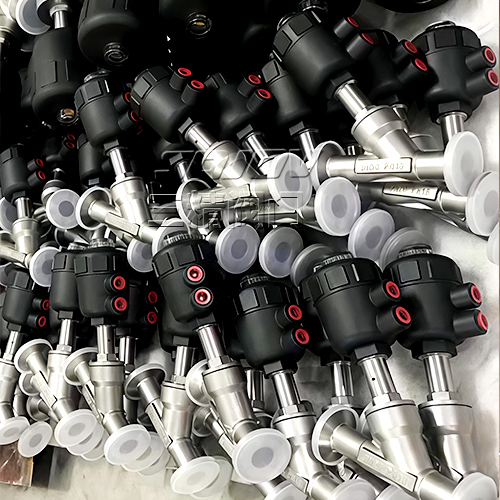

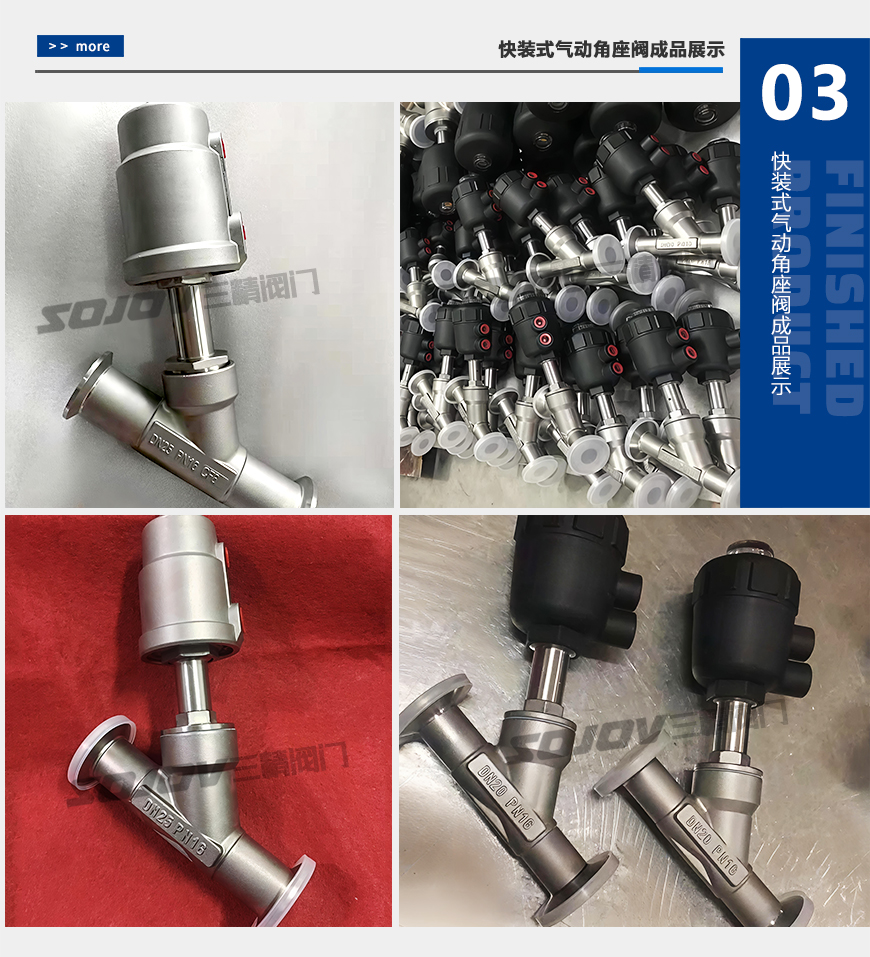

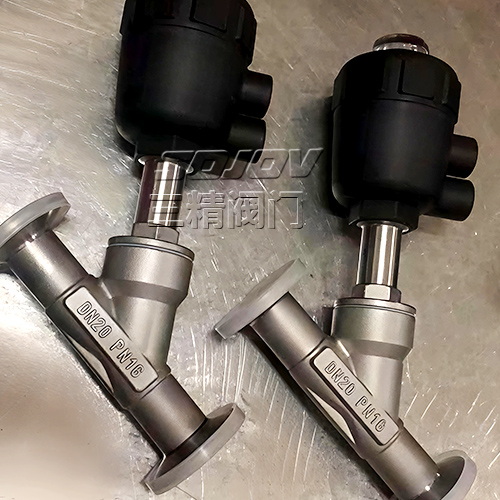

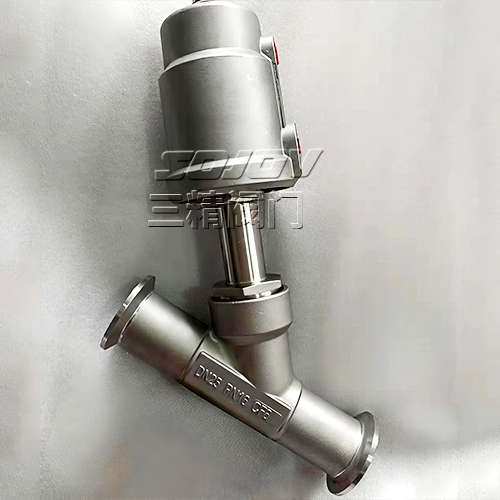

快装式气动角座阀
产品详情
快装式气动角座阀概述
快装式气动角座阀广泛用于啤酒、纺织印染和漂白、食品加工、清洗消毒高温灭菌、水处理等行业；快装式气动角座阀适用于介质为水、液体、轻微腐蚀性气体及液体，快装式气动角座阀具有投资经济，使用安全，免维护，寿命长的特点。
快装式气动角座阀主要零部件材料
|
控制形式 |
直动式 |
阀体 |
不锈钢CF8M |
|
结构 |
角座阀 |
阀芯材料 |
不锈钢 |
|
接口 |
G1/2-G2 |
阀座密封 |
PTEF |
|
粘度 |
600mm2/s |
活塞密封 |
FKM/NBR |
|
介质温度 |
PTFE:-10℃~+180℃ |
安装 |
任何位置 |
|
环境温度 |
-10℃~+60℃ |
控制介质 |
空气中性气体蒸汽 |
快装式气动角座阀主要连接尺寸
|
DN |
L |
L1 |
L2 |
H |
D |
执行器 |
|
15 |
180 |
120 |
64 |
137 |
50.5 |
50 |
|
20 |
185 |
140 |
64 |
145 |
50.5 |
50 |
|
25 |
210 |
160 |
80 |
173 |
50.5 |
63 |
|
32 |
240 |
176 |
80 |
210 |
50.5 |
63 |
|
40 |
250 |
190 |
80 |
260 |
50.5 |
63 |
|
50 |
330 |
210 |
100 |
301 |
64 |
80 |
快装式气动角座阀主要技术参数
|
接口 |
内孔 |
KV值 |
最大工作 |
要求最小 |
执行机构 |
流向 |
|
G3/8 |
13 |
3.7 |
0-16 |
4.0 |
40 |
阀座上方 |
|
G1/2 |
13 |
4.2 |
0-16 |
2.7 |
50 |
阀座上方 |
|
G3/4 |
20 |
8.0 |
0-16 |
2.7 |
50 |
阀座上方 |
|
G1 |
25 |
19.0 |
0-16 |
2.0 |
63 |
阀座上方 |
|
G11/4 |
32 |
27.5 |
0-16 |
2.0 |
63 |
阀座上方 |
|
G11/2 |
40 |
42.0 |
0-16 |
2.0 |
63 |
阀座上方 |
|
G2 |
50 |
52.0 |
0-16 |
2.0 |
63 |
阀座上方 |
|
G21/2 |
65 |
77.0 |
0-14 |
1.6 |
80 |
阀座上方 |
安装
安装位置：任意 →在阀体外侧所附的箭头代表介质流动的方向，安装时请遵循
安装过
连接阀门到管道，确保阀体所附箭头与流体方一致。焊接式阀门安装：焊接时请先将执行器卸离阀体。
螺纹式阀门安装：可按照用户要求提前卸离或不需卸离执行器。
拆卸：
拆卸前首先确保对阀门的气压作用已经解除。安装前需要卸下阀体时，避免用力过大，轻卸。
拆卸后，保护好螺纹、密封面及密封垫。
安装好阀体后，装执行器部分时，注意别漏装密封垫。
安装后，检测阀体与执行器密封是否完好。确保无泄露，方可使用。
