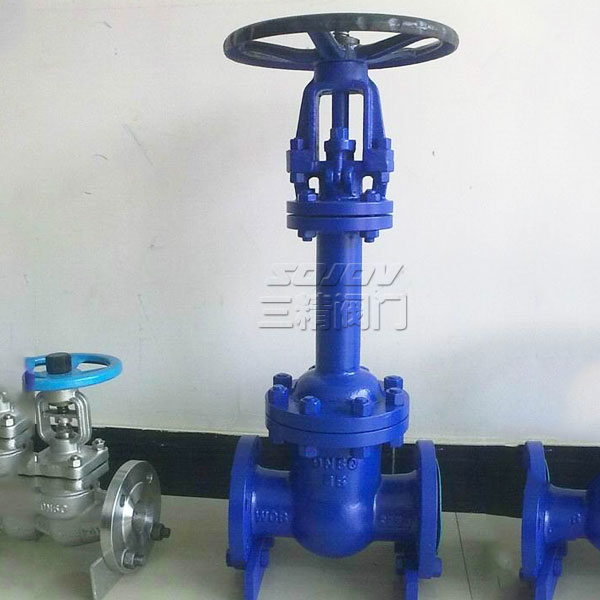

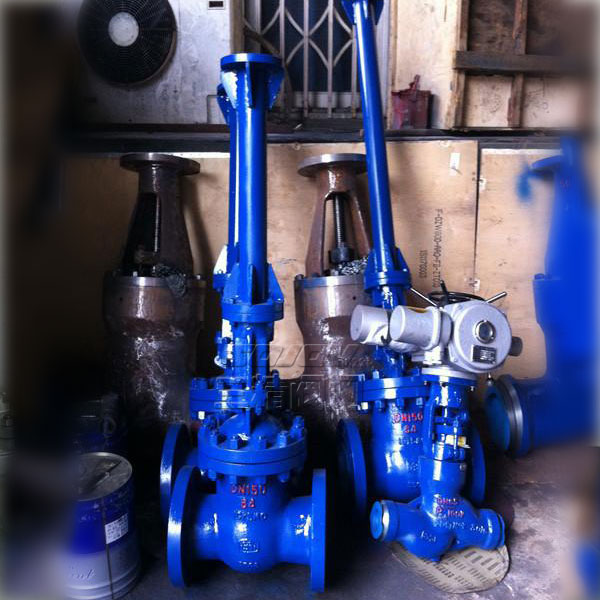

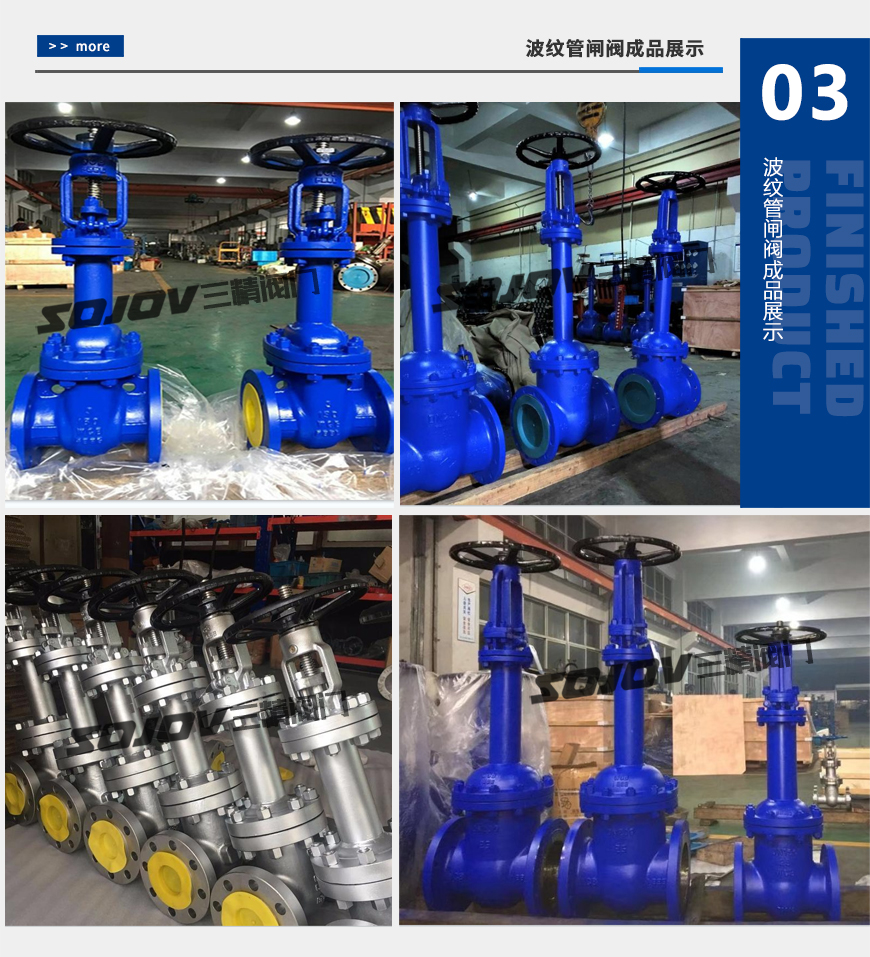

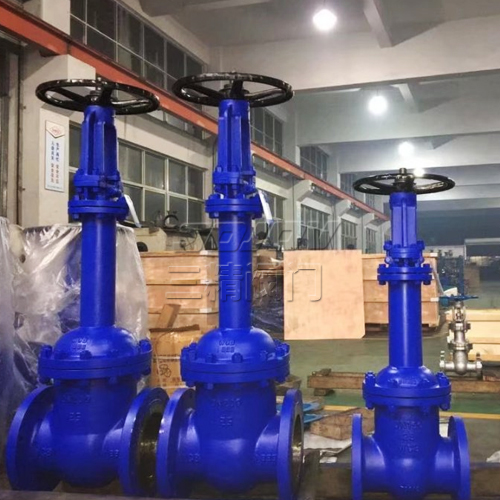

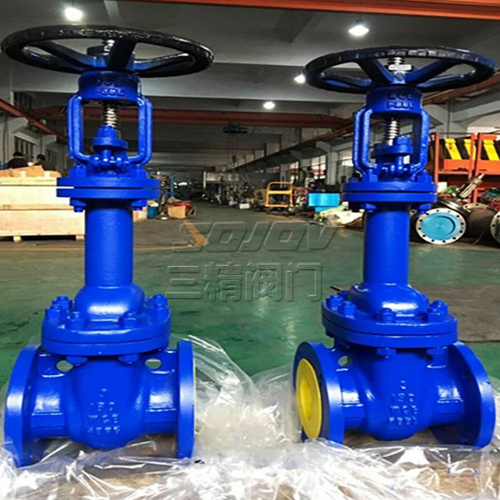

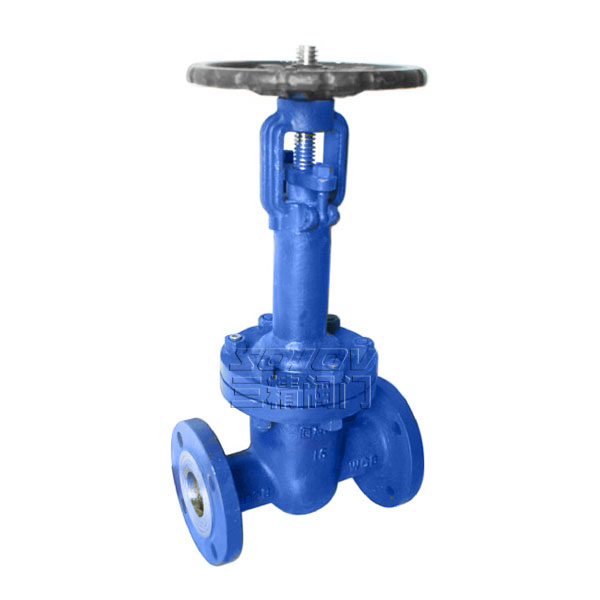

波纹管闸阀
  • 波纹管闸阀
  • 波纹管闸阀
  • 波纹管闸阀
  • 波纹管闸阀

波纹管闸阀

波纹管闸阀的启闭件是塞形的阀瓣,密封面呈平面或锥面,阀瓣沿流体的中心线作直线运动。阀杆的运动形式,有升降杆式(阀杆升降,手轮不升降),也有升降旋转杆式(手轮与阀杆一起旋转升降,螺母设在阀体上)。纹管截止阀只适用于全开和全关,不允许作调节和节流。本类阀门在管道中一般应当水平安装。

产品详情

波纹管闸阀结构特点

波纹管闸阀 型号:WZ41H

波纹管闸阀 公称通径:50MM-600MM

波纹管闸阀 使用压力:1.6MPA -10MPA

波纹管闸阀连接方式:法兰连接

波纹管闸阀 形式:手动

波纹管闸阀 主要功能:起开关作用

波纹管闸阀使用介质:水  油品  蒸汽

波纹管闸阀 材质:  铸钢  不锈钢

波纹管闸阀标准:机械部标准或定做非标

1、波纹管闸阀的阀杆采用波纹管及填料双重密封结构,确保阀杆处的无泄漏密封,特别适用于易燃、易爆、有毒及贵重介质的管路。

2、波纹管采用不锈钢或 Inconel 材料制造,波纹管密封结构设计合理,耐疲劳,使用寿命长。

波纹管闸阀用途

波纹管闸阀适用于 Class150 ~ 900 、 PN1.0 ~ 16.0MPa ,工作温度 -29 ~ 425℃ (碳钢)、 -29 ~ 500℃ (不锈钢)的各种管路上,用于截断或接通管路中的介质,选用不同的材质, 可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。

波纹管闸阀标准规范

设计与制造

结构长度

连接法兰

试验与检验

API600、

GB12234

ANSI B16.10、

GB12221

ANSI B16.5、
JB/T74~90、
GB9112~9124、
HG20592~20635、
SH3406

API598、

JB/T9092

阀体材料

WCB 、 CF8 、 CF3 、 CF8M 、 CF3M 、 ZG1Cr18Ni9Ti 、 ZG1Cr18Ni12Mo2Ti  A105 、304 、 316 、 304L 、 316L 、 1Cr18Ni9Ti 、1Cr18Ni12Mo2Ti 。驱动方式 手动、伞齿轮传动、电动。连接形式 法兰连接、对焊连接。


闸阀订货主要事项:

闸阀介质压力等级内泄漏率阀门尺寸连接方式标准最大耐温最大耐压最大流量/每小时,闸阀阀体材质转动方式(手柄/蜗轮)内部阀体结构闸阀工作原理安装说明等相关技术资料当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的三精阀门公司专家为您审核把关。感谢您访问我们的网站【http://www.cnsjv.com

相关闸阀系列
Z941W电动不锈钢闸阀 Z41H法兰楔式闸阀 BZ41H/W保温闸阀 Z41W法兰不锈钢闸阀 焊接式真空闸阀
水封闸阀 PZ41H排渣闸阀 Z44H/Z48H快速排污阀 NKZ41H真空闸阀 法兰高压闸阀
波纹管闸阀 Z45X弹性座封闸阀 Z41X明杆弹性座封闸阀 Z15T内螺纹暗杆楔式闸阀 Z45T暗杆楔式闸阀
Z44T暗杆楔式闸阀 Z41T-10楔式闸阀 DZ41W不锈钢低温闸阀

三精阀门售后服务承诺

对于贵公司在三精阀门订购阀门产品,我厂在售后服务方面作如下承诺:

一、我公司对产品质量实行三包,即:包质、包换、保修;

二、合同签订后,保证保质、保量,按时交货;

三、本公司确保所提供阀门产品达到合同指标

四、对于需方的技术咨询,随时给予解答;

五、在交付设备时,本厂向需方交付以下资料:发货清单、产品合格证、产品样本、产品使用说明书、技术资料;

当接到用户反应质量问题的信函或电话后,保证24小时内作出答复最快解决问题。
