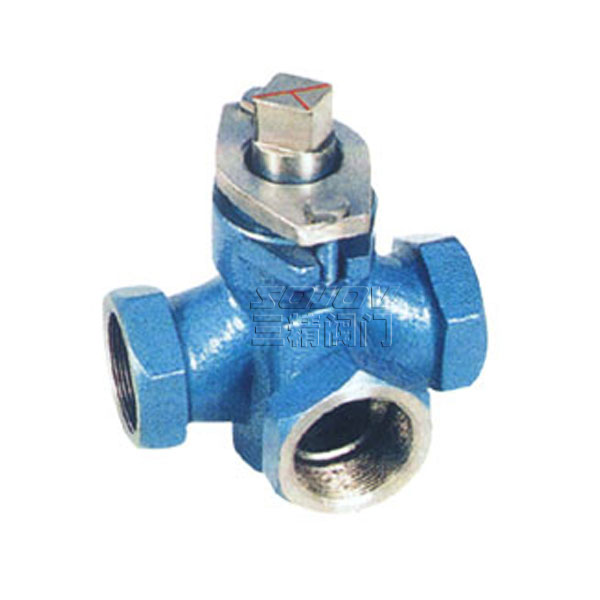

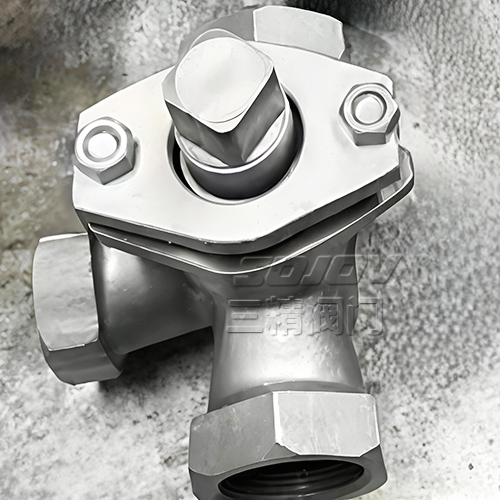

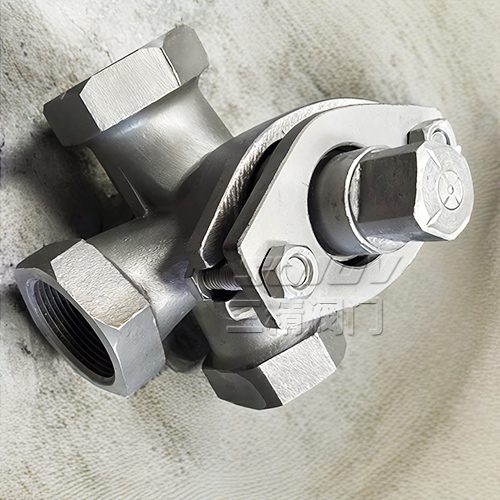

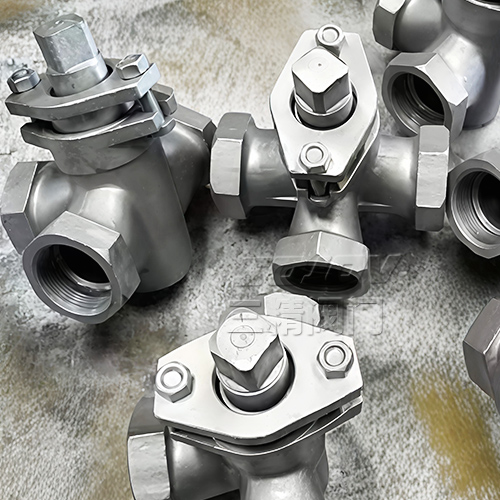

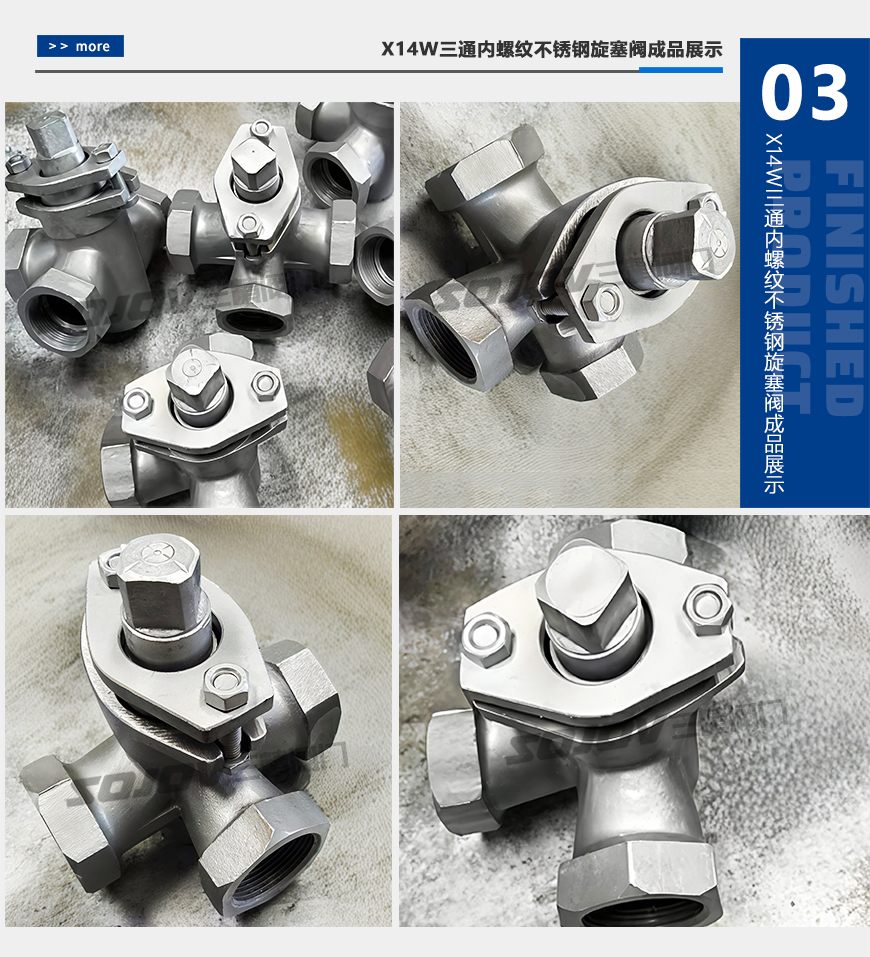

X14W三通内螺纹不锈钢旋塞阀
  • X14W三通内螺纹不锈钢旋塞阀
  • X14W三通内螺纹不锈钢旋塞阀
  • X14W三通内螺纹不锈钢旋塞阀
  • X14W三通内螺纹不锈钢旋塞阀

X14W三通内螺纹不锈钢旋塞阀

X14W三通内螺纹不锈钢旋塞阀的适用介质:硝酸、醋酸;介质温度(℃)≤100。螺纹旋塞阀是关闭件或柱塞形的旋转阀,通过旋转90度使阀塞上的通道口与阀体上的通道口相同或分开,实现开启或关闭的一种阀门

产品详情


X14W三通内螺纹不锈钢旋塞阀概述:

螺纹旋塞阀是关闭件或柱塞形的旋转阀,通过旋转90度使阀塞上的通道口与阀体上的通道口相同或分开,实现开启或关闭的一种阀门。旋塞阀的阀塞的形状可成圆柱形或圆锥形。在圆柱形阀塞中,通道一般成矩形;而在锥形阀塞中,通道成梯形。这些形状使旋塞阀的结构变得轻巧,但同时也产生了一定的损失。



X14W三通内螺纹不锈钢旋塞阀规格型号


型号
公称压力
PN(MPa)

试验压力PS(MPa)
适用介质
工作温度(℃)
壳体
密封
X14W-1.0P
1.0
1.5
1.1
硝酸、醋酸
≤100

X14W三通内螺纹不锈钢旋塞阀安装尺寸

公称通径
DN(mm)
管螺纹
G
尺寸(mm)
H
L
h
□S
15
1/2
117
85
30
12
20
3/4
126
90
34
16
25
1
160
110
42
18
32
11/4
176
130
48
18
40
11/2
210
150
64
26
50
2
238
170
76
28
65
21/2
250
220
80
30
80
3
340
250
115
38
100
4
350
300
125
42

X14W三通内螺纹不锈钢旋塞阀主要零件

零件名称
阀体
塞子
填料压盖
填料
X14W-1.0P
不锈钢
不锈钢
不锈钢
油浸石棉盘根
柔性石墨



三精阀门售后服务承诺

对于贵公司在三精阀门订购阀门产品,我厂在售后服务方面作如下承诺:

一、我公司对产品质量实行三包,即:包质、包换、保修;

二、合同签订后,保证保质、保量,按时交货;

三、本公司确保所提供阀门产品达到合同指标

四、对于需方的技术咨询,随时给予解答;

五、在交付设备时,本厂向需方交付以下资料:发货清单、产品合格证、产品样本、产品使用说明书、技术资料;

当接到用户反应质量问题的信函或电话后,保证24小时内作出答复最快解决问题。
