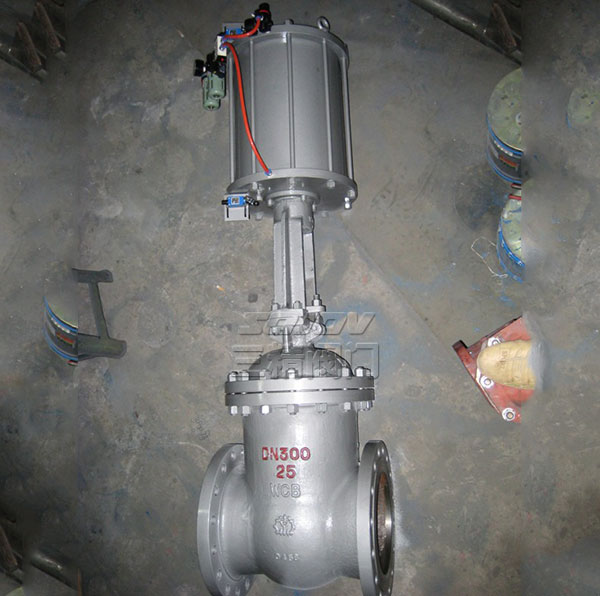

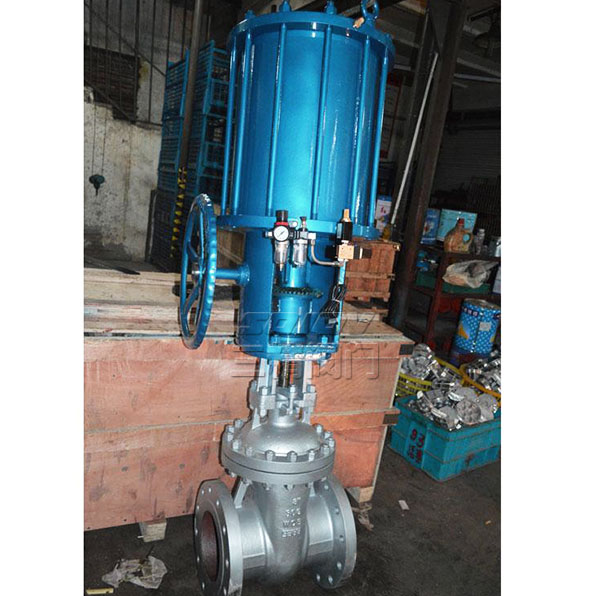

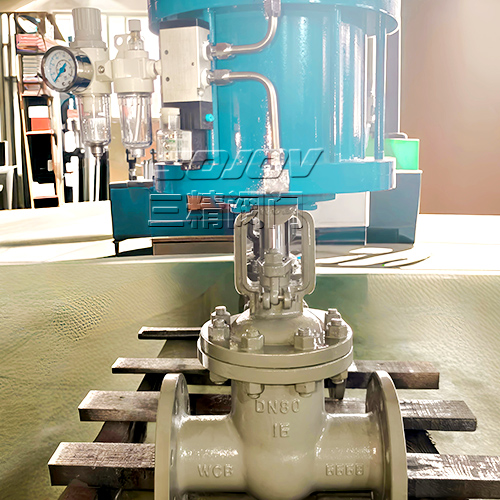

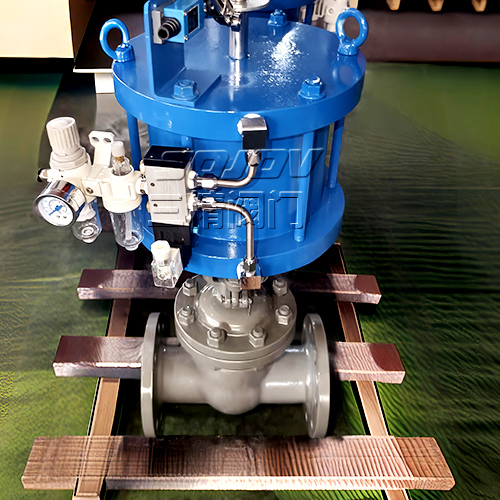

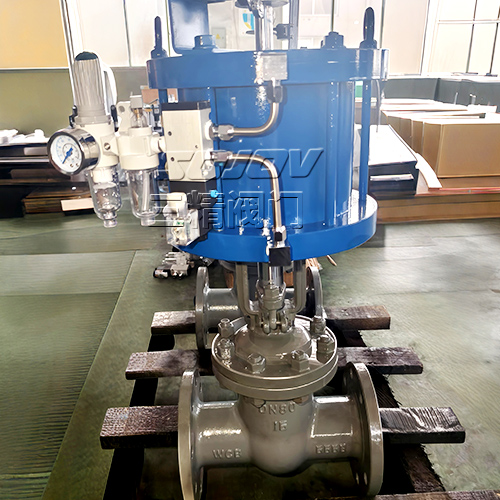

Z641H气动法兰闸阀
品牌：三精阀门
阀门型号：Z641H，Z641W
通径规格：DN50～DN600
结构形式：直通式
阀体材质：铸钢WCB、不锈钢304、不锈钢316
公称压力：PN16、PN25、PN40、PN64
适用温度：-29℃～550℃
应用范围：工业、水、蒸汽、油品、污水处理
产品特点：性能稳定可靠，良好的抗腐蚀性、抗擦伤性和耐磨性
产品详情
气动法兰闸阀概述
气动法兰闸阀Z641H主要由法兰铸钢闸阀及气动执行机构组合而成，是借助执行器压缩空气来驱动的一种自控阀门，具气开、气关两种作用方式。气动法兰闸阀可以配用电的或气的回讯器，用以发送阀门开关状态信息，可以实现远距离控制，集中控制和自动控制。法兰气动铸钢闸阀采用双层气缸结构并带有缓冲机构，比单气缸式气动闸阀，提升力增大了一倍，能有效地减速轻了关闭阀门时，活塞下行冲击而造成的阀板车密封面和阀体密封面的磨损，也能避免闸板卡死的现象。
气动法兰闸阀性能规范
试验压力(MPa)：1.62.54.06.4
强度试验：2.43.756.09.6
密封试验：1.762.754.47.04
低压密封试验：0.6MPa
环境温度：-20～+60℃
相对温度：≤90%(25℃时)
防护等级：户外型和防爆型为IP55 (可订制IP67)
气动法兰闸阀优点
1、阀杆及表面经氮化处理，有良好的抗腐蚀性、抗擦伤性和耐磨性。
2、可采用各种配管法兰及法兰密封面形式，满足各种工况及用户要求。
3、采用楔式弹性闸板结构，中大口径设置推力轴承，磨擦力小，并配有撞击手动，启闭轻松自如。
4、闸板、阀座耐磨、耐高温，耐腐蚀，抗擦伤性能好、使用寿命长。
5、阀体材料品种齐全，填料、垫片可根据实际工况或用户要求合理选配，能适用于各种压力、温度及介质工况。
气动法兰闸阀原理
气缸盖上部装有气动-手动转换装置。将转换手柄顺时针方向提转到“气动”定位孔定位，闸阀处于气动操作状态；反之，将转换手柄逆时针方向提转到“手动”定于孔处定位，闸阀即可进行手动操作。带锥齿轮的手柄转换方向相反。手动操作闸阀时，手轮旋向和普通手动阀一样，即顺时针转为关，逆时针转为开。带锥齿轮转动的相反。
气动法兰闸阀参数说明
| 公称通径 | DN50～DN600（mm） |
| 公称压力 | 国标PN1.6、2.5、4.0、6.4、10.0MPa |
| 连接方式 | 法兰式 |
| 控制方式 | 气动控制（气源驱动） |
| 温度范围 | -29℃～550℃ |
| 供气压力 | 双作用：2-8bar/单作用：4-8bar |
| 阀体材质 | 铸钢，不锈钢304，316，316L |
| 手动功能 | 可配手轮 |
