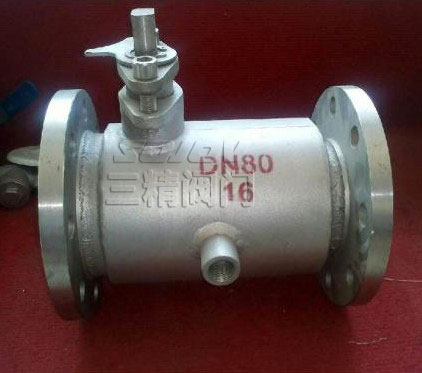

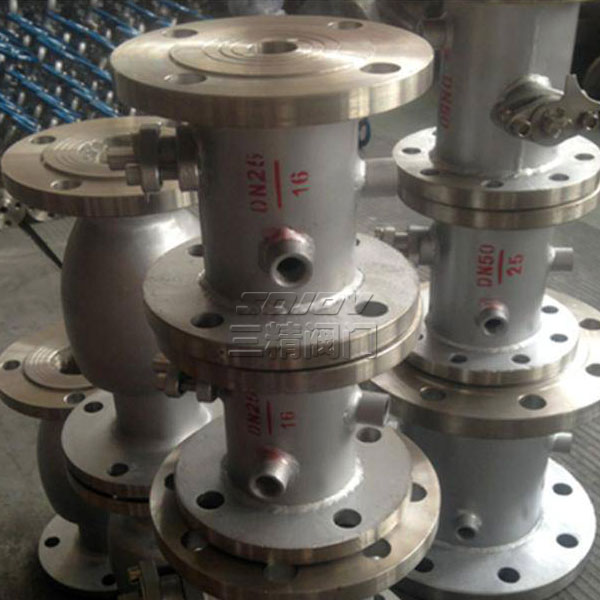

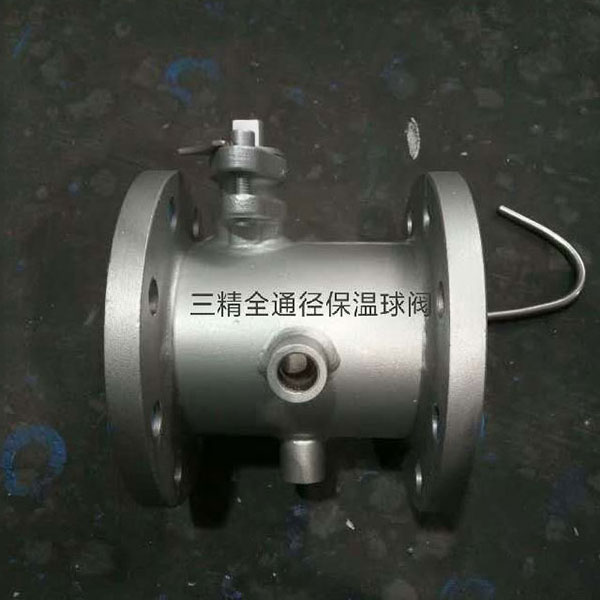

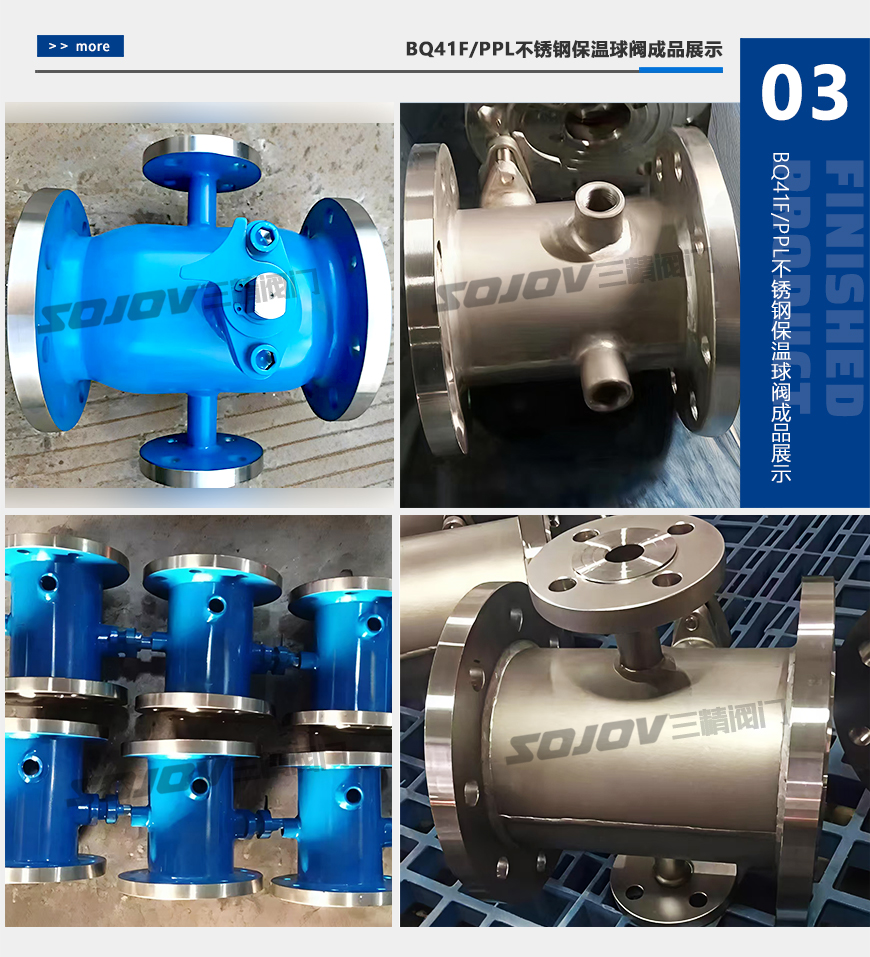

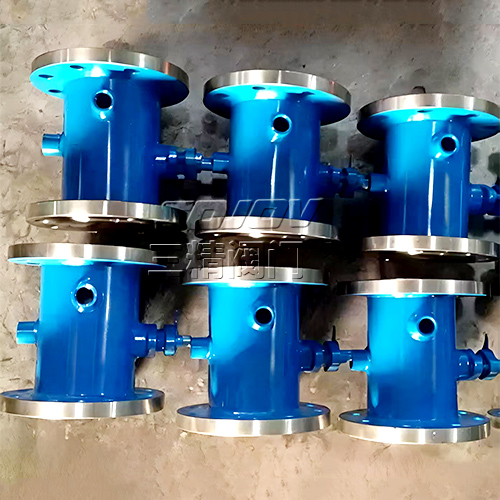

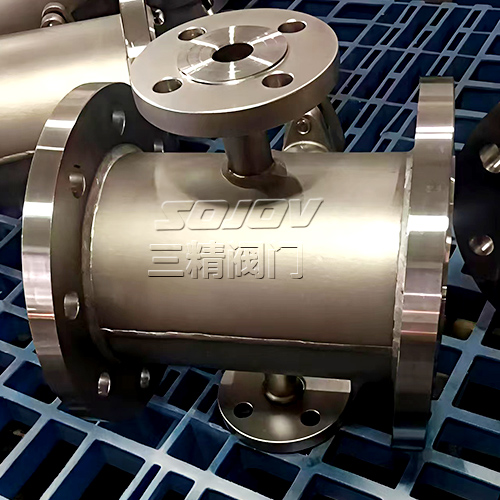

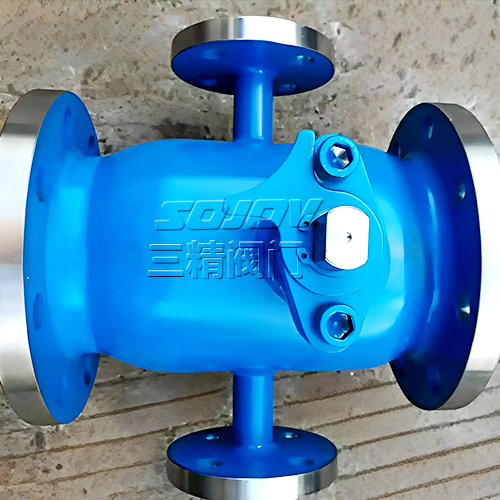

BQ41F/PPL不锈钢保温球阀
型号：Q41F Q41PPL
公称通径：15MM-200MM
使用压力：1.6MPA -10MPA
连接方式：法兰连接
形式：手动
主要功能：起开关作用
使用介质：耐腐蚀介质
材质：不锈钢
标准：机械部标准或定做非标
产品详情
BQ41F/PPL不锈钢保温球阀优点
1． 流体阻力小，其阻力系数与同长度的管段相等。
2． 结构简单、体积小、重量轻。
3． 紧密可靠，
4．操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。
5． 维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
6． 在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。
7． 适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。
|
保温球阀型号：Q41F Q41PPL |
保温球阀公称通径：15MM-200MM |
保温球阀使用压力：1.6MPA -10MPA |
|
保温球阀连接方式：法兰连接 |
保温球阀形式：手动 |
保温球阀主要功能：起开关作用 |
|
保温球阀使用介质：耐腐蚀介质 |
保温球阀材质：不锈钢 |
保温球阀标准：机械部标准或定做非标 |
不锈钢保温球阀主要尺寸表
|
压力 |
口径 |
L |
D |
D1 |
D2 |
B |
Z-Φd |
3-G |
|
16 |
15 |
108 |
135 |
100 |
78 |
18 |
4-18 |
3-8 |
|
20 |
117 |
145 |
110 |
85 |
18 |
4-18 |
3-8 |
|
|
25 |
127 |
160 |
125 |
100 |
20 |
4-18 |
3-8 |
|
|
32 |
140 |
180 |
145 |
120 |
20 |
8-18 |
1/2 |
|
|
40 |
165 |
180 |
145 |
120 |
20 |
8-18 |
1/2 |
|
|
50 |
178 |
195 |
160 |
135 |
20 |
8-18 |
1/2 |
|
|
65 |
203 |
245 |
210 |
185 |
22 |
8-18 |
1/2 |
|
|
80 |
229 |
280 |
240 |
210 |
24 |
8-23 |
1/2 |
|
|
100 |
254 |
335 |
295 |
265 |
26 |
12-23 |
1/2 |
|
|
125 |
267 |
335 |
295 |
265 |
26 |
12-23 |
1/2 |
|
|
150 |
292 |
405 |
355 |
320 |
30 |
12-25 |
1/2 |
|
|
200 |
330 |
520 |
470 |
435 |
34 |
16-25 |
1/2 |
|
|
25 |
15 |
108 |
135 |
100 |
78 |
18 |
4-18 |
3-8 |
|
20 |
117 |
145 |
110 |
85 |
18 |
4-18 |
3-8 |
|
|
25 |
127 |
160 |
125 |
100 |
20 |
4-18 |
3-8 |
|
|
32 |
140 |
180 |
145 |
120 |
20 |
8-18 |
1/2 |
|
|
40 |
165 |
180 |
145 |
120 |
20 |
8-18 |
1/2 |
|
|
50 |
178 |
195 |
160 |
135 |
20 |
8-18 |
1/2 |
|
|
65 |
203 |
230 |
190 |
160 |
24 |
8-23 |
1/2 |
|
|
80 |
229 |
300 |
250 |
218 |
30 |
8-25 |
1/2 |
|
|
100 |
254 |
360 |
310 |
278 |
34 |
12-25 |
1/2 |
|
|
125 |
267 |
425 |
370 |
332 |
36 |
12-30 |
1/2 |
|
|
150 |
292 |
425 |
370 |
332 |
36 |
12-30 |
1/2 |
|
|
200 |
330 |
550 |
490 |
448 |
44 |
16-34 |
1/2 |
保温阀门结构简介
保温阀门是在阀体焊装一层金属夹套，通过对金属夹套内注入蒸汽、导热油、冷却水、冷气等，使阀体的介质在常温、升温、降温等条件下，达到所需要的温度，起到保温或保冷的作用。保温阀门是用在常温下会凝固的高粘度、蒸汽或其它保温、保冷介质，确保阀内介质能够正常工作。
保温阀门作用原理
保温阀门具有良好的保温保冷特性，且阀门的通径与管径一致，同时又能有效降低管路中介质热量损失。具有良好的保温保冷特性，同时又能有效降低管路中介质热量损失。保温阀门在石油、化工、冶金、制药等各类系统中得到较多应用，有效降低管路中介质热量的损失，防止介质结晶、凝固等相象的出现。保温阀门的作用是在温度高或低的情况下通过阀门时，保温阀门内的物质对介质产生保温效果，使介质不会凝结或粘在阀体内部，让阀门的启闭能正常运作。
保温阀门分类
三精阀门产品符合GB、DIN、ANSI等国际标准。保温阀门还分为：保温球阀、保温闸阀、保温蝶阀、保温放料阀、保温截止阀、保温止回阀、保温过滤器。保温阀门等。产品使用范围广、适合大小口径、品种齐全。由于保温阀门的品种繁多，详细的结构原理可质询本公司的技术工程师。
保温阀门标准
闸阀：设计与制造【GB12234】
旋塞阀：设计制造标准【GB/T 22130】
截止阀：设计制造标准【GB/T 12234】
球阀：设计制造标准【GB/T12224、ASME B 16.34】
