YGa43H高灵敏度大流量蒸汽减压阀
产品详情

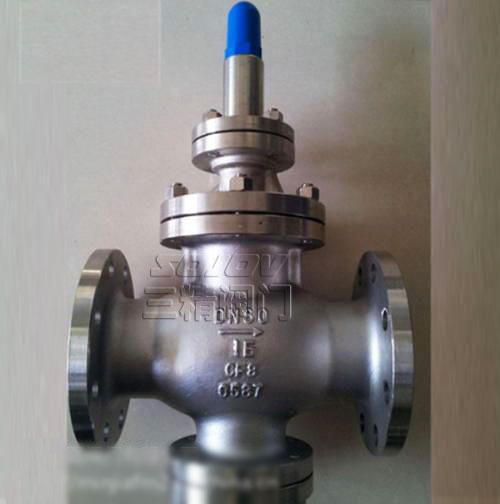

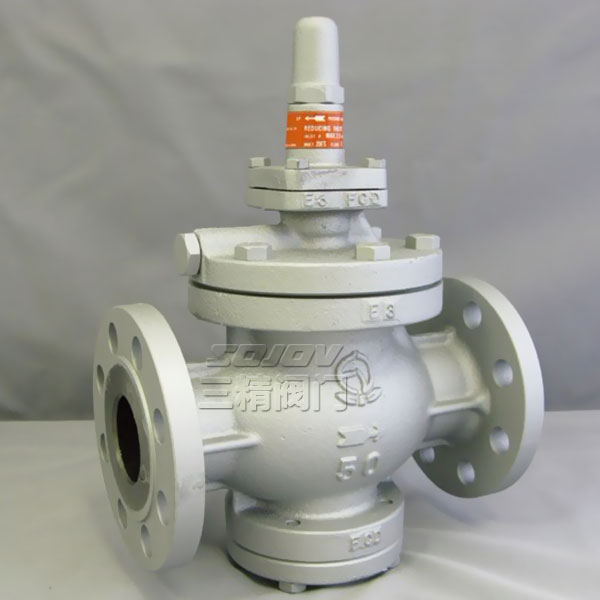

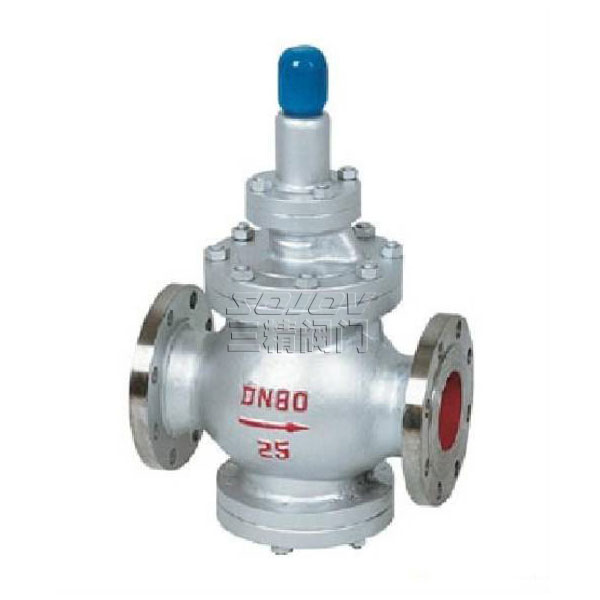

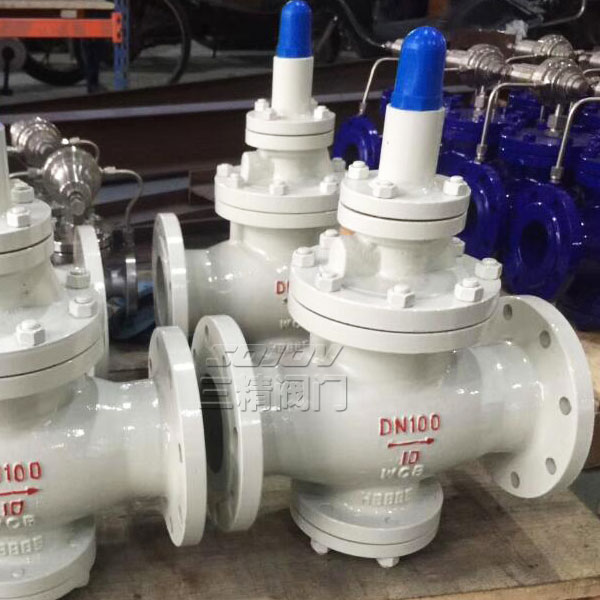

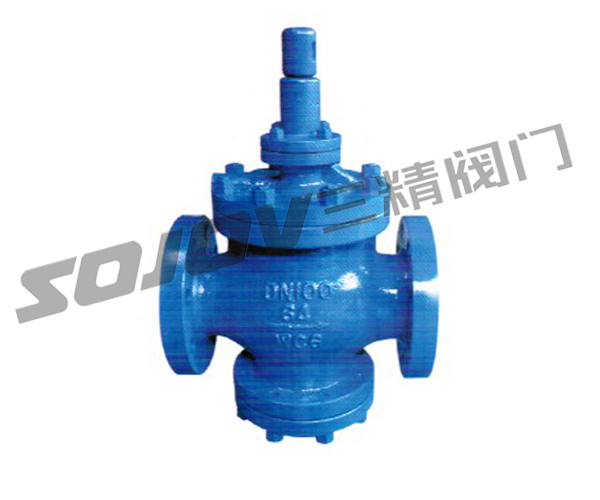

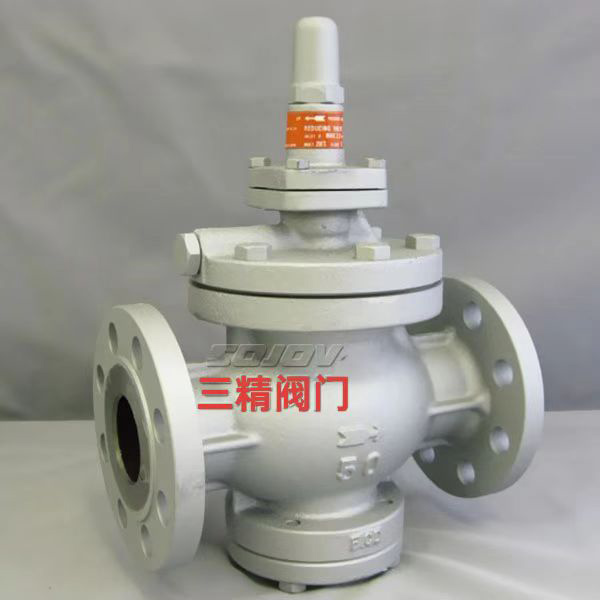

高灵敏度大流量蒸汽减压阀
高灵敏度大流量蒸汽减压阀结构特点和用处
减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。本产品在普通减压阀基础上作了很大改进，加大了活塞面积，改变了节流结构。改变了密封形式，加大了过流面积等等，从而在提高灵敏度、流量、寿命等方面大大改善了性能。 高灵敏度大流量蒸汽减压阀主要用于蒸汽管路，适用于流量大流量变化大，进口压力变化大的蒸汽管路。
| 蒸汽减压阀型号：YGA43H | 蒸汽减压阀公称通径：15MM-500MM | 蒸汽减压阀 使用压力：1.6MPA-16MPA |
| 蒸汽减压阀 连接方式：法兰连接 | 蒸汽减压阀 形式：弹簧式 | 蒸汽减压阀 主要功能：起减压保护作用 |
| 蒸汽减压阀 使用介质：蒸汽管道 | 蒸汽减压阀材质：铸钢.不锈钢 | 蒸汽减压阀标准：机械部标准或定做非标 |
高灵敏度大流量蒸汽减压阀主要技术参数和性能指标
|
公称压力 |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
|
壳体试验压力(Mpa)* |
2.4 |
3.75 |
6.0 |
9.6 |
15.0 |
24 |
|
密封试验压力(Mpa) |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
|
最高进口压力(Mpa) |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
|
出口压力范围(Mpa) |
0.04-1.0 |
0.05-1.6 |
0.08-2.5 |
0.2-3.5 |
0.5-3.5 |
0.5-4.5 |
|
压力特性偏差(Mpa)△P2P |
GB12246-1989 |
|||||
|
流量特性偏差(Mpa)P2G |
GB12246-1989 |
|||||
|
最小压差(Mpa) |
0.07 |
0.1 |
0.15 |
0.4 |
0.5 |
0.8 |
|
渗漏量 |
GB12245-1989 |
|||||
高灵敏度大流量蒸汽减压阀主要零件材料
|
零件名称 |
零件材料 |
|
阀体阀盖底盖 |
WCB |
|
阀座阀瓣 |
2Cr13 |
|
缸套活塞 |
铝铁青铜 |
|
膜片 |
1Cr18Ni9 |
|
活塞环 |
合金铸铁/对位聚苯 |
|
导阀座导阀杆 |
2Cr13 |
|
主阀弹簧 |
50CrVA |
|
导阀主弹簧 |
50CrVA |
|
调节弹簧 |
60Si2Mn |
高灵敏度大流量蒸汽减压阀流量系数
| DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 500 |
| Cv | 1 | 2.5 | 4 | 6.5 | 9 | 16 | 25 | 36 | 64 | 100 | 140 | 250 |
高灵敏度大流量蒸汽减压阀外形尺寸
(PN1.6-4.0)
| 公称通径DN | 外 形 尺 寸 | |||
| L | H | Hl | ||
| 1.6/2.5MPa | 4.0MPa | |||
| 15 | 160 | 180 | 265 | 85 |
| 20 | 160 | 180 | 265 | 85 |
| 25 | 180 | 200 | 280 | 95 |
| 32 | 200 | 220 | 280 | 95 |
| 40 | 220 | 240 | 290 | 105 |
| 50 | 250 | 270 | 300 | 130 |
| 65 | 280 | 300 | 315 | 145 |
| 80 | 310 | 330 | 330 | 170 |
| 100 | 350 | 380 | 405 | 200 |
| 125 | 400 | 450 | 450 | 225 |
| 150 | 450 | 500 | 485 | 265 |
| 200 | 500 | 550 | 570 | 290 |
| 250 | 650 | 640 | 325 | |
| 300 | 800 | 740 | 360 | |
| 350 | 850 | 810 | 395 | |
| 400 | 900 | 950 | 430 | |
| 500 | 950 | 1080 | 500 | |
高灵敏度大流量蒸汽减压阀外形尺寸
(PN6.4-16.0)
| 公称通径DN | 外 形 尺 寸 | |||
| L | H | Hl | ||
| 6.4MPa | 10.0/16.0MPa | |||
| 15 | 180 | 180 | 280 | 100 |
| 20 | 180 | 200 | 280 | 100 |
| 25 | 200 | 220 | 300 | 115 |
| 32 | 220 | 230 | 300 | 115 |
| 40 | 240 | 240 | 315 | 130 |
| 50 | 270 | 300 | 340 | 135 |
| 65 | 300 | 340 | 355 | 150 |
| 80 | 330 | 360 | 370 | 175 |
| 100 | 380 | 450 | 205 | |
| 125 | 450 | 510 | 235 | |
| 150 | 500 | 555 | 275 | |
| 200 | 550 | 640 | 300 | |
| 250 | 650 | 720 | 335 | |
| 300 | 800 | 830 | 375 | |
| 350 | 850 | 880 | 410 | |
| 400 | 900 | 1020 | 445 | |
| 500 | 950 | 1080 | 515 | |
减压阀调压步骤
1、关闭减压阀前的闸阀，开启减压阀后的闸阀，制造下游低压环境将调节螺钉按逆时针旋转至最上位置（相对最低出口压力），然后关闭减压阀后闸阀
2、慢慢开启减压阀前的闸阀至全开；
3、顺时针慢慢旋转调节螺钉，将出口压力调至所需要的压力（以阀后表压为准）；调整好后，将锁紧
4、螺母锁紧打开减压阀后闸阀
5、如在调整时出口压力高于设定压力，须从第一步开始重新调整，即只能从低压向高压调。
减压阀订货注意事项：
减压阀选型时应提供口径,使用介质,阀前压力,阀后压力,阀后设定压力,最大流量/每小时,确定阀门尺寸,连接方式,标准,最大行程,开启行程,流量调节比,压力波动（精度）压力,温度对应比,最大耐温,阀体材质,压力等,内泄漏率,内部阀体结构,工作原理,安装说明等相关技术资料.当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的 三精阀门 公司专家为您审核把关.感谢您访问我们的网站【http://www.cnsjv.com】
