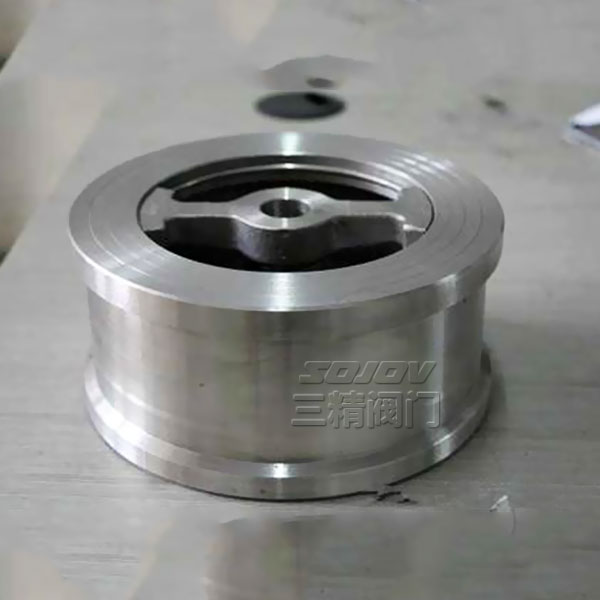

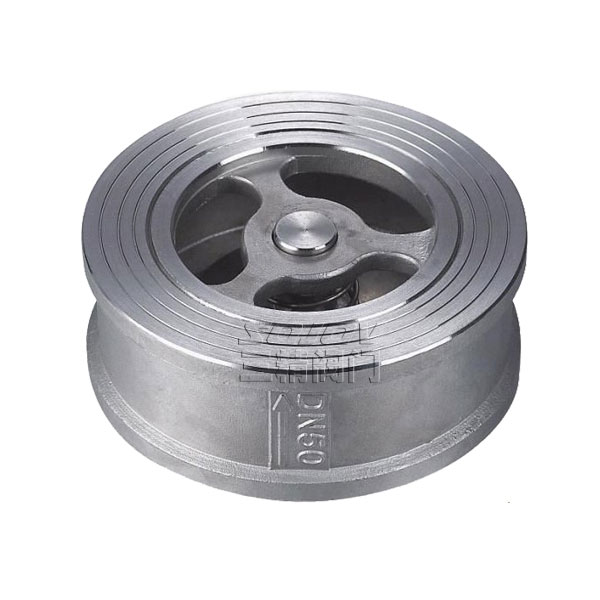

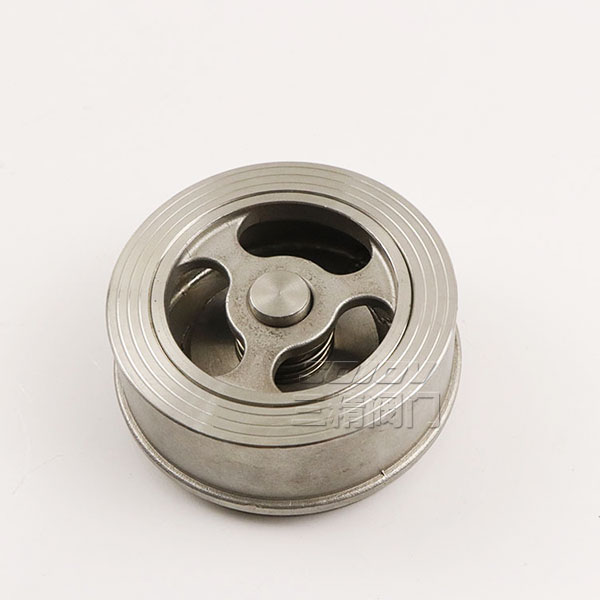

H71H/W对夹升降式止回阀
  • H71H/W对夹升降式止回阀
  • H71H/W对夹升降式止回阀
  • H71H/W对夹升降式止回阀
  • H71H/W对夹升降式止回阀

H71H/W对夹升降式止回阀

型号:H71H

公称通径:15MM-200MM

使用压力:1.6MPA -10MPA

连接方式:对夹式

形式:自动

主要功能:防止介质回流

使用介质:水 油品 蒸汽

材质: 铸钢 不锈钢

标准:机械部标准或定做非标

产品详情

对夹升降式止回阀规格型号

对夹式止回阀型号:H71H

对夹式止回阀公称通径:15MM-200MM

对夹式止回阀 使用压力:1.6MPA -10MPA

对夹式止回阀连接方式:对夹式

对夹式止回阀形式:自动

对夹式止回阀 主要功能:防止介质回流

对夹式止回阀使用介质:水 油品  蒸汽

对夹式止回阀 材质:  铸钢   不锈钢

对夹式止回阀标准:机械部标准或定做非标

对夹式止回阀主要技术参数

型号

公称压力PN(MPa)

试验压力PS(MPa)

工作温度(℃)

适用介质

壳体

密封

SH71W-16P

1.6

2.4

1.76

≤200

水、蒸体、油品等

SH71H-25Q

2.5

3.75

2.75

≤235

SH71W-25H

≤300

SH71W-25P

≤200

硝酸等腐蚀性介质

SH71W-40H

4.0

6.0

4.4

≤300

水、蒸体、油品等

SH71W-40P

≤200

硝酸等腐蚀性介质

对夹式止回阀材质表

规格型号

阀体

阀瓣

弹簧

SH71H-16Q、H71H-25Q

QT400-15

25

50CrCA

SH71W-25H、H71W-40H

2Cr13

1Cr13

1Cr18Ni9Ti

SH71W-16P、H71W-25P

ZG1Cr18Ni9Ti

1Cr18Ni9Ti

1Cr18Ni9Ti

对夹式止回阀规格尺寸表

公称压力
MPa

公称通径
DN

尺寸(mm)

L

D1

D2

D3

D4

D5

PN1.0MPa

PN1.6MPa

15

16

52

15

24

31

40

20

19

62

19

30

40

50

25

22

72

24

35

47

58

32

28

83

31

46

56

68

40

31.5

93

39

55

66

78

50

40

108

48

65

78

90

65

46

128

62

80

95

110

80

50

142

76

96

110

128

100

60

162

95

115

132

150

125

90

192

110

125

135

-

三精阀门公司订货须知:

一、①对夹升降式止回阀产品名称与型号②对夹升降式止回阀口径③对夹升降式止回阀是否带附件以便我们的为您正确选型④对夹升降式止回阀的使用压力⑤对夹升降式止回阀的使用介质的温度。二、若已经由设计单位选定三精公司的对夹升降式止回阀型号,请按对夹升降式止回阀型号直接向我司销售部订购。三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的三精阀门公司专家为您审核把关。感谢您访问我们的网站【http://www.cnsjv.com三精公司】如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
