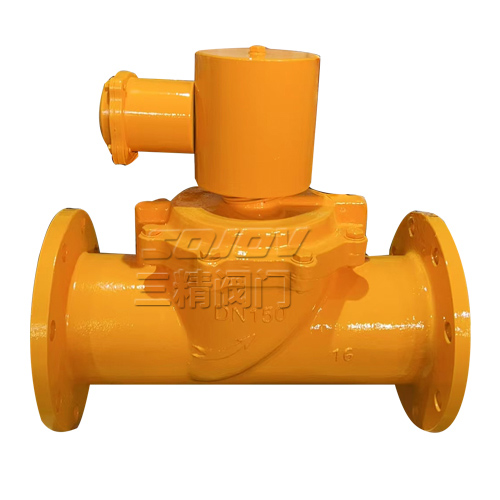

ZCM煤气电磁阀
  • ZCM煤气电磁阀
  • ZCM煤气电磁阀
  • ZCM煤气电磁阀
  • ZCM煤气电磁阀

ZCM煤气电磁阀

ZCM煤气电磁阀具有结构简单、流量大,寿命长,安全可靠等特点。适用于城市煤气、液化石油气、天然气等多种煤气为加热燃烧介质管路作二位式通断切换,进行温度自动控制的执行结构,它广泛应用于纺织业、印染业的煤气热定型和玻璃、灯泡业的窑炉加热及其它行业的煤气加热自控系统。

产品详情

ZCM煤气电磁阀

煤气电磁阀型号:ZCM

煤气电磁阀通径:15MM-300MM

煤气电磁阀使用压力:1.6MPA -2.5MPA

煤气电磁阀连接方式:法兰连接

煤气电磁阀操作形式:通电常开式常闭式

煤气电磁阀主要功能:起开关作用

煤气电磁阀使用介质:煤气,气体

煤气电磁阀材质:WCB铸钢

煤气电磁阀标准:机械部标准或定做非标

ZCM煤气电磁阀产品特点及用途

ZCM煤气电磁阀具有结构简单、流量大,寿命长,安全可靠等特点。适用于城市煤气、液化石油气、天然气等多种煤气为加热燃烧介质管路作二位式通断切换,进行温度自动控制的执行结构,它广泛应用于纺织业、印染业的煤气热定型和玻璃、灯泡业的窑炉加热及其它行业的煤气加热自控系统。

ZCM煤气电磁阀型号规格说明

ZCM煤气电磁阀结构及原理

本阀系一次开阀的直动式低压电磁阀。控制介质通断的阀口密封垫,通过阀杆直接与活动铁芯相连。根据断电时所处开关状态的不同可分为常闭电磁阀和常开电磁阀,常闭电磁阀,断电常位时,靠衔铁自重、密封弹簧及介质压力将阀口封住,切断了被控介质的流道。电磁线圈通电后,电磁阀克服衔铁自重及密封弹簧、介质压力的作用力将活动铁芯连同阀口密封垫吸上,打开阀口,被控介质便可流通了。常开电磁阀断电时,电磁吸力等于零,在弹簧的作用下把动铁芯、阀杆向上提起,阀门打开,介质流通。当通电时由于吸力作用动铁芯下移,推动阀杆,阀门关闭,介质断止。

ZCM煤气电磁阀主要技术参数

公称通径(mm)
15
20
25
32
40
50
65
80
100
125
150
200
250
300
工作介质
煤气、天然气等
介质温度(℃)
≤60
公称压力(MPa)
1.0
工作压差(MPa)
0~0.02
0~0.04
电源电压
AC220V其它规格可作特殊订货
使用寿命
按JB/T7352-94规定
额定流量系数(KV)
泄漏量(ml/min)
按JB/T7352-94·F规定
功耗(VA)
70
90
150
870
1100
3000
防爆标志
dIIBT4
防爆证编号
CE991010
出线口接头
内螺纹M20×1.5
环境温度
-40~+60℃

ZCM煤气电磁阀外形尺寸及连接形式

公称通径
DN
外形尺寸
内螺纹
外形尺寸
法兰连接
H
L
G
H
L
D
D1
D2
b
f
N-d
15
148
92
1/2








20
148
92
3/4








25
148
110
1
210
160
115
85
65
16
3
4-Φ14
32
182
120
11/4
221
180
140
100
76
18
3
4-Φ18
40
182
140
11/2
230
200
150
110
84
18
3
4-Φ18
50
192
162
2
252
230
165
125
99
20
3
4-Φ18
65



324
250
185
145
118
20
3
4-Φ18
80



335
270
200
160
132
20
3
8-Φ18
100



475
320
220
180
156
22
3
8-Φ18
125



516
360
250
210
184
22
3
8-Φ18
150



540
400
285
240
211
24
3
8-Φ22
200



540
600
340
295
266
24
3
8-Φ22
250



610
750
395
350
319
26
3
12-Φ22
300



640
850
445
400
370
26
4
12-Φ22

ZCM煤气电磁阀安装须知

安装时电磁阀线圈向上,并保持垂直位置,电磁阀上箭头或标记应与管道流向一致,不得安装在有溅水或漏水的地方。

电磁阀的工作介质应清洁无颗粒杂质,电磁阀内件表面上的污物及过滤器,需定期清洁干净。

在电磁阀发生故障时,为了及时隔离电磁阀,并保证系统正常运行,最好安装旁路装置(如图一)。

在管路系统中,安装在支路上的电磁阀通径应小于主管道阀门的通径(如图二)。

安装电磁阀前,管道必须清洗干净。建议在阀前安装过滤器,蒸汽管道安装疏水阀。

不能将阀安装在管道的低凹处,以免因蒸汽冷凝水、杂质等沉淀在阀内而防碍动作。

普通型不能在爆炸危险场合使用。

在管路刚性不足情况下,建议把阀前管道用支架固定,以免电磁阀工作时引起振动。

在安装前,要注意看清产品标牌,认真阅读使用说明书,判断产品是否符合使用条件。

电磁阀前后管道上需安装压力表,以便观察管道压力。

ZCM煤气电磁阀使用保养

建议使用单位派专人负责使用保养。

电磁阀安装后需通入介质实验动作数次,确认正常后方可投入正式使用。

应定期清洗大阀内外及衔吸合面的污物,注意不要损坏密封面。

电磁阀较长时间不用时,应关闭阀前手动阀,重新启用时,蒸汽电磁阀应将冷凝水排除干净,并作试动作数次,待开

关正常后方可投入使用。

电磁阀从管路上卸下不用时,应将内部零件拭净并用压缩空气吹净储存。

使用时间较长时,如活塞与阀座间密封不好,可将活塞密封面重新磨平,现和阀座研磨。

工作时,要注意阀门前后压力表,要求工作压力不得超过额定压力,工作压差必须在额定压差范围内。当工作压力超

过额定压力或工作压差超过额定压差时,电磁阀要停止使用,关闭前后手动阀,以免电磁阀爆炸和泄漏。

ZCM煤气电磁阀订货须知

订货时请注明型号、公称通径、公称压力、工作介质、工作压差、介质温度、电源电压及功率、介质粘度。

电磁阀正常工作时的电压为220,如超过此范围,请订货时注明电压波动量。其它规格电源电压可做特殊订货

阀门的开通时间达12小时以上,请选用常开式电磁阀。当使用环境周围有易燃易爆品,请选用防爆型电磁阀。(防爆型结构如下图三)
