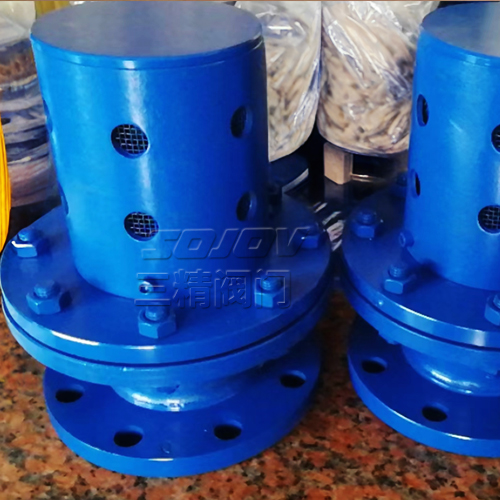

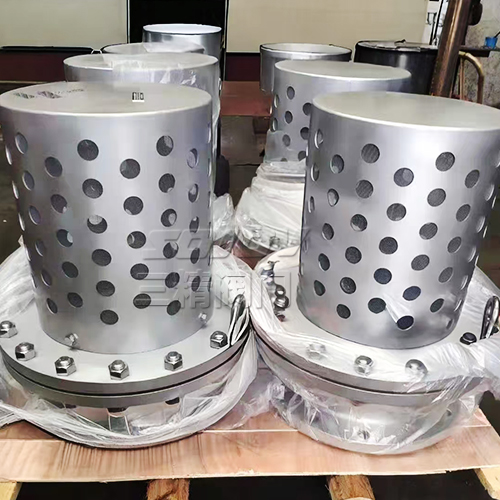

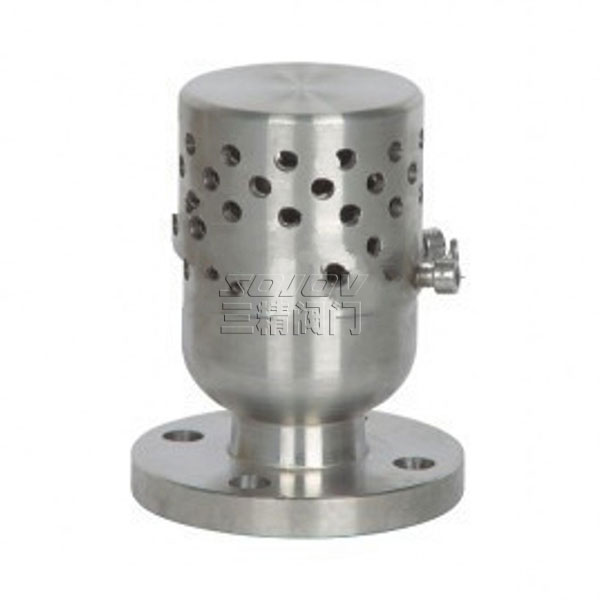

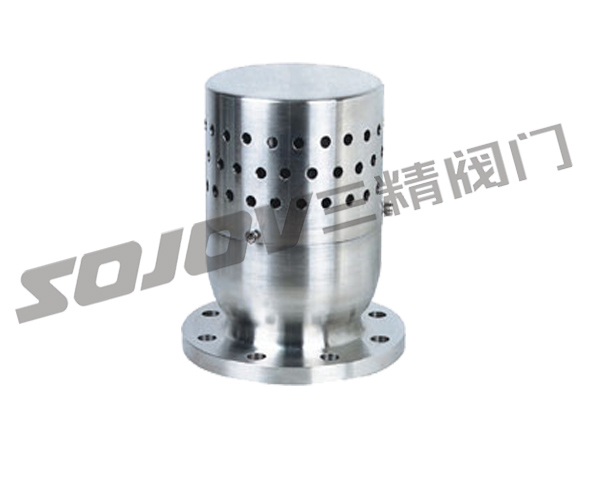

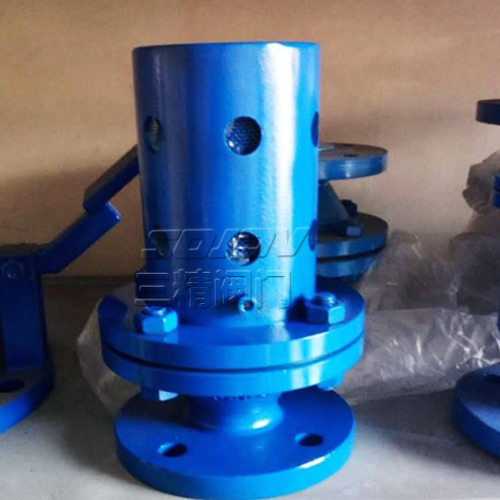

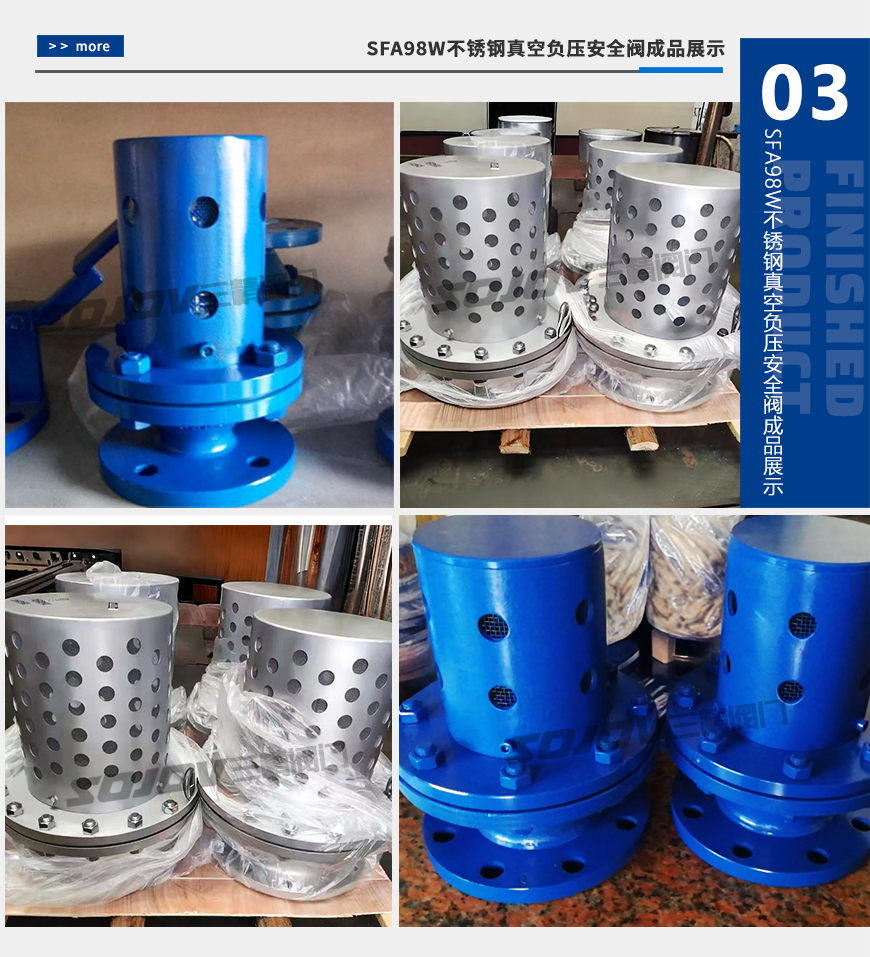

SFA98W不锈钢真空负压安全阀
  • SFA98W不锈钢真空负压安全阀
  • SFA98W不锈钢真空负压安全阀
  • SFA98W不锈钢真空负压安全阀
  • SFA98W不锈钢真空负压安全阀

SFA98W不锈钢真空负压安全阀

型号:SFA98W

公称通径:15MM-200MM

使用压力:-1.6MPA

连接方式:法兰连接

形式:弹簧式

主要功能:负压泄压保护作用

阀使用介质:真空设备

材质:不锈钢

标准:机械部标准或定做非标

产品详情

SFA98W-10P/10R真空负压安全阀概述

SFA98W-10P/10R真空负压安全阀适用于温度≤200℃的负压系统,当容器内负压超过允许值时,该阀自动开启,吸入空气;当容器内负压达到允许值时,该阀自动关闭,从而保护设备及系统。安装在正常非负压系统,当容器和系统的放散阀未打开,产生负压时,此阀自动开启。

负压安全阀  型号:SFA98W 负压安全阀 公称通径:15MM-200MM 负压安全阀 使用压力:-1.6MPA
负压安全阀   连接方式:法兰连接 负压安全阀 形式:弹簧式 负压安全阀 主要功能:负压泄压保护作用
负压安全阀阀使用介质:真空设备 负压安全阀  材质:不锈钢 负压安全阀 标准:机械部标准或定做非标


SFA98W-10P/10R真空负压安全阀主要零部件材料

NO.

零件名称

SFA72W-P材料

SFA72W-R材料

1

阀体

ZG1Cr18Ni9Ti

ZG1Cr18Ni12Mo2Ti

2

阀座

1Cr18Ni9Ti

ZG1Cr18Ni12Mo2Ti

3

调节圈

1Cr18Ni9Ti

1Cr18Ni12Mo2Ti

4

阀盖

ZG1Cr18Ni9Ti

1Cr18Ni9Ti

5

阀杆

1Cr18Ni9Ti

1Cr18Ni12Mo2Ti

6

弹簧

50CrVA

50CrVA包覆氟塑料

SFA98W-10P/10R真空负压安全阀使用温度和使用介质

工作温度
≤200℃
适用介质
SFA798W-10P适用于硝酸类介质
SFA98W-10R适用于醋酸类介质

SFA98W-10P/10R真空负压安全阀外形尺寸和连接尺寸

公称通径

尺寸

D

D1

D2

Z-d

b

f1

H

15

95

65

45

4-14

14

2

110

20

105

75

55

4-14

16

2

130

25

115

85

65

4-14

16

2

150

32

140

100

78

4-18

18

2

180

40

150

110

85

4-18

18

3

200

50

165

125

100

4-18

20

3

221

80

200

160

135

4-18

22

3

245

100

220

180

155

8-18

22

3

253

125

250

210

185

8-18

24

3

280

150

285

240

210

8-23

24

3

329

200

340

295

265

8-23

26

3

377

250

395

350

320

12-23

28

3

440

安全阀订货主要事项:

安全阀介质, 压力等级,开启方式(全启/微启)设定起跳压力,确定阀门尺寸,连接方式,标准最大耐温,释放流量/每小时,阀体材质,内部阀体结构,工作原理,安装说明等相关技术资料.安全阀 选型主要依据就是(起跳压力及整齐压力流量温度)口径一般设计院会给出,而实际上通过蒸汽压力,流量及起跳压力,可以推测出安全阀的尺寸.一般会比设计院所选出的口径小一号.当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的三精阀门公司专家为您审核把关。感谢您访问我们的网站【http://www.cnsjv.com
