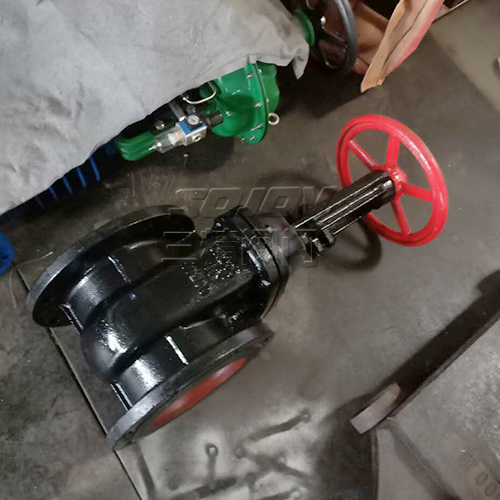

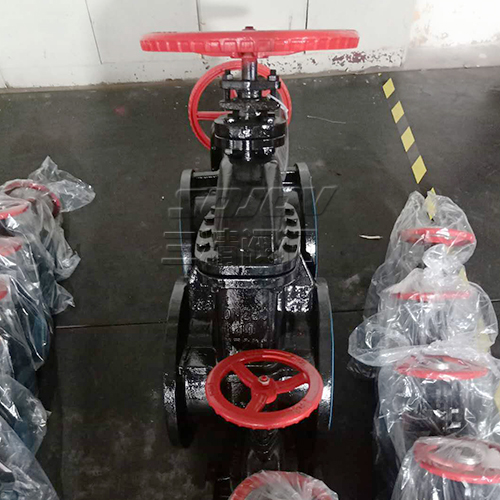

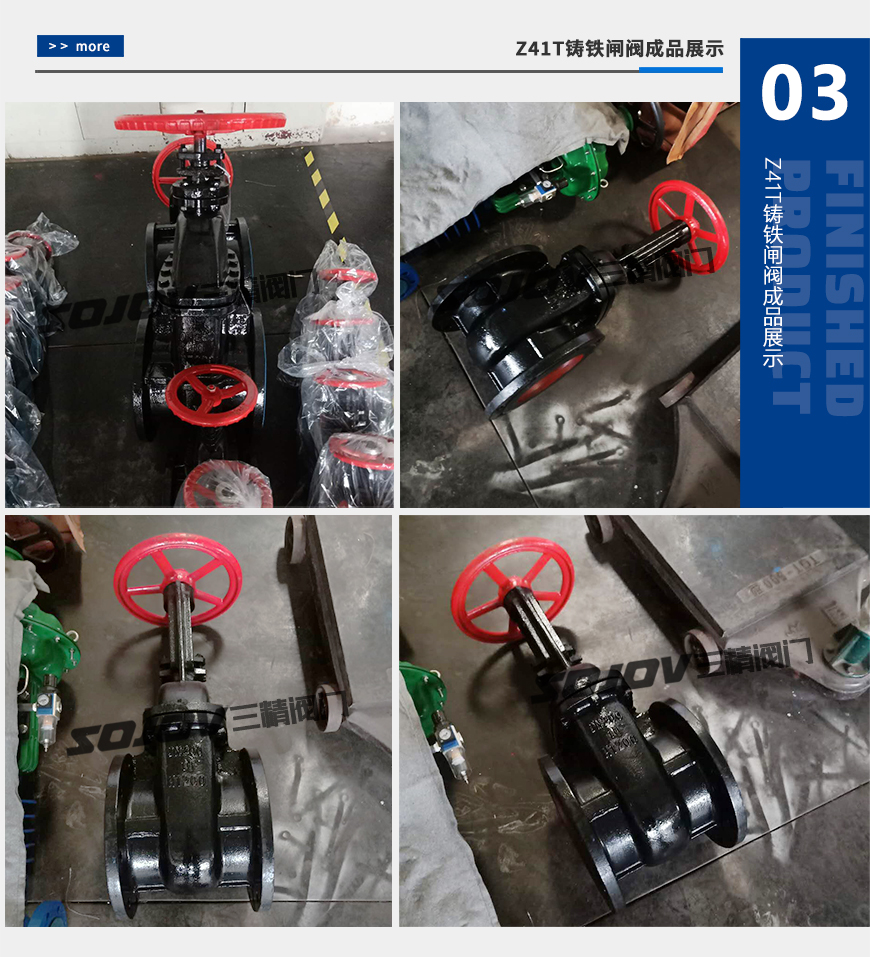

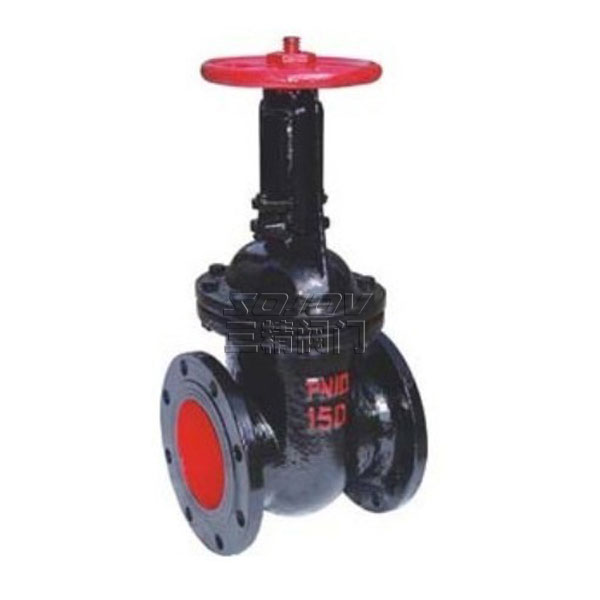

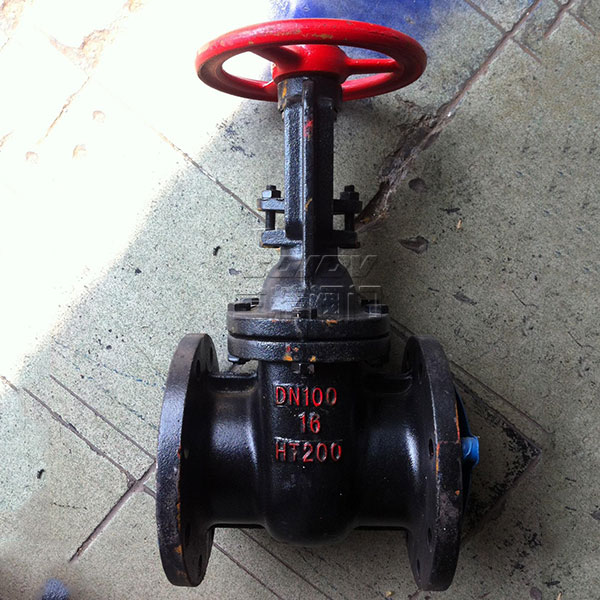

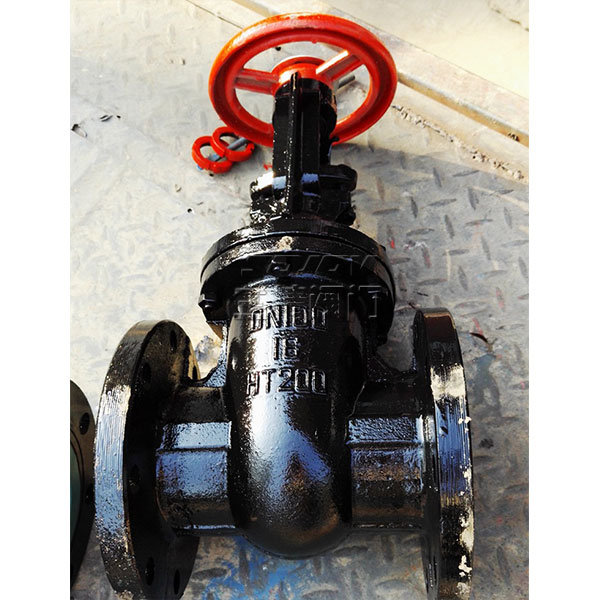

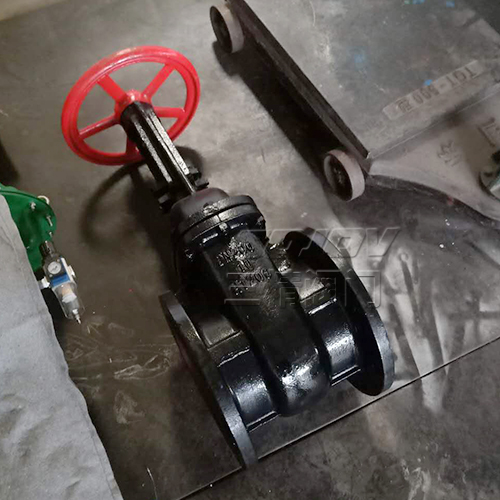

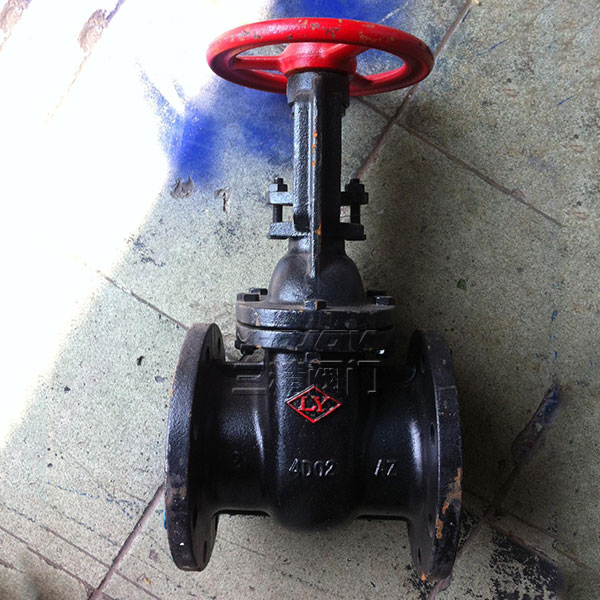

Z41T铸铁闸阀
  • Z41T铸铁闸阀
  • Z41T铸铁闸阀
  • Z41T铸铁闸阀
  • Z41T铸铁闸阀

Z41T铸铁闸阀

楔式闸阀广泛适用于石油化工,火力发电厂等油品、水蒸气管路上作接通或截断管路中介质的启闭装置。

型号:Z41T

公称通径:50MM-1200MM

使用压力:1.0MPA -1.6MPA

连接方式:法兰连接

形式:手动

主要功能:起开关作用

使用介质:水工业管道

材质:HT200铸铁

标准:机械部标准或定做非标

产品详情

铸铁闸阀

铸铁闸阀型号:Z41T

铸铁闸阀公称通径:50MM-1200MM

铸铁闸阀使用压力:1.0MPA -1.6MPA

铸铁闸阀连接方式:法兰连接

铸铁闸阀形式:手动

铸铁闸阀主要功能:起开关作用

铸铁闸阀使用介质:水工业管道

铸铁闸阀材质:HT200铸铁

铸铁闸阀标准:机械部标准或定做非标

楔式闸阀主要技术参数

型号

公称压力MPa

试验压力MPa

工作
温度

使用
介质

强度

密封(液)

低压密封(气)

Z41T-10

1.0

1.5

1.1

0.6

≤200℃

水、蒸汽

Z41T-10C

楔式闸阀主要外形尺寸法兰尺寸

按JB78 PN1.0MPa规定



口径
DN(mm)

Z41H(T)-10(10C)

L

D

H

H1

D0

40

165

145

250

295

160

50

180

160

270

325

180

65

195

180

300

380

180

80

210

195

330

420

200

100

230

215

410

520

200

125

255

245

470

610

240

150

280

280

550

710

240

200

330

335

700

915

320

250

380

390

830

1095

320

300

420

445

960

1275

400

350

450

500

1130

1500

400

400

480

565

1345

1760

500

450

510

615

1450

1920

500

500

540

670

1650

2170

720

600

600

780

-

-

-

700

660

895




800

720

1010




900

780

1110




1000

840

1220




1200

960

1450

-

-



楔式闸阀主要零件材料

型号

阀体

阀盖

闸板

阀杆螺母

阀杆

填料

Z41H(T)-10

灰铸铁

灰铸铁

不锈钢

油浸石棉盘根

Z41H(T)-10C

铸钢



闸阀订货主要事项:

闸阀介质压力等级内泄漏率阀门尺寸连接方式标准最大耐温最大耐压最大流量/每小时,闸阀阀体材质转动方式(手柄/蜗轮)内部阀体结构闸阀工作原理安装说明等相关技术资料当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的三精阀门公司专家为您审核把关。感谢您访问我们的网站【http://www.cnsjv.com

相关闸阀系列
Z941W电动不锈钢闸阀 Z41H法兰楔式闸阀 BZ41H/W保温闸阀 Z41W法兰不锈钢闸阀 焊接式真空闸阀
水封闸阀 PZ41H排渣闸阀 Z44H/Z48H快速排污阀 NKZ41H真空闸阀 法兰高压闸阀
波纹管闸阀 Z45X弹性座封闸阀 Z41X明杆弹性座封闸阀 Z15T内螺纹暗杆楔式闸阀 Z45T暗杆楔式闸阀
Z44T暗杆楔式闸阀 Z41T-10楔式闸阀 DZ41W不锈钢低温闸阀

三精阀门售后服务承诺

对于贵公司在三精阀门订购阀门产品,我厂在售后服务方面作如下承诺:

一、我公司对产品质量实行三包,即:包质、包换、保修;

二、合同签订后,保证保质、保量,按时交货;

三、本公司确保所提供阀门产品达到合同指标

四、对于需方的技术咨询,随时给予解答;

五、在交付设备时,本厂向需方交付以下资料:发货清单、产品合格证、产品样本、产品使用说明书、技术资料;

当接到用户反应质量问题的信函或电话后,保证24小时内作出答复最快解决问题。
