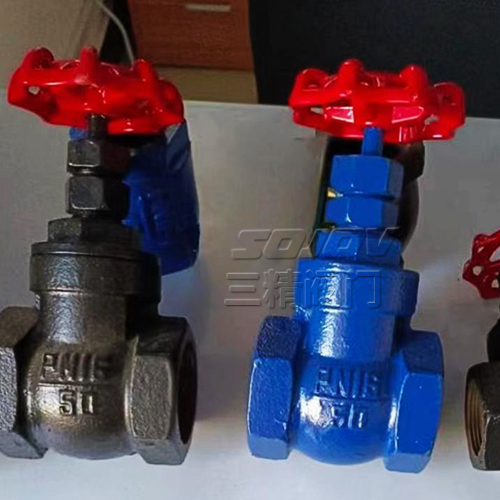

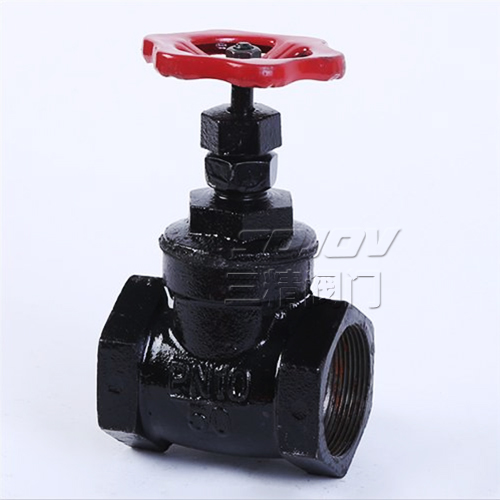

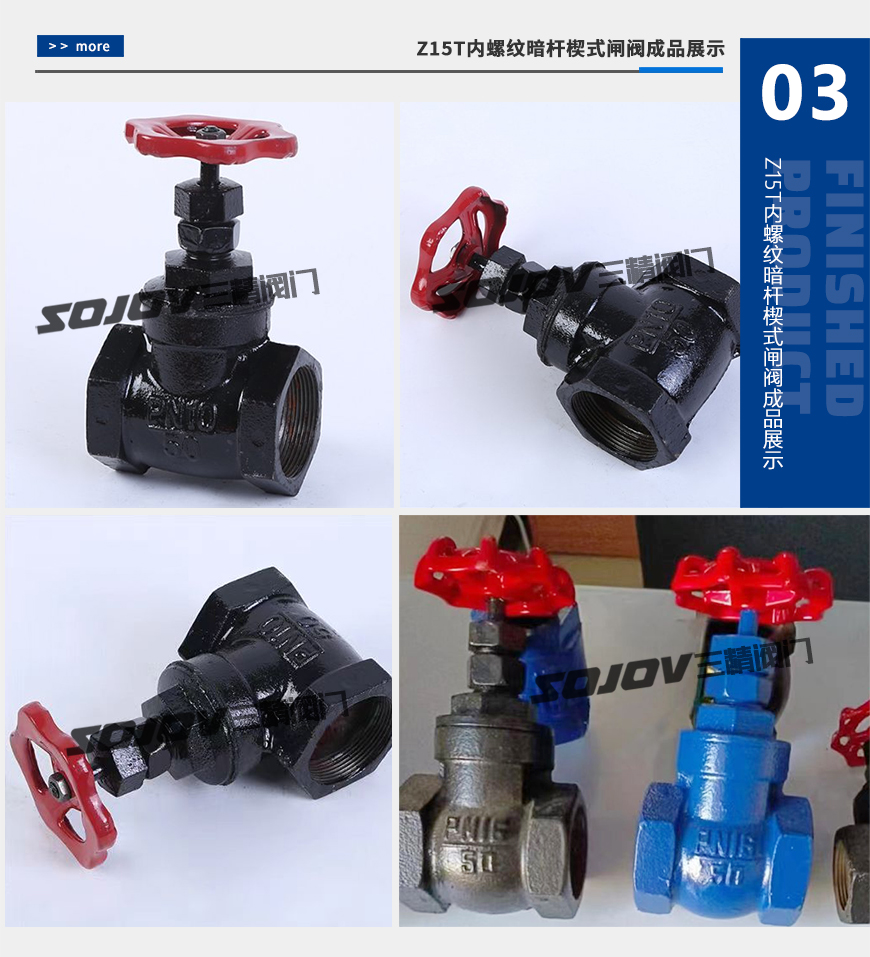

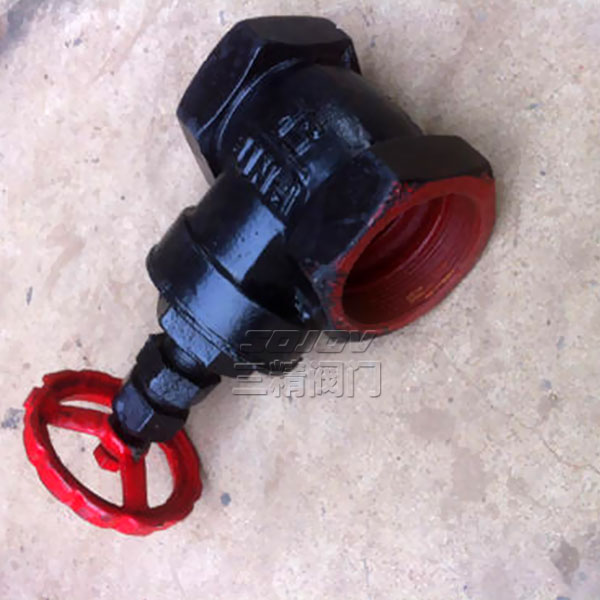

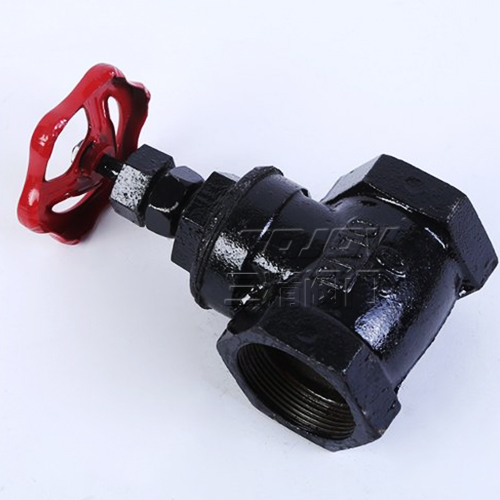

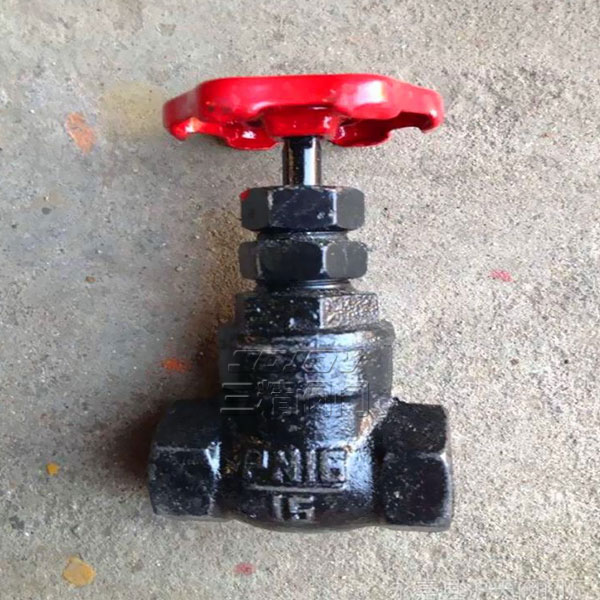

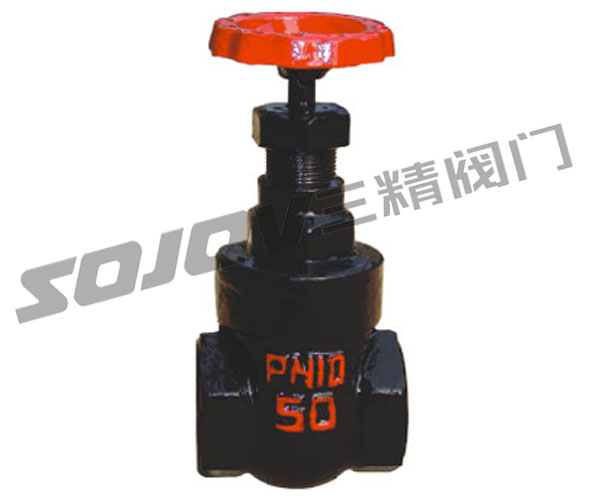

Z15T内螺纹暗杆楔式闸阀
  • Z15T内螺纹暗杆楔式闸阀
  • Z15T内螺纹暗杆楔式闸阀
  • Z15T内螺纹暗杆楔式闸阀
  • Z15T内螺纹暗杆楔式闸阀

Z15T内螺纹暗杆楔式闸阀


内螺纹闸阀型号:Z15T

公称通径:15MM-80MM

使用压力:1.0MPA-1.6MPA

连接方式:法兰连接

形式:手动

主要功能:起开关作用

使用介质:水工业管道

材质:铸铁

标准:机械部标准或定做非标



产品详情

内螺纹暗杆楔式闸阀主要技术参数

内螺纹闸阀 型号:Z15T

内螺纹闸阀   公称通径:15MM-80MM

内螺纹闸阀   使用压力:1.0MPA -1.6MPA

内螺纹闸阀   连接方式:法兰连接

内螺纹闸阀   形式:手动

内螺纹闸阀  主要功能:起开关作用

内螺纹闸阀  使用介质:水工业管道

内螺纹闸阀   材质:    铸铁

内螺纹闸阀  标准:机械部标准或定做非标


型号

公称压力MPa

试验压力MPa

工作
温度

使用
介质

壳体

密封

Z15T-10

1.0

1.5

1.1

≤120℃

水、蒸汽及其它非腐蚀性介质

阀体阀盖

灰铸铁

阀杆

碳钢

闸板密封圈

填料

油浸石棉盘根

内螺纹暗杆楔式闸阀主要外形尺寸


口径
DN(mm)

管螺纹
G(”)

尺   寸dimensions(mm)

L

L1

S

H

Do

15

1/2

65

12

27

105

65

20

3/4

70

14

34

120

65

25

1

80

15

42

150

80

32

11/4

85

16

55

155

80

40

11/2

95

20

60

170

100

50

2

110

22

80

210

100

65

21/2

120

25

95

240

135

80

3

145

30

105

275

140

100

4

155

30

135

300

160



闸阀订货主要事项:

闸阀介质压力等级内泄漏率阀门尺寸连接方式标准最大耐温最大耐压最大流量/每小时,闸阀阀体材质转动方式(手柄/蜗轮)内部阀体结构闸阀工作原理安装说明等相关技术资料当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的三精阀门公司专家为您审核把关。感谢您访问我们的网站【http://www.cnsjv.com
