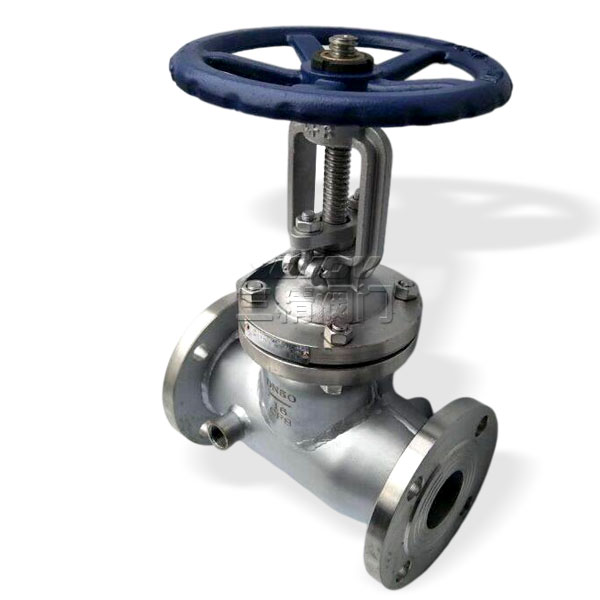

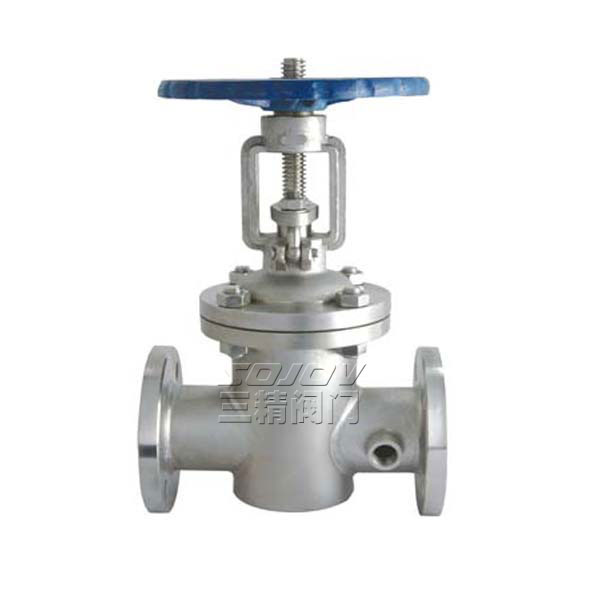

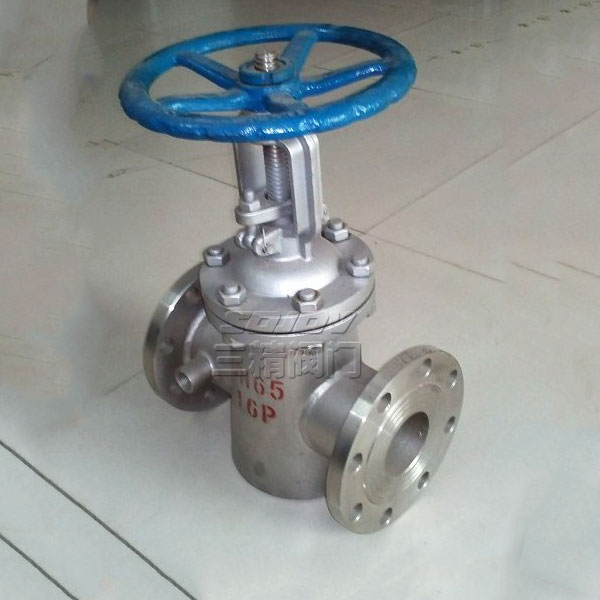

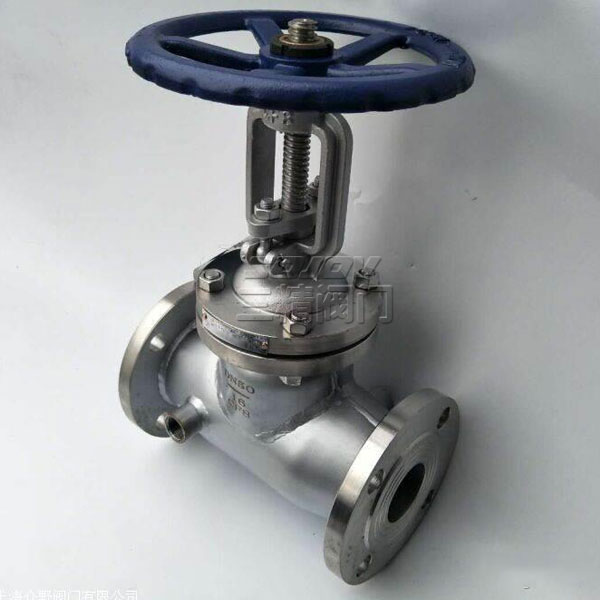

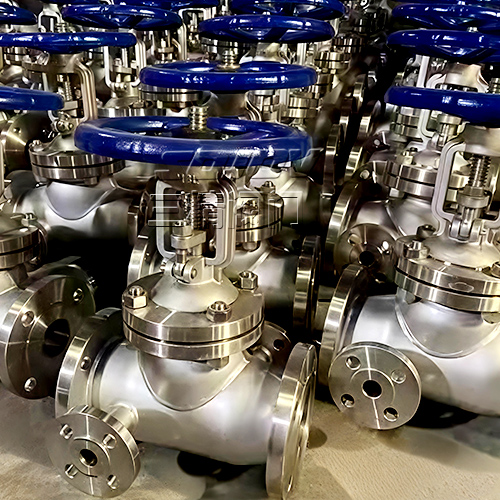

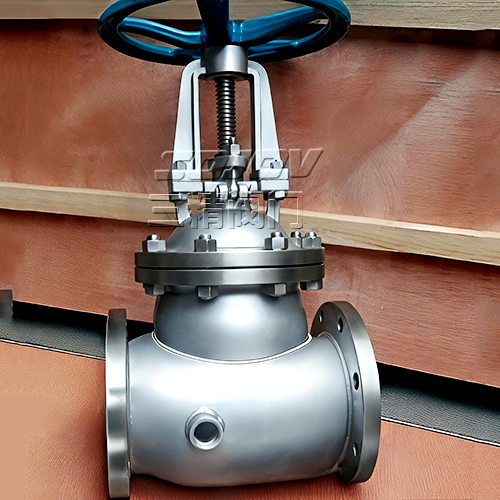

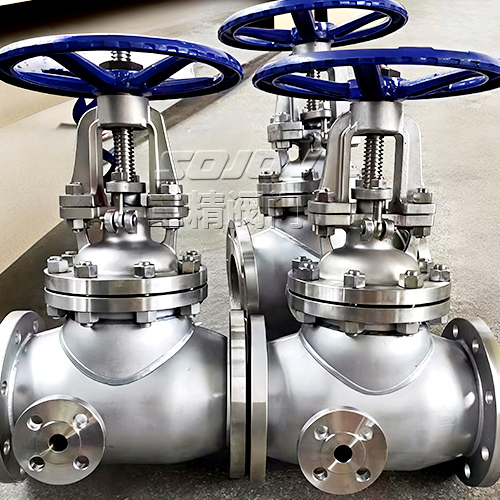

BZ41H保温闸阀,BZ41W不锈钢保温闸阀
设计与制造：GB12234
法兰尺寸：JB/T79 GB9113
压力温度：GB9131
结构长度：GB12221
对焊连接尺寸：-
检验与试验：GB13927
产品详情
BZ41H保温闸阀概述
保温闸阀主要用于石油、化工、冶金、制药等各类系统中，该阀门的夹套焊装于阀门的两法兰之间，阀门的侧面、底部设置有夹套的连接口，夹套中可自由地流过蒸汽或其它热的保温介质，确保粘稠介质可顺畅地流过阀门。
执行标准
保温闸阀主要零件材料
|
零件材料 |
材料 |
||
|
BZ41Y-16I-25I-40I |
BZ41Y-16I-25I-40I |
BZ41Y-16I-25I-40I |
|
|
阀体、阀造 |
铬钼钢 |
||
|
阀板 |
合金钢+硬质合金 |
铬镍钛钢 |
铬镍钼钛钢 |
|
阀杆 |
合金钢 |
||
|
阀杆螺母 |
铝铁青铜 |
||
|
手轮 |
灰铸铁、可锻铸铁 |
||
性能规范
|
型号 |
公称压力 |
工作温度℃ |
适用介质 |
|||
|
强度(水)(MPa) |
密封(水)(MPa) |
低压密封(空气)(MPa) |
||||
|
BZ41H-16C |
1.6 |
2.4 |
1.8 |
0.6 |
≤200 |
酸、碱类 |
|
BZ41W-25P(R) |
2.5 |
3.8 |
2.8 |
0.6 |
≤200 |
酸、碱类 |
|
BZ41W-40P(R) |
4.0 |
6.0 |
4.4 |
0.6 |
≤200 |
酸、碱类 |
|
BZ41W-64P(R) |
6.4 |
9.6 |
7.0 |
0.6 |
≤200 |
酸、碱类 |
外形尺寸和连接尺寸
|
型号 |
公称通径DN |
尺寸 |
|||||||
|
L |
D |
D1 |
D2 |
b-f |
Z-Φd |
H |
Do |
||
|
BZ41W-16P(R) |
15 |
130 |
95 |
65 |
45 |
16-2 |
4-14 |
170 |
120 |
|
20 |
150 |
105 |
75 |
55 |
16-2 |
4-14 |
190 |
140 |
|
|
25 |
160 |
115 |
85 |
65 |
16-2 |
4-14 |
205 |
160 |
|
|
32 |
180 |
135 |
100 |
78 |
18-2 |
4-18 |
270 |
180 |
|
|
40 |
200 |
145 |
110 |
85 |
18-3 |
4-18 |
310 |
200 |
|
|
50 |
250 |
160 |
125 |
100 |
18-3 |
4-18 |
358 |
240 |
|
|
65 |
265 |
180 |
145 |
120 |
18-3 |
4-18 |
373 |
240 |
|
|
80 |
280 |
195 |
160 |
135 |
20-3 |
8-18 |
435 |
280 |
|
|
100 |
300 |
215 |
180 |
155 |
20-3 |
8-18 |
500 |
300 |
|
|
125 |
325 |
245 |
210 |
185 |
22-3 |
8-18 |
614 |
320 |
|
|
150 |
350 |
280 |
240 |
210 |
24-3 |
8-23 |
674 |
360 |
|
|
200 |
400 |
335 |
295 |
265 |
26-3 |
12-23 |
818 |
400 |
|
|
250 |
450 |
405 |
355 |
320 |
30-3 |
12-25 |
969 |
450 |
|
|
300 |
500 |
460 |
410 |
375 |
30-4 |
12-25 |
1145 |
560 |
|
|
型号 |
公称通径DN |
尺寸 |
|||||||
|
L |
D |
D1 |
D2 |
D6 |
b-f |
Z-Φd |
H |
||
|
BZ41W-40P(R) |
15 |
130 |
95 |
65 |
45 |
40 |
16-2 |
4-14 |
135 |
|
20 |
150 |
105 |
75 |
55 |
51 |
16-2 |
4-14 |
190 |
|
|
25 |
160 |
115 |
85 |
65 |
58 |
16-2 |
4-14 |
205 |
|
|
32 |
180 |
135 |
100 |
78 |
66 |
18-2 |
4-18 |
270 |
|
|
40 |
200 |
145 |
110 |
85 |
76 |
18-3 |
4-18 |
310 |
|
|
50 |
250 |
160 |
125 |
100 |
88 |
20-3 |
4-18 |
371 |
|
|
65 |
280 |
180 |
145 |
120 |
110 |
22-3 |
8-18 |
39 |
|
|
80 |
310 |
195 |
160 |
135 |
121 |
22-3 |
8-18 |
455 |
|
|
100 |
350 |
230 |
190 |
160 |
150 |
24-3 |
8-23 |
551 |
|
|
125 |
400 |
270 |
220 |
188 |
176 |
28-3 |
8-25 |
628 |
|
|
150 |
450 |
300 |
250 |
218 |
204 |
30-3 |
8-25 |
708 |
|
|
200 |
550 |
375 |
320 |
282 |
260 |
38-3 |
12-30 |
885 |
|
|
250 |
650 |
445 |
385 |
345 |
313 |
42-3 |
12-24 |
960 |
|
|
型号 |
公称通径DN |
尺寸 |
|||||||
|
L |
D |
D1 |
D2 |
D6 |
b-f |
Z-Φd |
H |
||
|
BZ41W-64P(R) |
15 |
130 |
105 |
75 |
55 |
41 |
18-2 |
4-14 |
140 |
|
20 |
150 |
125 |
90 |
68 |
51 |
20-2 |
4-18 |
195 |
|
|
25 |
160 |
135 |
100 |
78 |
58 |
22-2 |
4-18 |
210 |
|
|
32 |
180 |
150 |
110 |
82 |
66 |
24-2 |
4-23 |
280 |
|
|
40 |
200 |
165 |
125 |
95 |
76 |
24-3 |
4-23 |
328 |
|
|
50 |
250 |
175 |
135 |
105 |
88 |
26-3 |
4-23 |
390 |
|
|
65 |
280 |
200 |
160 |
130 |
110 |
28-3 |
8-23 |
410 |
|
|
80 |
310 |
210 |
170 |
140 |
121 |
30-3 |
8-23 |
485 |
|
|
100 |
350 |
250 |
200 |
168 |
150 |
32-3 |
8-25 |
590 |
|
|
125 |
400 |
295 |
240 |
202 |
176 |
36-3 |
8-30 |
688 |
|
|
150 |
450 |
340 |
280 |
240 |
204 |
38-3 |
8-34 |
768 |
|
|
200 |
550 |
405 |
345 |
300 |
260 |
44-3 |
12-34 |
972 |
|
|
250 |
650 |
470 |
400 |
350 |
313 |
48-3 |
12-41 |
1059 |
|
保温阀门结构简介
保温阀门是在阀体焊装一层金属夹套，通过对金属夹套内注入蒸汽、导热油、冷却水、冷气等，使阀体的介质在常温、升温、降温等条件下，达到所需要的温度，起到保温或保冷的作用。保温阀门是用在常温下会凝固的高粘度、蒸汽或其它保温、保冷介质，确保阀内介质能够正常工作。
保温阀门作用原理
保温阀门具有良好的保温保冷特性，且阀门的通径与管径一致，同时又能有效降低管路中介质热量损失。具有良好的保温保冷特性，同时又能有效降低管路中介质热量损失。保温阀门在石油、化工、冶金、制药等各类系统中得到较多应用，有效降低管路中介质热量的损失，防止介质结晶、凝固等相象的出现。保温阀门的作用是在温度高或低的情况下通过阀门时，保温阀门内的物质对介质产生保温效果，使介质不会凝结或粘在阀体内部，让阀门的启闭能正常运作。
保温阀门分类
三精阀门产品符合GB、DIN、ANSI等国际标准。保温阀门还分为：保温球阀、保温闸阀、保温蝶阀、保温放料阀、保温截止阀、保温止回阀、保温过滤器。保温阀门等。产品使用范围广、适合大小口径、品种齐全。由于保温阀门的品种繁多，详细的结构原理可质询本公司的技术工程师。
保温阀门标准
闸阀：设计与制造【GB12234】
旋塞阀：设计制造标准【GB/T 22130】
截止阀：设计制造标准【GB/T 12234】
球阀：设计制造标准【GB/T12224、ASME B 16.34】
