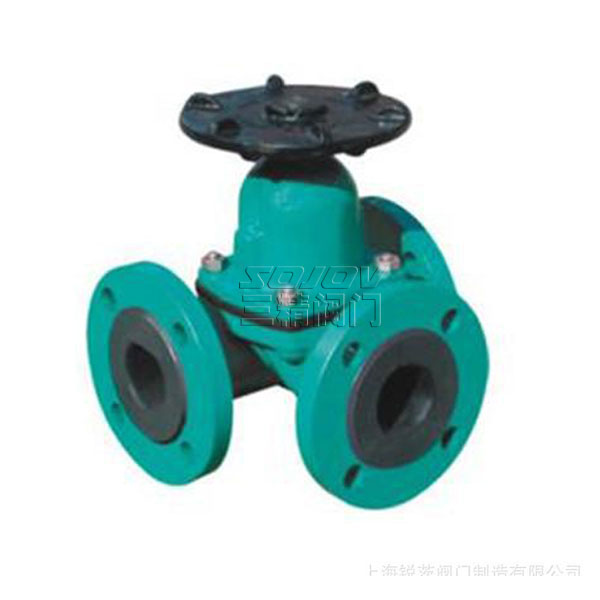

G49J三通衬胶隔膜阀
产品详情
三通隔膜阀用途：
三通隔膜阀专用于控制非腐蚀性或一般腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种橡胶，适用于不同工作温度和流体管路。适用温度：≤85℃、≤100℃、 ≤120℃、≤150℃（按照衬里和隔膜材料）压力等级：PN1.0
三通隔膜阀 材料：
阀体：铸铁、球墨铸铁、碳钢、不锈钢 阀盖：铸铁、球墨铸铁、碳钢、不锈钢 衬里：无衬里、橡胶 隔膜：橡胶 阀瓣：铸铁 阀杆：碳钢、不锈钢 手轮：铸铁
三通隔膜阀测试：
衬里层：电火花检测 试验与检验按GB/T13297标准 公称压力：PN（Mpa） 阀体：PN×1.5 密封：PN×1.1
三通隔膜阀结构特点：
隔膜阀是一种特殊形式的截止阀；1、弹性密封的开闭件，确保没有内漏；2、流线型的流道，使得压力损失小；3、没有填料函，因此没有外漏；4、阀体与盖被中间隔膜隔开，使得隔膜上方的阀盖，阀杆零件不受介质侵蚀；5、隔膜可更换，维护费用低；6、衬里材料的多样性，可适用于各种介质，并具有良好的耐腐蚀性。
三通隔膜阀主要尺寸及重量：
|
DN |
公称压力 |
工作压力 |
L |
D |
D1 |
n-φd |
F |
H1 |
H2 |
D0 |
质量 |
|
25 |
1．0 |
1．0 |
160 |
96 |
115 |
85 |
4-14 |
108 |
120 |
66 |
5．5 |
|
32 |
180 |
118 |
135 |
100 |
4-18 |
138 |
157 |
96 |
8．5 |
||
|
40 |
200 |
135 |
145 |
110 |
4-18 |
147 |
167 |
96 |
12．5 |
||
|
50 |
230 |
150 |
160 |
125 |
4-18 |
167 |
192 |
96 |
17 |
||
|
65 |
290 |
182 |
180 |
145 |
4-18 |
194 |
229 |
165 |
24．5 |
||
|
80 |
310 |
210 |
195 |
160 |
4-18 |
212 |
252 |
230 |
33．5 |
三精阀门公司订货须知：
一、①三通隔膜阀 产品名称与型号②三通隔膜阀 口径③三通隔膜阀 是否带附件以便我们的为您正确选型④三通隔膜阀 的使用压力⑤三通隔膜阀 的使用介质的温度。
二、若已经由设计单位选定三精公司的三通隔膜阀 型号，请按三通隔膜阀 型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的三精阀门公司专家为您审核把关。
感谢您访问我们的网站【http://www.cnsjv.com三精阀门公司】如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
