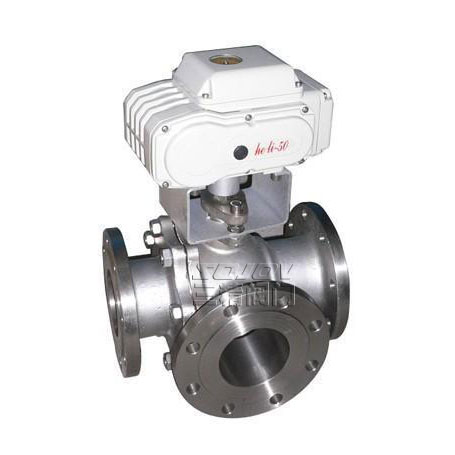

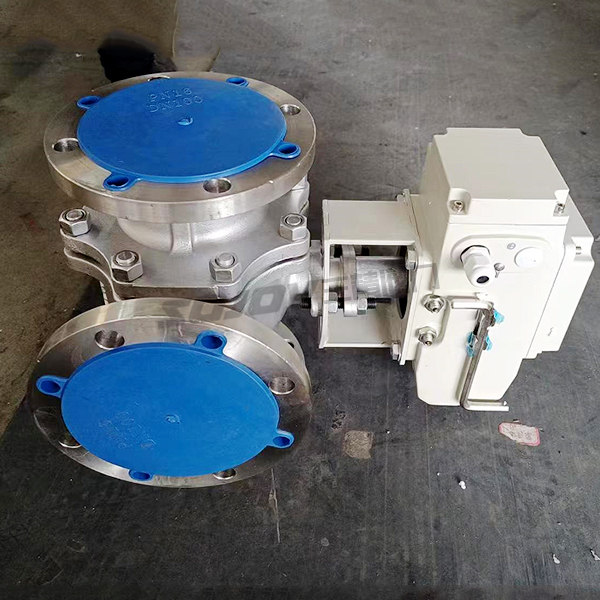

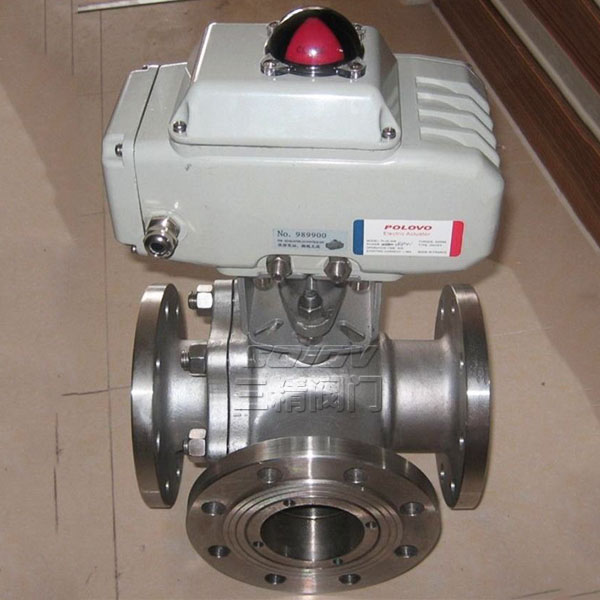

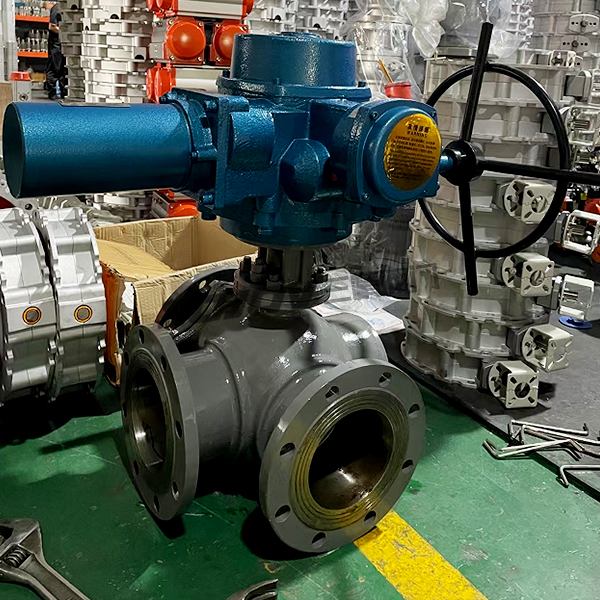

Q944F/Q945F电动三通球阀
型号：Q944F Q945F
通径：25MM-250MM
使用压力：1.6MPA -4.0MPA
连接方式：法兰连接
操作操作方式：电动
主要功能：起开关作用
使用介质：水.油品.蒸汽
材质：铸钢.不锈钢
标准：机械部标准或定做非标
产品详情
电动三通球阀产品介绍
|
电动三通球阀型号：Q944F Q945F |
电动三通球阀 通径：25MM-250MM |
电动三通球阀 使用压力：1.6MPA -4.0MPA |
|
电动三通球阀 连接方式：法兰连接 |
电动三通球阀 操作操作操作方式：电动 |
电动三通球阀 主要功能：起开关作用 |
|
电动三通球阀使用介质：水.油品.蒸汽 |
电动三通球阀材质：铸钢.不锈钢 |
电动三通球阀 标准：机械部标准或定做非标 |

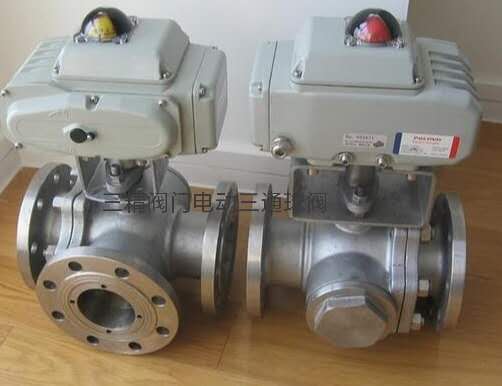

电动三通球阀可分为L形和T形，L形（Q944F）三通球阀用于介质流向的切换，能使相互垂直的两个通道连接；T形
（Q945F）三通球阀用于介质分流、合流及流向切换。
电动三通球阀性能参数:
| 试验压力 | 公称压力（Mpa） | ||||
| Mpa | 1.6 | 2.5 | 4.0 | CL150 | JIS10K |
| 强度试验 | 2.4 | 3.8 | 6.0 | 3.2 | 2.4 |
| 密封试验 | 1.8 | 2.8 | 4.4 | 2.2 | 1.5 |
| 气密试验 | 0.5-0.7 | ||||
| 工作温度 | PTFE≤180℃ PPL≤300℃ | ||||
| 适用温度 | C：水、油、气；P：硝酸类；R：醋酸类 | ||||
电动三通球阀主要零件材料:
| 阀体、阀盖 | WCB、CF8 |
| 球体 | WCB+Hcr、CF8 |
| 阀杆 | 2Cr13、CF8 |
| 阀座 | PTFE |
| 填料 | PTFE |
电动三通球阀主要外形尺寸:
| 公称压力 | 公称通径 | L | L1 | H | W | 重量（kg) | |||||
| Mpa | mm | in | mm | mm | mm | mm | 1.6 | 2.5 | 4.0 | CL150 | JIS10K |
|
1.6 |
15 | 1/2 | 130 | 65 | 62 | 100 | 2.5 | 3.0 | 3.5 | 2.5 | 2.5 |
| 20 | 3/4 | 150 | 75 | 68 | 160 | 3.0 | 3.5 | 4.5 | 3.0 | 3.6 | |
| 25 | 1 | 160 | 80 | 75 | 160 | 4.8 | 5.0 | 6 | 5.0 | 5.0 | |
| 32 | 1 1/4 | 180 | 90 | 85 | 200 | 6.5 | 7 | 8.5 | 7 | 7 | |
| 40 | 1 1/2 | 200 | 100 | 95 | 200 | 8.5 | 9 | 10.5 | 9 | 9 | |
| 50 | 2 | 230 | 115 | 110 | 250 | 11 | 12 | 14 | 12 | 11 | |
| 65 | 2 1/2 | 290 | 145 | 130 | 300 | 15 | 17 | 20 | 16 | 16 | |
| 80 | 3 | 310 | 155 | 155 | 400 | 21 | 22 | 32 | 21 | 22 | |
| 100 | 4 | 350 | 175 | 180 | 500 | 33 | 36 | 50 | 36 | 36 | |
| 125 | 5 | 400 | 200 | 250 | 600 | 65 | 70 | 80 | 68 | 70 | |
| 150 | 6 | 480 | 240 | 275 | 800 | 103 | 110 | 120 | 105 | 105 | |
| 200 | 8 | 580 | 290 | 325 | 1000 | 152 | 168 | 180 | 160 | 160 | |
三精阀门公司订货须知：
一、① 电动三通球阀产品名称与型号②电动三通球阀口径③电动三通球阀是否带附件以便我们的为您正确选型④电动三通球阀的使用压力⑤电动三通球阀的使用介质的温度。
二、若已经由设计单位选定三精公司的电动三通球阀型号，请按电动三通球阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的三精阀门公司专家为您审核把关。
