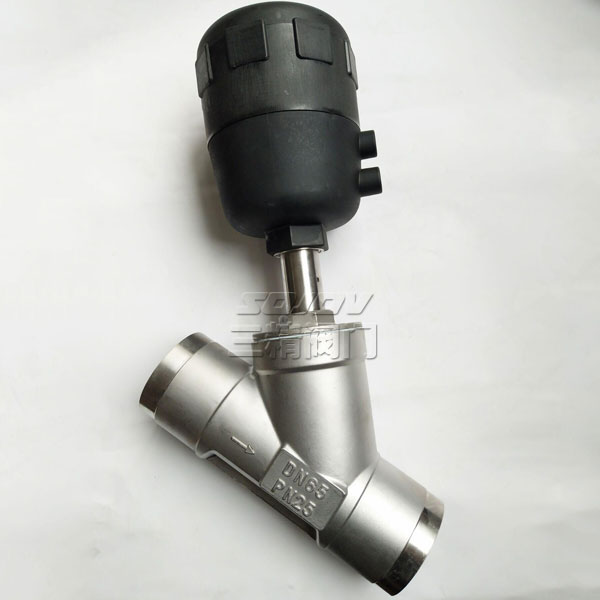

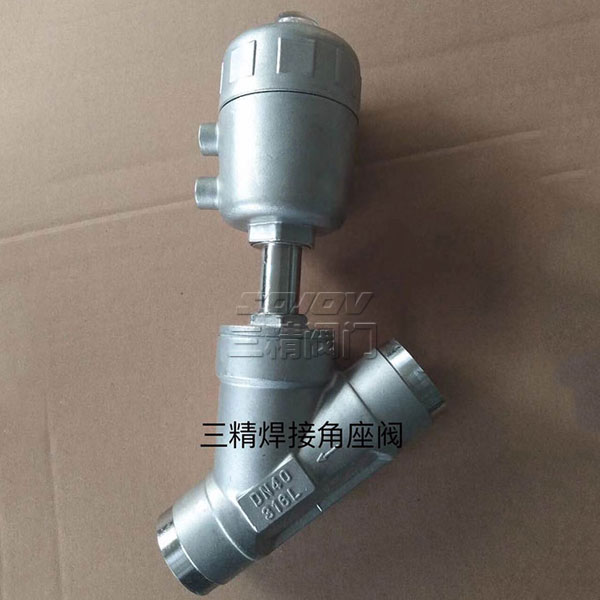

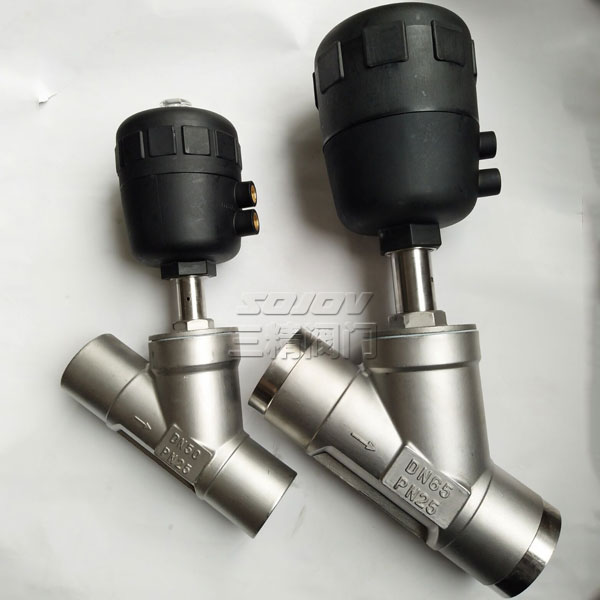

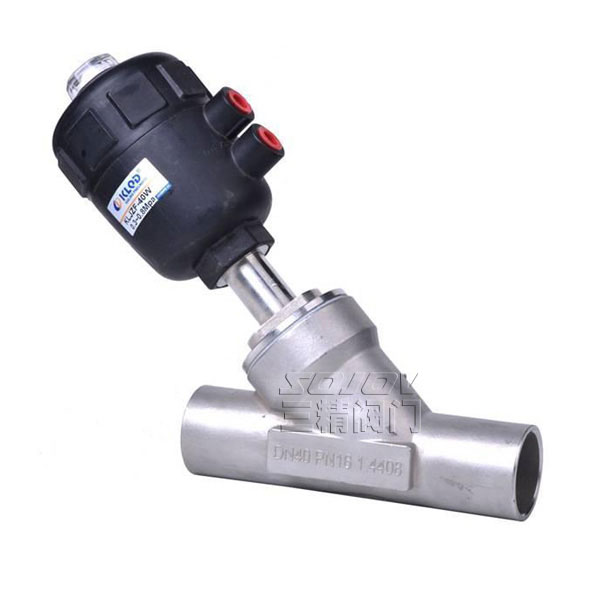

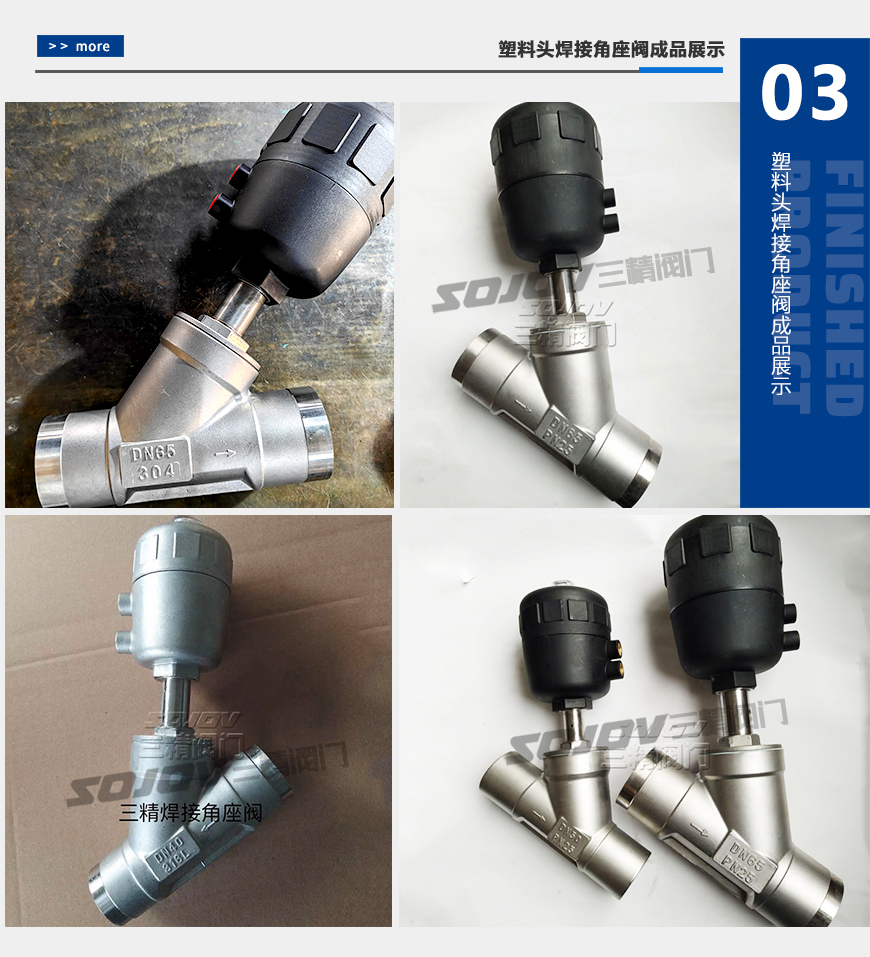

塑料头焊接角座阀
塑料头焊接角座阀广泛用于啤酒，纺织印染和漂白，制药及医疗设备，食品加工，橡胶机械，有机和无机化工，清洗消毒高温灭菌，水处理等行业，适用于介质为水，液体，中性气体，水蒸汽，轻微腐蚀性气体及液体，与电磁阀及其他阀门相比，具有投资经济，使用安全，免维护，寿命长的特点。

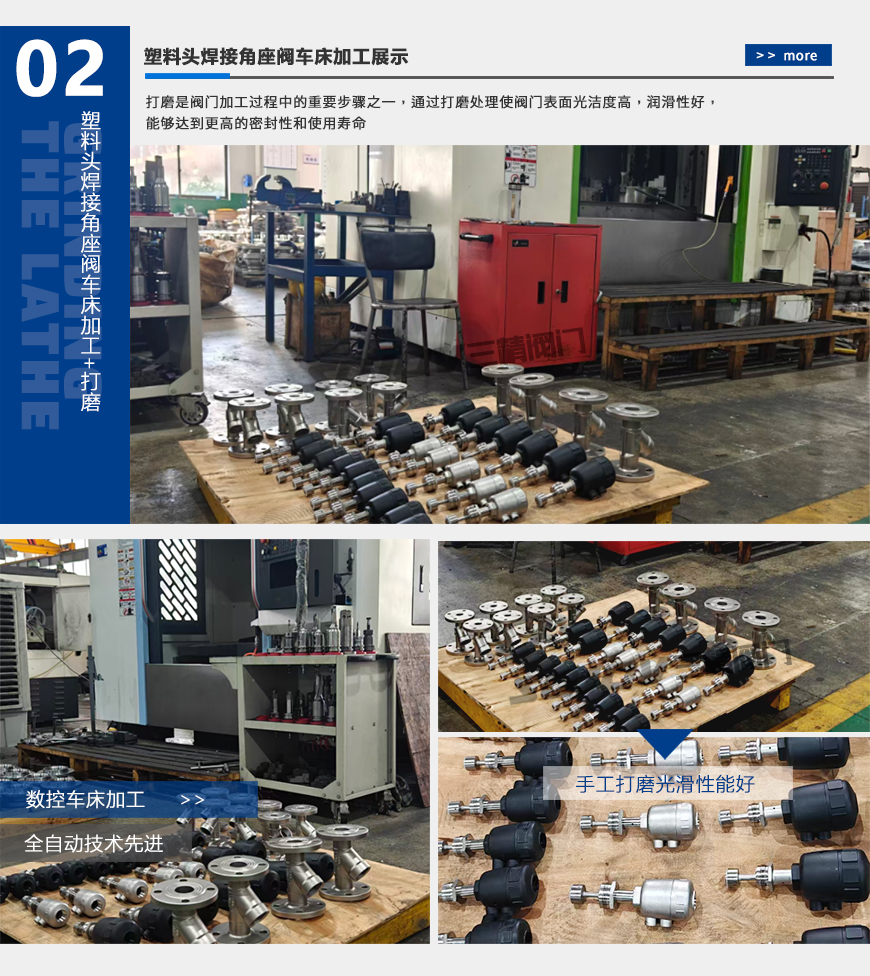

产品详情
塑料头焊接角座阀概述
塑料头焊接角座阀广泛用于啤酒，纺织印染和漂白，制药及医疗设备，食品加工，橡胶机械，有机和无机化工，清洗消毒高温灭菌，水处理等行业，适用于介质为水，液体，中性气体，水蒸汽，轻微腐蚀性气体及液体，与电磁阀及其他阀门相比，具有投资经济，使用安全，免维护，寿命长的特点。
塑料头焊接角座阀应用选项参数
| 控制形式 | 直动式 | 阀体 | 不锈钢CF8M |
| 结构 | 角座阀 | 阀芯材料 | 不锈钢 |
| 接口 | G1/2-G2 | 阀座密封 | PTEF |
| 粘度 | 600mm2/s | 活塞密封 | FKM/NBR |
| 介质温度 | PTFE:-10℃~+180℃ | 安装 | 任何位置 |
| 环境温度 | -10℃~+60℃ | 控制介质 | 空气 中性 气体 蒸汽 |
气缸材质：不锈钢/聚酰胺 阀座密封：PTFE（温度-20℃~+180℃）/F46（-20℃~+220℃）
选配附件：电磁阀/限位开关反馈信号/电气定位器/空气过滤减压阀
塑料头焊接角座阀链接尺寸数据
| DN | L | T | f | D | D1 | D2 | H | A | B | n-￠d | 执行器 |
| 15 | 120 | 14 | 2 | 95 | 65 | 40 | 145 | 185 | 62 | 4-14 | 50 |
| 20 | 130 | 14 | 2 | 105 | 75 | 50 | 155 | 188 | 62 | 4-14 | 50 |
| 25 | 140 | 14 | 2 | 115 | 85 | 60 | 158 | 198 | 62 | 4-14 | 50 |
| 32 | 150 | 16 | 2 | 135 | 100 | 70 | 195 | 225 | 76 | 4-18 | 63 |
| 40 | 180 | 16 | 2 | 145 | 110 | 80 | 205 | 240 | 76 | 4-18 | 63 |
| 50 | 195 | 16 | 2 | 160 | 125 | 92 | 208 | 255 | 76 | 4-18 | 63 |
| 65 | 230 | 18 | 2 | 185 | 145 | 92 | 220 | 270 | 96 | 4-18 | 80 |
| 80 | 250 | 18 | 2 | 195 | 160 | 92 | 262 | 290 | 114 | 8-18 | 100 |
| 100 | 280 | 18 | 2 | 215 | 180 | 115 | 292 | 320 | 114 | 8-18 | 100 |
塑料头焊接角座阀主要零部件
| 名称 | 材料 | 名称 | 材料 |
| 阀体 | CF8M | 锁紧螺母 | Hpb59-1 |
| 六角螺母 | 1Cr18Ni9Ti | 指示杆 | Hpb59-1 |
| 阀芯密封垫 | PTFE | 常闭弹簧 | 65Mn-D |
| 阀芯体 | OCr178Ni12Mo2 | 缸体 | CF8M |
| 阀体密封垫 | FKM | 顶盖 | PC |
| 连接 | CF8M | Y型圈 | FKM |
| 阀杆 | OCr178Ni12Mo2 | O型圈 | NBR |
| 阀杆密封套 | PTFE | 阀盖 | CF8M |
| 阀杆密封圈 | PTFE | 含油轴承 | |
| 压紧密封垫 | PTFE | 垫圈 | Hpb59-1 |
| 弹簧挡圈 | 活塞环 | FKM | |
| 密封弹簧 | 65Mn-D | 活塞 | Hpb59-1 |
塑料头焊接角座阀主要链接尺寸参数
|
口
英寸
|
内孔
mm
|
KV值
m3/h
|
最大工作
压力(bar)
|
要求最小
气源压力(bar)
|
执行机构
尺寸mm
|
流向 |
| G3/8 | 13 | 3.7 | 0-16 | 4.0 | 40 | 阀座上方 |
| G1/2 | 13 | 4.2 | 0-16 | 2.7 | 50 | 阀座上方 |
| G3/4 | 20 | 8.0 | 0-16 | 2.7 | 50 | 阀座上方 |
| G1 | 25 | 19.0 | 0-16 | 2.0 | 63 | 阀座上方 |
| G11/4 | 32 | 27.5 | 0-16 | 2.0 | 63 | 阀座上方 |
| G11/2 | 40 | 42.0 | 0-16 | 2.0 | 63 | 阀座上方 |
| G2 | 50 | 52.0 | 0-16 | 2.0 | 63 | 阀座上方 |
| G21/2 | 65 | 77.0 | 0-14 | 1.6 | 80 | 阀座上方 |
