ZDLS电子式电动角式调节阀
  • ZDLS电子式电动角式调节阀
  • ZDLS电子式电动角式调节阀
  • ZDLS电子式电动角式调节阀
  • ZDLS电子式电动角式调节阀

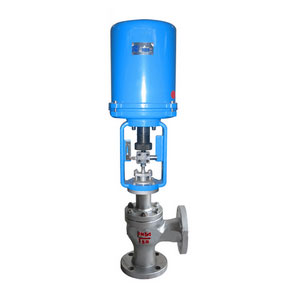

ZDLS电子式电动角式调节阀

品牌:三精阀门

阀门型号:ZDLS

通径规格:DN20~DN200mm

结构形式:角型铸造阀

阀体材质:铸钢(WCB)、不锈钢(304、316、316L)

公称压力:PN16、PN40、PN64

适用温度:-17℃-450℃(具体见产品详情)

应用范围:高粘度、含有悬浮物和颗粒状物质的气体、液体

产品特点:角式阀体无死角,便于吹扫,维护简单


产品详情

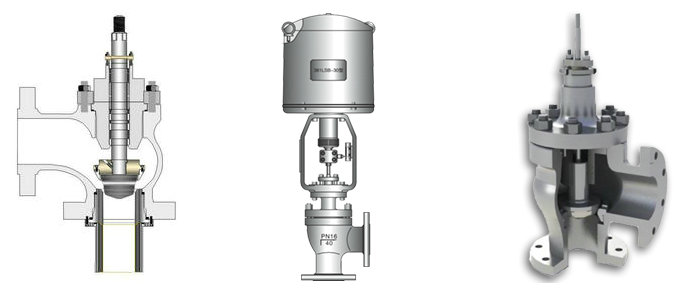

电子式电动角式调节阀概述

ZDLS电子式电动角式调节阀阀体为直角型,专用于介质粘度大、易结晶、含有悬浮颗粒、90度弯接头处,且角式阀体无死角,便于吹扫,维护简单被广泛应用。电子式电动角式调节阀一般采用单座或者平衡式套筒阀瓣,内有伺服放大器,输入控制信号(4-20mADC或1-5VDC)及电源,即可控制阀门开度,达到对压力、流量、液位、温度等工参数的调节,在一些高压差场合也可以多级调节。

电子式电动角式调节阀特点

电动角式调节阀具有结构紧凑、重量轻 、动作灵敏、流体通道呈流线型、压降损失小、阀容量大、流量特性精确、拆装方便等优点。广泛应用于精确控制气体、液体等介质,工艺参数如压力、流量、温度、液位保持在给定值,特别适用于具有高粘度、含有悬浮物和颗粒状物质的调节,可避免结焦、堵塞,便于自净与清洗的场合。

电子式电动角式调节阀参数

阀体
形      式 角型铸造阀
公称通径 20.25. 32. 40. 50. 65. 80. 100. 125. 150. 200mm
公称压力 PN16、40、64bar
法兰标准 JB/T79.1-94、79.2-94等
材      料 铸钢、铸不锈钢
上      阀 标准型:-17-230℃散热型:230-450℃低温型:-60--196℃波纹管密封型:-40-350℃
阀盖形式 螺栓压紧式
填      料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石墨填料

阀内组件
阀芯型式 单座柱塞式阀芯
流量特性 等百分比特性和线性特性
材      料 不锈钢、不锈钢堆司太莱合金、钛和耐腐蚀台金等。

电子式电动角式调节阀执行结构

执行机构
型      式 381 LSA-08 381 LSA-20 381 LSB-30 381 LSB-50 381 LSC-65 381 LSC-99 381 LSC-160
活塞直径 381 LXA-08 381 LXA-20 381 LXB-30 381 LXB-50 381 LXC-65 381 LXC-99 381 LXC一160
输出力推(N) 800 2000 3000 5000 6500 10000 16000
最大行程L(mm) 30 60 100
工作速度( mm/s) 4.2 2.1 3.5 1.7 2.8 2.0 1.0
主要技术参数 电源电压:220W50Hz输入信号:4-20mA或1-5V.DC输出信号:4-20mA.DC
防护等级:相当IP55 隔爆标志:Exd|| BT4 手操功能:手柄
环境温度:-25 +70℃ 环境湿度:≤95%
