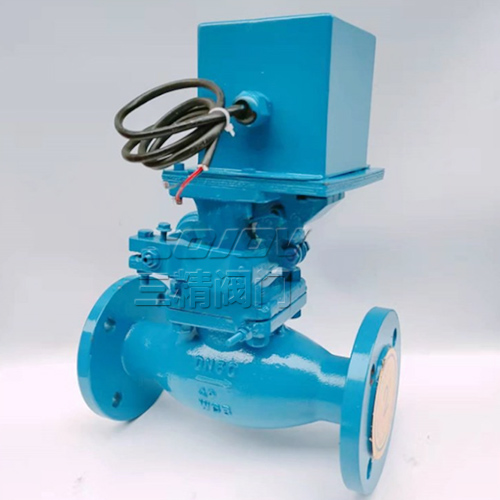

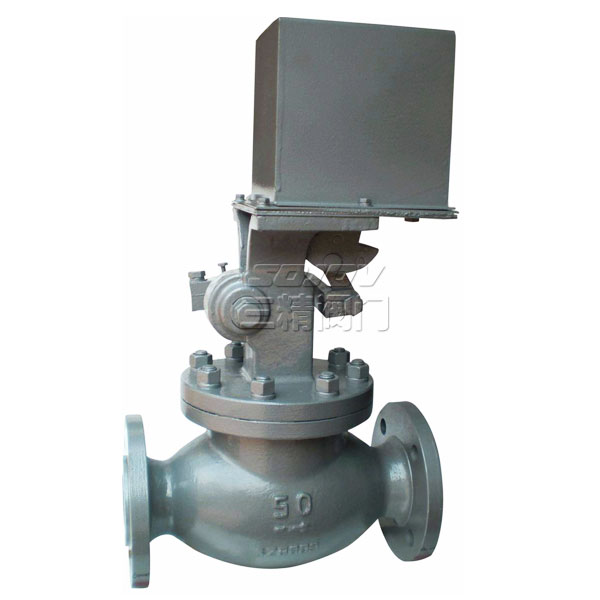

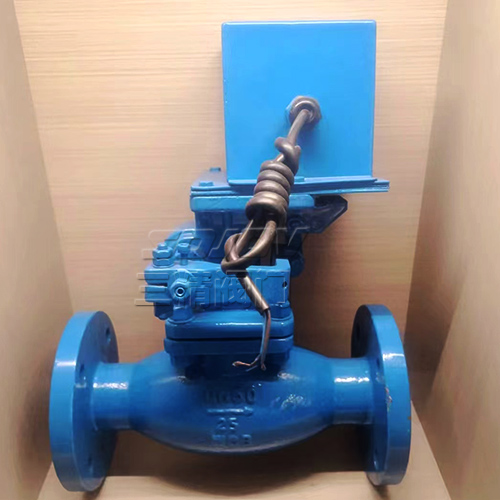

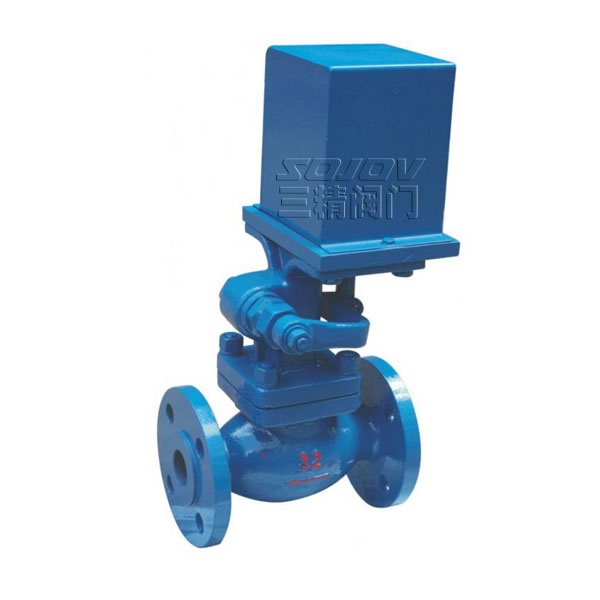

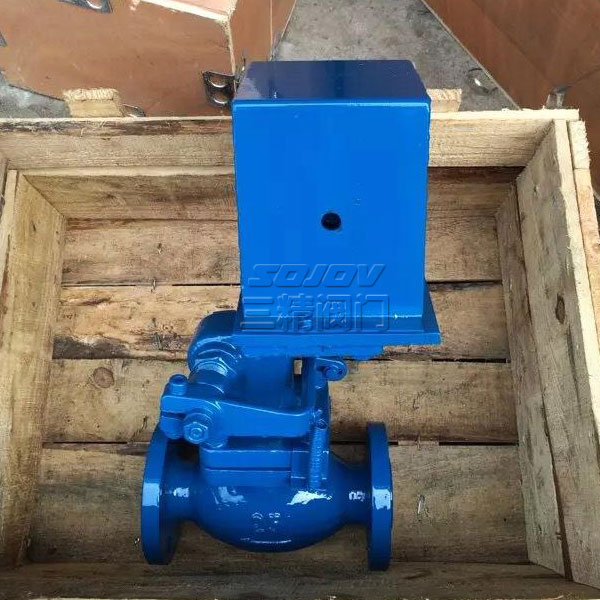

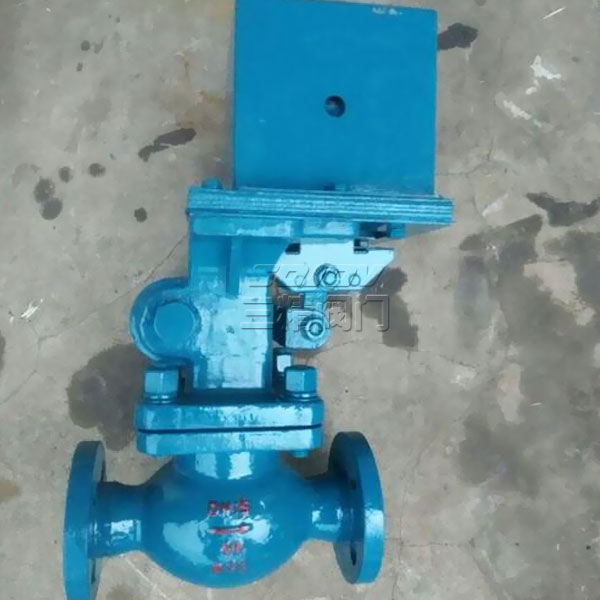

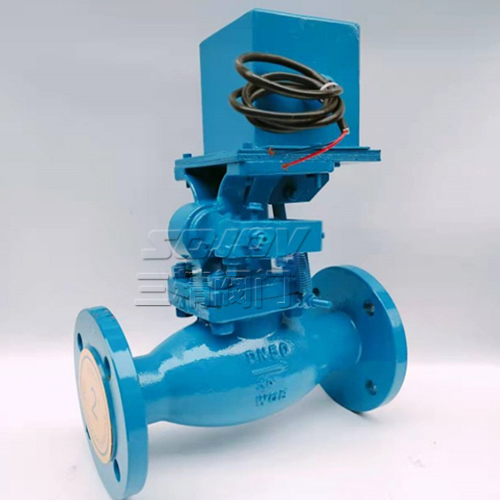

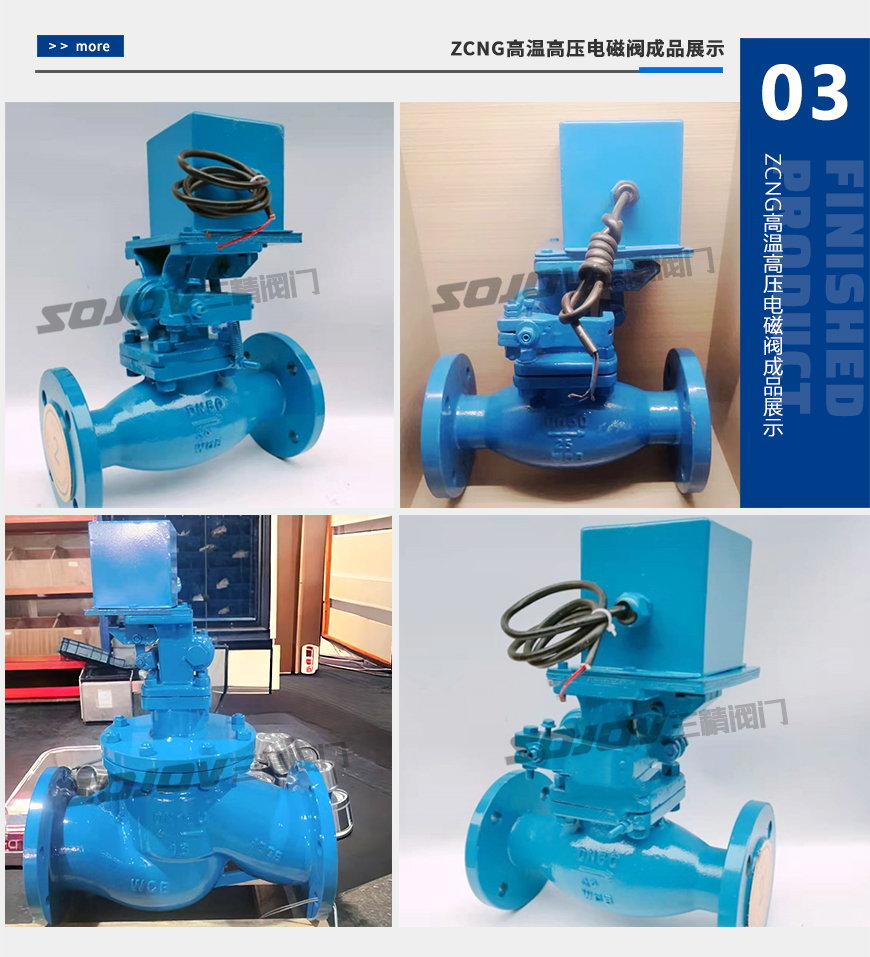

ZCNG高温高压电磁阀
产品详情
ZCZG ZCZH高温电磁阀
|
高温电磁阀型号：ZCZG ZCZH |
高温电磁阀通径：10MM-100MM |
高温电磁阀使用压力：1.0MPA -10MPA |
|
高温电磁阀连接方式：法兰连接 |
高温电磁阀操作形式：电磁线圈通电 |
高温电磁阀主要功能：起开关作用 |
|
高温电磁阀使用介质：蒸汽管道 |
高温电磁阀材质：WCB铸钢 |
高温电磁阀标准：机械部标准或定做非标 |
ZCZG ZCZH 高温电磁阀用途
ZCZG ZCZH 高温电磁阀是先导直动型的电磁阀，其通用介质范围较广，可分别使用于水、轻油、重油、非腐蚀性气体及蒸汽等流体，如电站抽气管道疏水系统和蒸发器的排气系统中，主要是对管道中的介质进行双位自动调节和远程控制。
ZCZG ZCZH 高温电磁阀型号规格说明
ZCZG ZCZH 高温电磁阀特点
耐高温：采用金属硬密封，提高了使用温度。
耐磨：选材合理，阀杯和导向套间巧秒地利用流体的润滑作用，减少磨损。
ZCZG ZCZH 高温电磁阀结构原理
ZCZG ZCZH 高温电磁阀工作原理
电磁阀电磁铁通电时，连杆被提升，带动转轴转动，副阀打开。由于副阀被开启，主阀阀杯上部的压力流体被排出，因此主阀阀杯下部的压力比上部高，这样下部的压力将主阀阀杯向上推开。主阀被打开后，上下压力相等，阀杯在电磁力、上下压力作用下，置于平衡状态，阀门开通。断电时在衔铁自重及返回弹簧作用下，关下副阀，副阀关闭后，随之主阀阀杯上部的压力升高而将主阀阀杯压下，达到断流密封作用，阀门关闭。
ZCZG ZCZH 高温电磁阀技术参数
|
介质温度℃
|
ZCZG
|
≤250
|
||||||||
|
ZCZH
|
≤400
|
|||||||||
|
公称压力
（MPa） |
ZCZG
|
2.5
|
||||||||
|
ZCZH
|
4.0
|
|||||||||
|
工作压差
（MPa） |
ZCZG
|
0.1~2.5
|
||||||||
|
ZCZH
|
0.1~4.0
|
|||||||||
|
公称通径
（mm） |
10
|
15
|
20
|
25
|
32
|
40
|
60
|
65
|
80
|
100
|
|
功耗
|
0.15KVA
|
0.46KVA
|
0.15KVA
|
|||||||
|
电源电压
|
AC220V其余规格可作特殊订货
|
|||||||||
|
额定流量系数
（KV） |
按JB/T7352-94规定
|
|||||||||
|
泄漏量（m/min）
|
按JB/T7352-94·F规定
|
|||||||||
ZCZG ZCZH 高温电磁阀外形尺寸
|
DN
|
L
|
H
|
D
|
D1
|
D2
|
D3
|
b
|
f1
|
f
|
n-d
|
|
10
|
160
|
298
|
90
|
60
|
34
|
41
|
16
|
4
|
2
|
4-Φ14
|
|
15
|
160
|
298
|
95
|
65
|
39
|
45
|
16
|
4
|
2
|
4-Φ14
|
|
20
|
200
|
304
|
105
|
75
|
50
|
55
|
16
|
4
|
2
|
4-Φ14
|
|
25
|
200
|
304
|
115
|
85
|
57
|
65
|
16
|
4
|
2
|
4-Φ14
|
|
32
|
200
|
314
|
140
|
100
|
65
|
78
|
18
|
4
|
2
|
4-Φ18
|
|
40
|
260
|
460
|
150
|
110
|
75
|
85
|
18
|
4
|
3
|
4-Φ18
|
|
50
|
300
|
460
|
165
|
125
|
87
|
100
|
20
|
4
|
3
|
4-Φ18
|
|
65
|
290
|
433
|
185
|
145
|
109
|
120
|
22
|
4
|
3
|
8-Φ18
|
|
80
|
310
|
433
|
200
|
160
|
120
|
135
|
22
|
4
|
3
|
8-Φ18
|
|
100
|
350
|
461
|
235
|
190
|
149
|
160
|
24
|
4.5
|
3
|
8-Φ22
|
ZCZG ZCZH 高温电磁阀安装须知
安装时电磁阀线圈向上，并保持垂直位置，电磁阀上箭头或标记应与管道流向一致，不得安装在有溅水或漏水的地方电磁阀的工作介质应清洁无颗粒杂质，电磁阀内件表面上的污物及过滤器，需定期清洁干净。在电磁阀发生故障时，为了及时隔离电磁阀，并保证系统正常运行，最好安装旁路装置（如图一）。在管路系统中，安装在支路上的电磁阀通径应小于主管道阀门的通径（如图二）。安装电磁阀前，管道必须清洗干净。建议在阀前安装过滤器，蒸汽管道安装疏水阀。不能将阀安装在管道的低凹处，以免因蒸汽冷凝水、杂质等沉淀在阀内而防碍动作。不能在爆炸危险场合使用。在管路刚性不足情况下，建议把阀前管道用支架固定，以免电磁阀工作时引起振动。在安装前，要注意看清产品标牌，认真阅读使用说明书，判断产品是否符合使用条件。电磁阀前后管道上需安装压力表，以便观察管道压力。
ZCZG ZCZH 高温电磁阀使用保养
建议使用单位派专人负责使用保养。
电磁阀安装后需通入介质实验动作数次，确认正常后方可投入正式使用。
应定期清洗大阀内外及衔吸合面的污物，注意不要损坏密封面。
电磁阀较长时间不用时，应关闭阀前手动阀，重新启用时，蒸汽电磁阀应将冷凝水排除干净，并作试动作数次，待开关正常后方可投入使用。
电磁阀从管路上卸下不用时，应将内部及零件拭净并用压缩空气吹净储存。
使用时间较长时，如活塞与阀座间密封不好，可将活塞密封面重新磨平，再和阀座研磨。
工作时，要注意阀门前后压力表，要求工作压力不得超过额定压力，工作压差必须在额定压差范围内。当工作压力超过额定压力或工作压差超过额定压差时，电磁阀要停止使用，关闭前后手动阀，以免电磁阀爆炸和泄漏。
