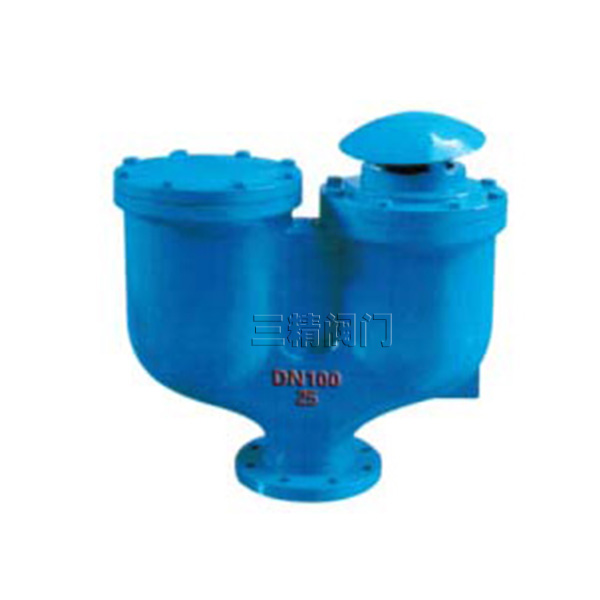

高压复合式排气阀
高压复合式排气阀装于泵浦出水口处或高压送配水管线中，用以大量排除管道中的集结空气，以增进水管及抽水机使用效率，且管内一旦出现负压时，此阀能迅速吸入空气。以免管线因负压而损坏。
产品详情
GKPQ242X高压复合式排气阀简介：
高压复合式排气阀装于泵浦出水口处或高压送配水管线中，用以大量排除管道中的集结空气，以增进水管及抽水机使用效率，且管内一旦出现负压时，此阀能迅速吸入空气。以免管线因负压而损坏。
GKPQ242X高压复合式排气阀工作原理
当管内开始注水时，浮球停留在开启位置，进行大量排气，当空气排完时，阀体内腔积水浮球被起至关闭位置，停止大量排气，当管内正常输送完时，如有少量空气聚集在阀内到相当程度，阀内水位下降，浮球随之下降，此时空气则由小孔排出。当抽水机或高压送配水管线停止送水时，管内水流空或遇管内产生负压时，此时浮球下降，离开密封面，吸入空气确保管线安全。
GKPQ242X高压复合式排气阀技术参数
1，使用介质：清水
2，介质温度：常温
3，阀体强度实验压力：2.5Mpa
4，浮球密封性试验压力：0.07~1.76Mpa
5，阀体材料：QT450-15 WCB
6，浮球材料：不锈钢
7，法兰连接标准：GB/T17241.6-98
8，试压标准：Q/YECO1-2003
GKPQ242X高压复合式排气阀外形连接尺寸
|
型号 尺寸
|
GKPQ42X-1.6
|
||||
|
通径
|
H
|
L
|
D
|
D1
|
Z-∮d
|
|
50
|
520
|
520
|
165
|
125
|
4-19
|
|
80
|
570
|
570
|
200
|
160
|
8-19
|
|
100
|
570
|
570
|
220
|
180
|
8-19
|
|
150
|
670
|
670
|
285
|
240
|
8-23
|
|
200
|
750
|
750
|
340
|
295
|
12-23
|
