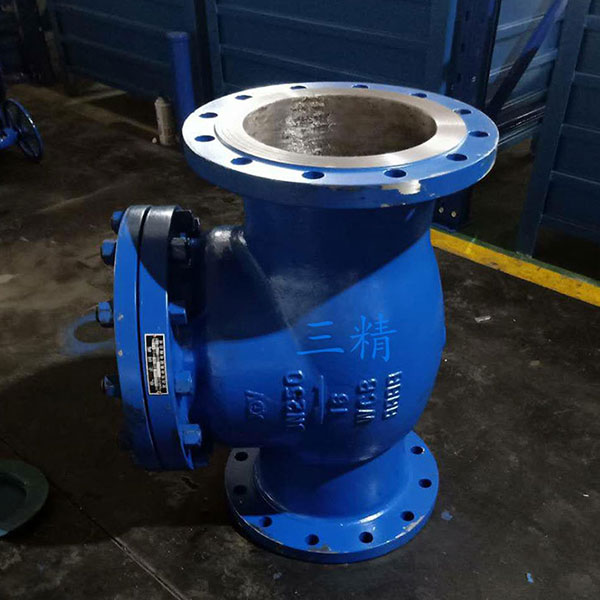

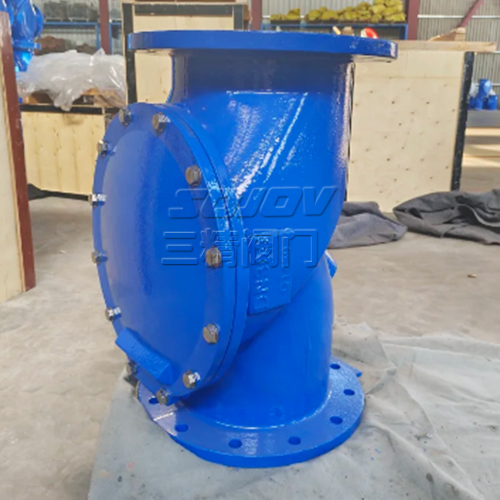

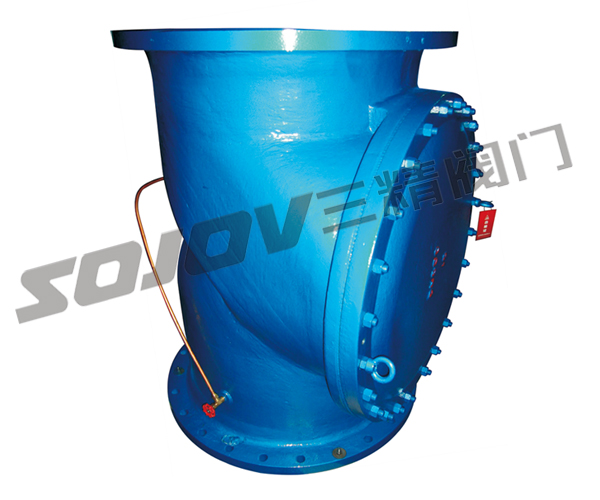

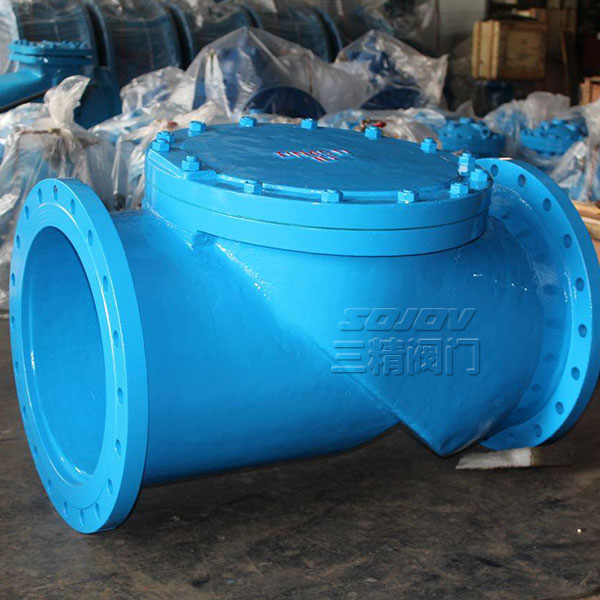

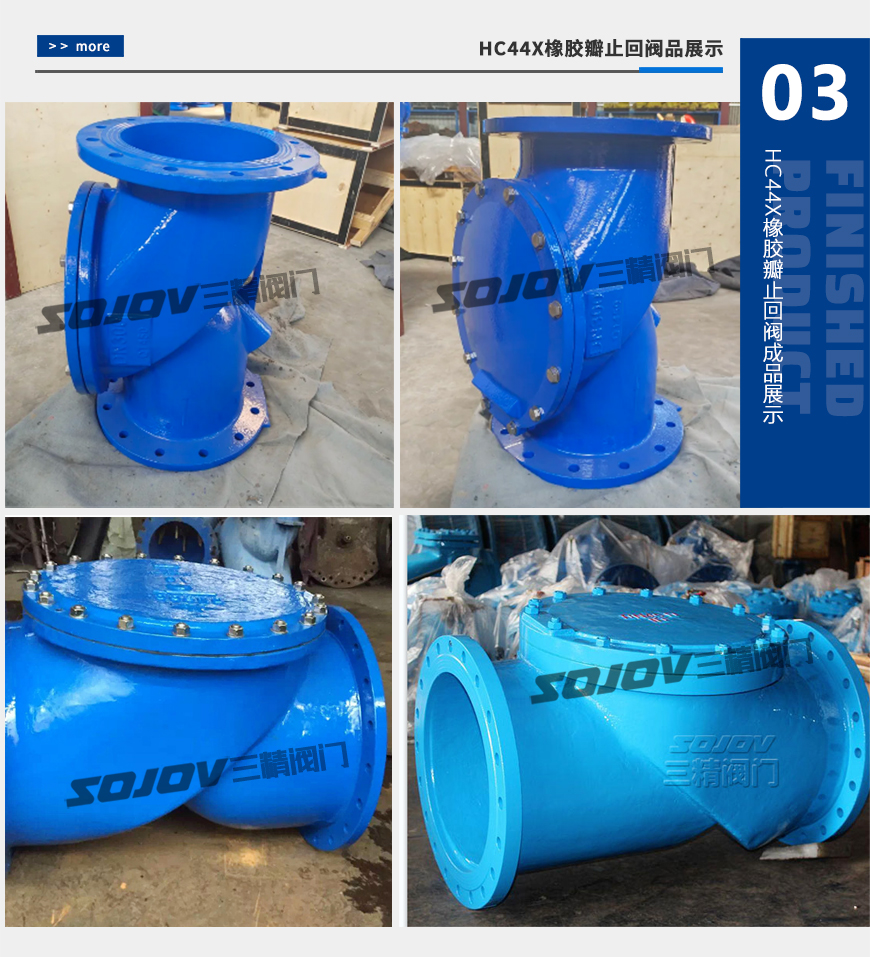

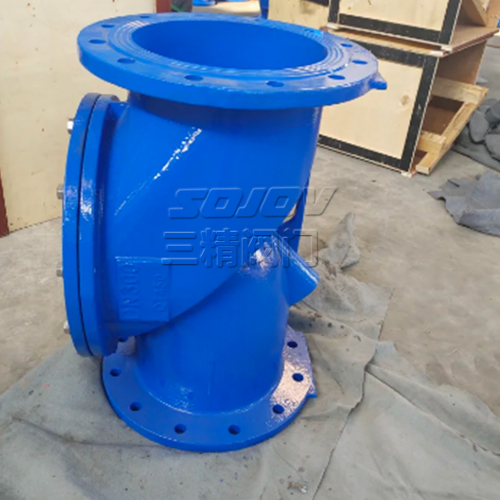

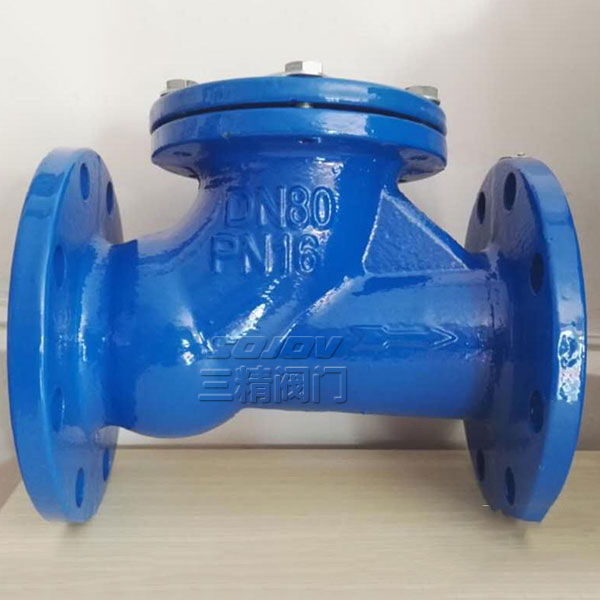

HC44X橡胶瓣止回阀
HC44X橡胶瓣止回阀由阀体、阀盖、阀瓣和弹簧等组成，主要用于给排水系统、石油、化工等工业部门的管道出口处，防止介质逆流。由于本产品的封圈采用倾斜设计，关闭时间短，可减少水锤压力。阀瓣采用丁腈橡胶与钢板经高温压制而成，耐冲刷，密封性能好，产品结构简单、保养、维修、运输均很方便。
产品详情
HC44X橡胶瓣止回阀概述
该阀由阀体、阀盖、阀瓣和弹簧等组成，主要用于给排水系统、石油、化工等工业部门的管道出口处，防止介质逆流。由于本产品的封圈采用倾斜设计，关闭时间短，可减少水锤压力。阀瓣采用丁腈橡胶与钢板经高温压制而成，耐冲刷，密封性能好，产品结构简单、保养、维修、运输均很方便。
HC44X橡胶瓣止回阀主要技术参数
|
公称压力(Mpa)
|
1.0
|
1.6
|
|
壳体试验压力(Mpa)
|
1.5
|
2.4
|
|
密封试验压力(Mpa)
|
1.1
|
1.76
|
|
适用温度℃
|
<80
|
|
|
适用介质
|
清水、油品
|
|
HC44X橡胶瓣止回阀主要零件材料
|
阀体、阀盖
|
灰铸铁、碳刚
|
|
阀瓣
|
橡胶组合件
|
|
弹簧
|
不锈刚
|
HC44X橡胶瓣止回阀主要外形尺寸
|
公称通径(DN)
|
L
|
H
|
|
40
|
165
|
180
|
|
50
|
200
|
190
|
|
65
|
215
|
210
|
|
80
|
240
|
230
|
|
100
|
290
|
250
|
|
125
|
330
|
280
|
|
150
|
355
|
315
|
|
200
|
500
|
370
|
|
250
|
620
|
430
|
|
300
|
700
|
475
|
|
350
|
785
|
550
|
|
400
|
915
|
600
|
