高压安全溢流阀
  • 高压安全溢流阀
  • 高压安全溢流阀
  • 高压安全溢流阀
  • 高压安全溢流阀

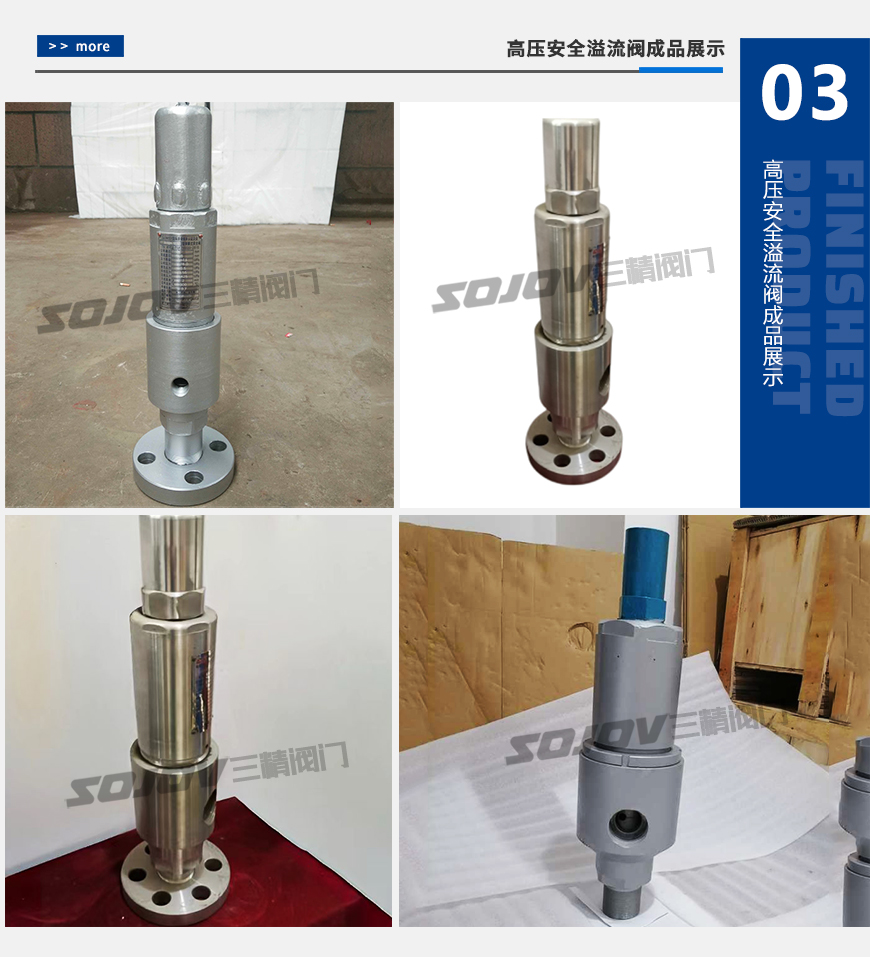

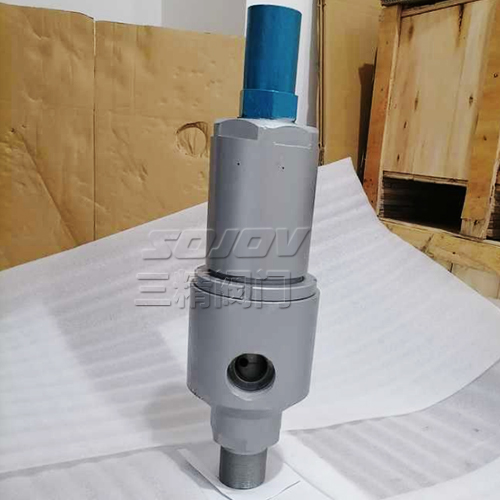

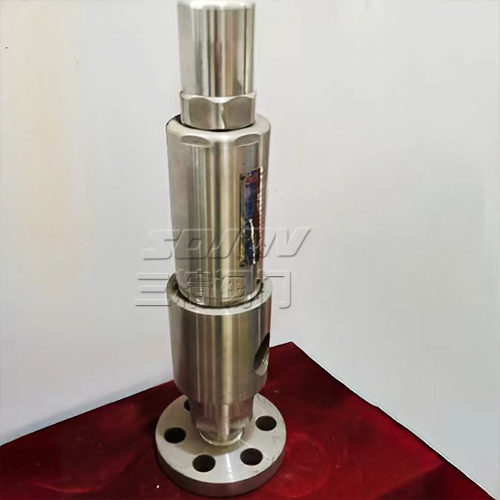

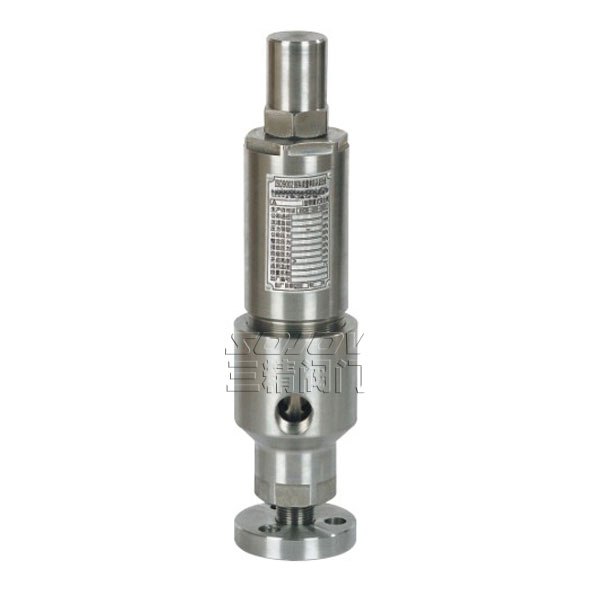

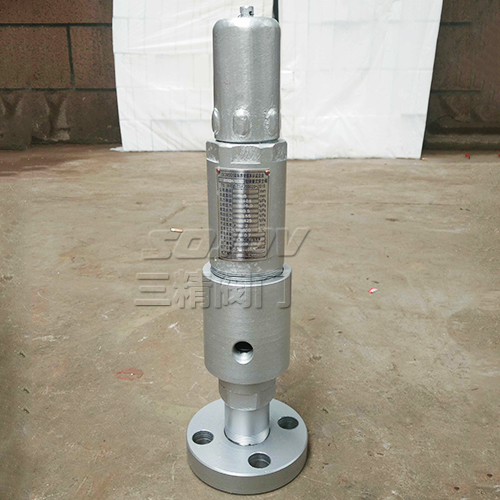

高压安全溢流阀

型号:AY42H、YA802Y

公称通径:15MM-40MM

使用压力:16MPA-60MPA

连接方式:法兰连接.螺纹连接

形式:弹簧式

主要功能:泄压保护作用

使用介质:水工业管道

材质:铸钢.不锈钢

标准:机械部标准或定做非标

产品详情

安全溢流阀:安全溢流阀在系统中起安全保护作用。当系统压力超过规定值时,安全阀汀开,将系统中的一部分气体排入大气,使系统压力不超过允许值,从而保证系统不因压力过高而发生事故。安全溢流阀的主要参数是排量,这个排量决定于阀座的口径和阀瓣的开启高度,由开启高度不同,又分为微启式和全启式两种。微启式是指阀瓣的开启高度为阀座喉径的1/40~l/20。全启式是指阀瓣的开启高度为阀座喉径的1/4。 安全溢流阀适用于城建、化工、冶金、石油、制药、食品、饮料、环保

安全溢流阀型号:AY42H、YA802Y

安全溢流阀公称通径:15MM-40MM

安全溢流阀 使用压力:16MPA-60MPA

安全溢流阀连接方式:法兰连接.螺纹连接

安全溢流阀 形式:弹簧式

安全溢流阀主要功能:泄压保护作用

安全溢流阀 使用介质:水工业管道

安全溢流阀材质:铸钢.不锈钢

安全溢流阀标准:机械部标准或定做非标


AY42H、YA802Y型安全溢流阀主要性能规范

型号

公称压力

开启压力分级

工作温度(℃)

适用介质

AY42H-160 YA802Y-160

16.0

6.3~16.0

200

水、油品等

AY42H-250 YA802Y-250

25.0

10.0~25.0

AY42H-400 YA802Y-400 YA802Y-600

40.0-60.0

20.0~60.0

AY42H、YA802Y型安全溢流阀主要零部件材料

NO.

零件名称

材料

1

阀体

碳钢

2

阀座

不锈钢

3

阀瓣

不锈钢

4

阀盖

焊接件

5

弹簧

50CrVA

AY42H、YA802Y型安全溢流阀外形尺寸和连接尺寸

型号

公称通径

尺寸

Rc

ZG

L

L1

≈H

YA802Y-600

15

1/2"

1/2"

52

90

250

25

1"

1"

52

113

275

40

11/2"

11/2"

52

157

336

型号

公称通径

尺寸

D

D1

K

M

Z-?d

b

L

L1

Rc

≈H

AY42H-160 AY42H-250 AY42H-400

15

135

95

25

M48×2

4-22

25

65

140

1/2"

329

25

165

115

30

M52×2

6-26

28

80

150

1"

447

25

200

145

38

M80×3

6-29

40

90

180

11/2"

485

32

225

170

42

M100×3

6-33

50

100

200

21/2"

570

安全阀订货主要事项

安全阀介质, 压力等级,开启方式(全启/微启)设定起跳压力,确定阀门尺寸,连接方式,标准最大耐温,释放流量/每小时,阀体材质,内部阀体结构,工作原理,安装说明等相关技术资料.安全阀 选型主要依据就是(起跳压力及整齐压力流量温度)口径一般设计院会给出,而实际上通过蒸汽压力,流量及起跳压力,可以推测出安全阀 的尺寸.一般会比设计院所选出的口径小一号.当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的三精阀门公司专家为您审核把关。感谢您访问我们的网站【http://www.cnsjv.com
