蓝式过滤器
  • 蓝式过滤器
  • 蓝式过滤器
  • 蓝式过滤器
  • 蓝式过滤器

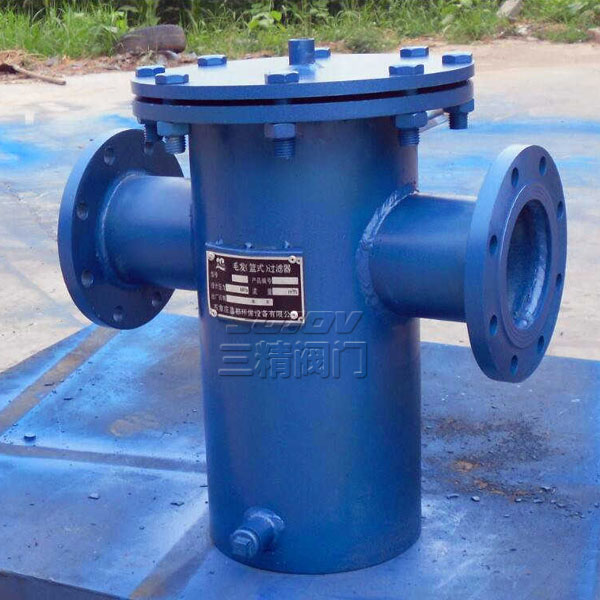

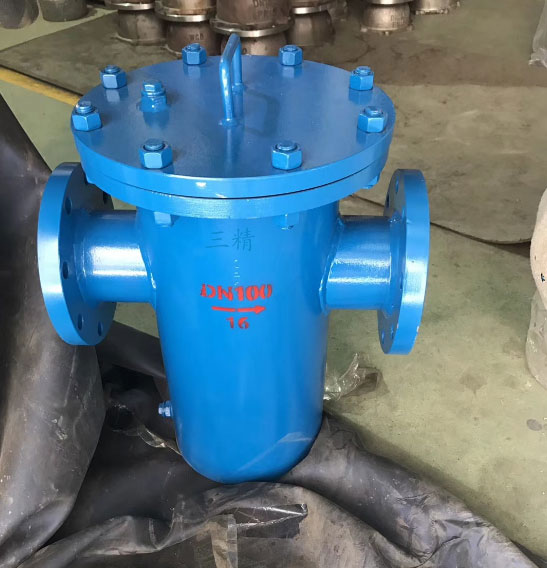

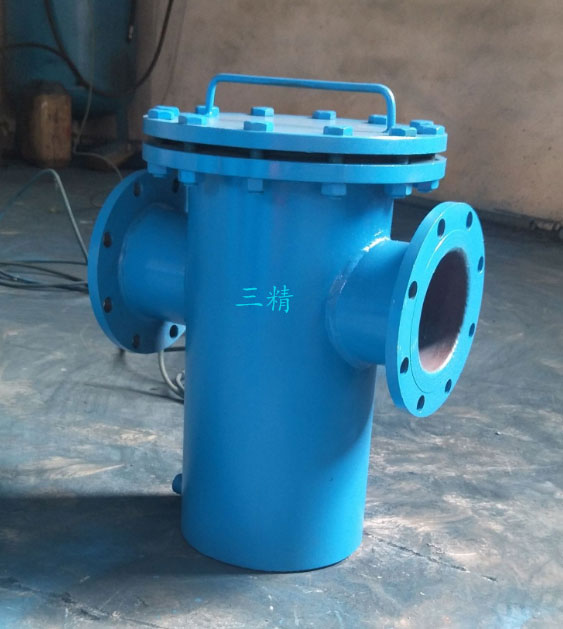

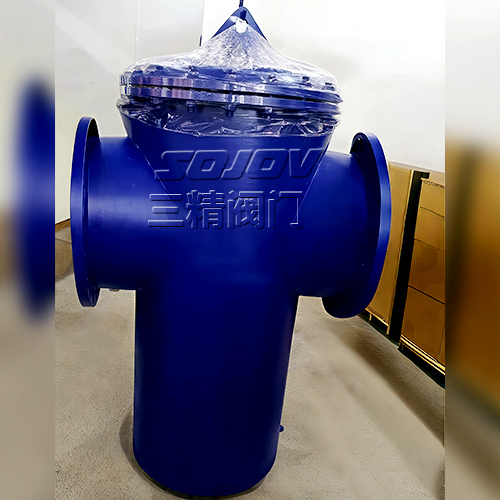

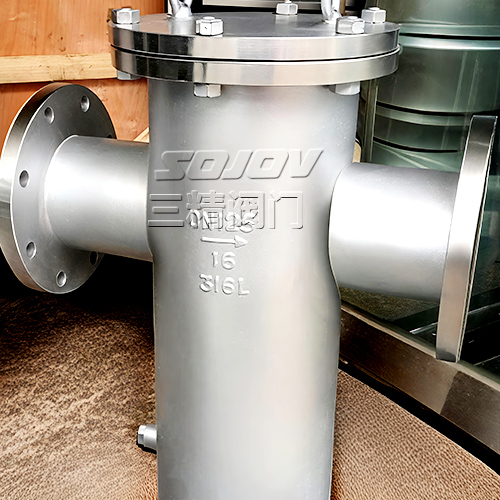

蓝式过滤器

三精蓝式过滤器用油或其它液体管道上,过滤管道里的杂物,过滤孔面积比通径管面积大于2-3倍.远远超过Y型、T型过滤器过滤面积。过滤器精度在过滤器中属于一种精度最佳的过滤器,滤网结构与其它过滤网不一样。

产品详情

蓝式过滤器概述:

三精蓝式过滤器用油或其它液体管道上,过滤管道里的杂物,过滤孔面积比通径管面积大于2-3倍.远远超过Y型、T型过滤器过滤面积。过滤器精度在过滤器中属于一种精度最佳的过滤器,滤网结构与其它过滤网不一样。

蓝式过滤器工作原理:

管道在安装时会有其它杂物带入管道,在生产中原材料中也含有杂物。管道里液体经过过滤器时它的污物由过滤器收藏到滤网中,在一定的程度时打开壳盖清理滤网即可。

蓝式过滤器技术参数:

工作压力:1.6-5.0Pa

介质:油、水、气

壳体:钢管焊制

过滤精度:0.22-1.0mm

滤芯、滤网:304材料

蓝式过滤器外型连接尺寸: 1.6MPa



1.6MPa连接尺寸

DN

φ

L

H1

H

W

25

89

220

90

260

R1/2

32

89

220

95

270

R1/2

40

114

280

110

300

R1/2

50

133

280

120

310

R1/2

65

140

330

130

350

R3/4

80

168

340

140

400

R3/4

100

219

420

160

470

R3/4

150

273

500

190

620

R3/4

200

325

560

220

770

R3/4

2.5MPa蓝式过滤器外型连接尺寸:

DN

φ

L

H1

H2

H3

H

W

100

219

420

160

310

120

590

R3/4

150

273

500

190

430

130

750

R3/4

200

325

560

220

550

150

920

R3/4

250

426

680

270

660

170

1100

R3/4

300

480

750

320

860

200

1380

R1"

350

540

800

350

1030

200

1580

R1"
