J41J衬胶截止阀
产品详情

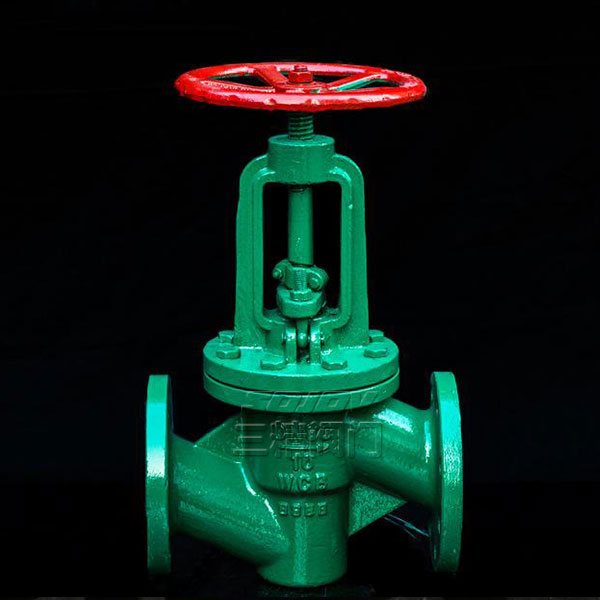

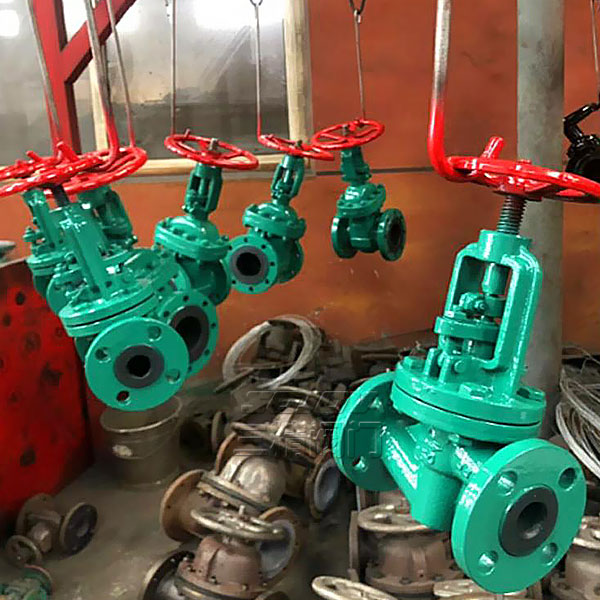

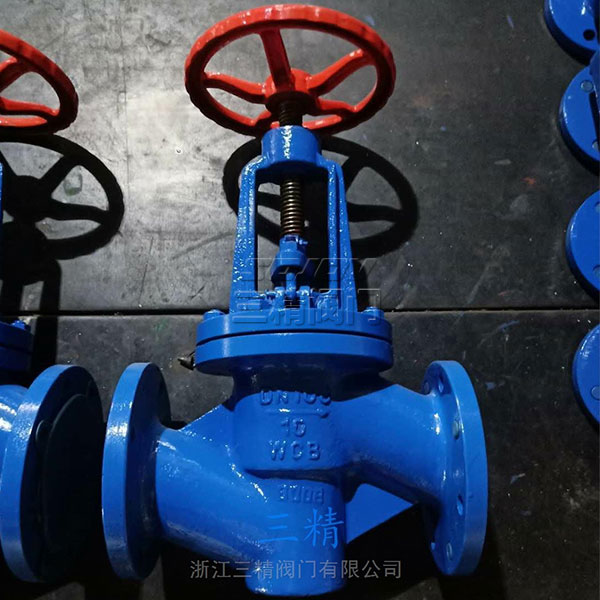

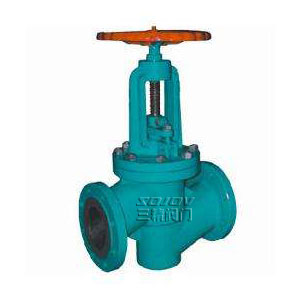

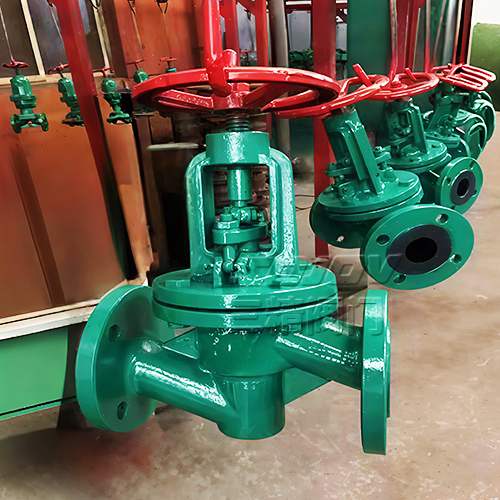

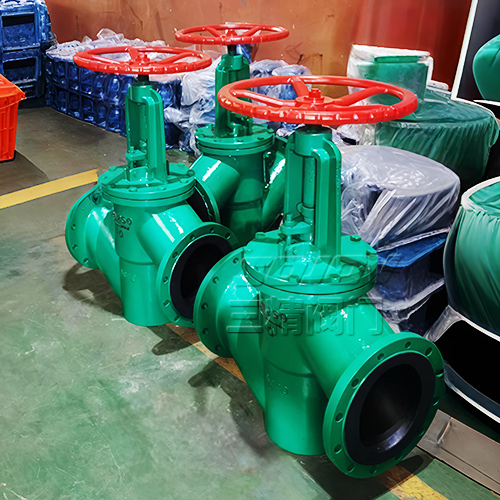

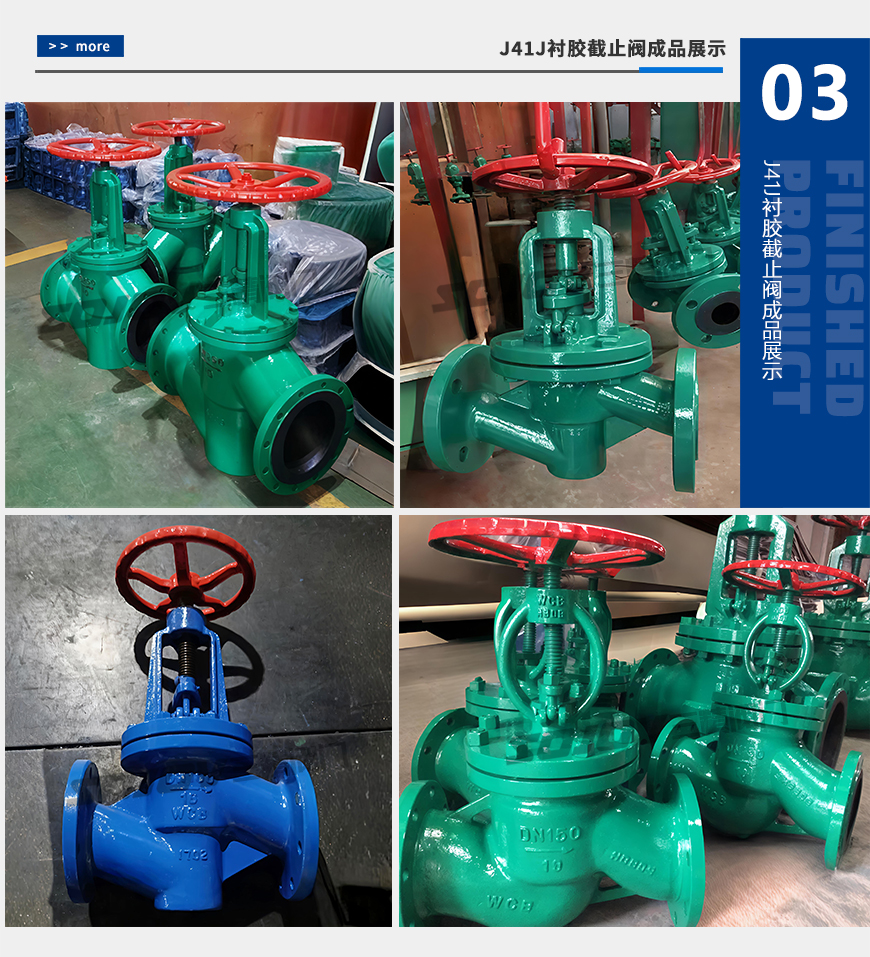

J41J衬胶截止阀
|
衬胶截止阀型号：J41J |
衬胶截止阀通径：15MM-300MM |
衬胶截止阀使用压力：1.0MPA -1.6MPA |
|
衬胶截止阀连接方式：法兰连接 |
衬胶截止阀操作方式：手动 |
衬胶截止阀主要功能：起开关作用 |
|
衬胶截止阀使用介质：耐磨耐腐蚀介质 |
衬胶截止阀材质：外铸钢内衬胶 |
衬胶截止阀标准：机械部标准或定做非标 |
设计与制造：GB12235 结构长度：GB12221（1系列） 法兰连接尺寸：GB4216
衬胶截止阀部件列表：1、阀体 2、阀盖 3、阀体衬里 4、阀瓣 5、压盖子 6、阀杆 7、手轮
衬胶截止阀用途
本阀专用于控制一般腐蚀性介质，阀体内腔表面覆有可供选择的各种橡胶，适用于不同工作温度和流体管中，具有强度高、耐腐蚀性好的特点。适用温度：≤85℃、≤100℃、≤120℃（按照衬里材料）压力等级：PN（MPa） 1.0 1.6
衬胶截止阀材料
|
阀体 |
铸铁、球墨铸铁、碳钢、不锈钢 |
|
蝶板 |
铸铁、球墨铸铁、碳钢、不锈钢、碳钢完全包覆橡胶或氟塑料 |
|
阀杆 |
碳钢镀镍磷、不锈钢 |
|
阀座密封圈 |
天然胶NR、氯丁胶CR、丁腈胶NBR、三元乙丙胶EPDM、氟橡胶FKM |
|
手轮 |
铸铁、碳钢 |
衬胶截止阀 测试
衬里层：电火花检测检验按GB/T13927标准 公称压力：PN（MPa） 阀体：PN×1.5 密封：PN×1.1
衬胶截止阀主要尺寸参数
|
公称通径DN |
公称压力MPa |
工作压力MPa |
L |
D |
D1 |
n-Φd |
H1 |
H2 |
Do |
质量 |
|
15 |
1.6 1.0 |
1.6 1.0 |
130 |
95 |
65 |
4-14 |
213 |
232 |
100 |
4 |
|
20 |
150 |
105 |
75 |
4-14 |
224 |
246 |
100 |
6 |
||
|
25 |
160 |
115 |
85 |
4-14 |
240 |
272 |
120 |
8 |
||
|
32 |
180 |
140 |
100 |
4-18 |
262 |
285 |
120 |
10.5 |
||
|
40 |
200 |
150 |
110 |
4-18 |
283 |
310 |
140 |
16.5 |
||
|
50 |
2360 |
165 |
125 |
4-18 |
311 |
345 |
140 |
18. |
||
|
65 |
290 |
185 |
1451 |
4-18 |
366 |
410 |
160 |
26 |
||
|
80 |
310 |
200 |
60 |
6/2-18 |
388 |
430 |
200 |
36.5 |
||
|
100 |
350 |
220 |
180 |
6/2-18 |
463 |
535 |
280 |
58 |
||
|
125 |
400 |
250 |
210 |
6/2-18 |
495 |
575 |
380 |
64 |
||
|
150 |
480 |
285 |
240 |
6/2-22 |
560 |
60 |
320 |
85 |
||
|
200 |
495 |
340 |
295 |
6/2-22 |
615 |
715 |
360 |
155 |
||
|
250 |
622 |
405 |
355 |
10/2-22 |
790 |
935 |
500 |
243 |
||
|
300 |
698 |
460 |
410 |
10/2-22 |
908 |
1100 |
500 |
295 |
