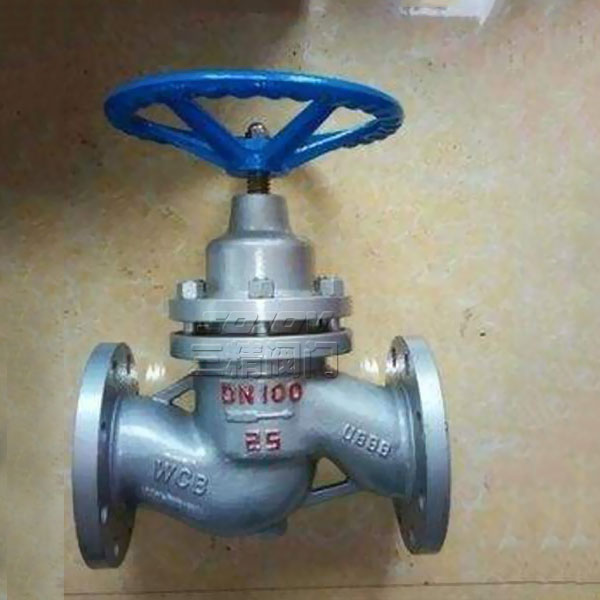

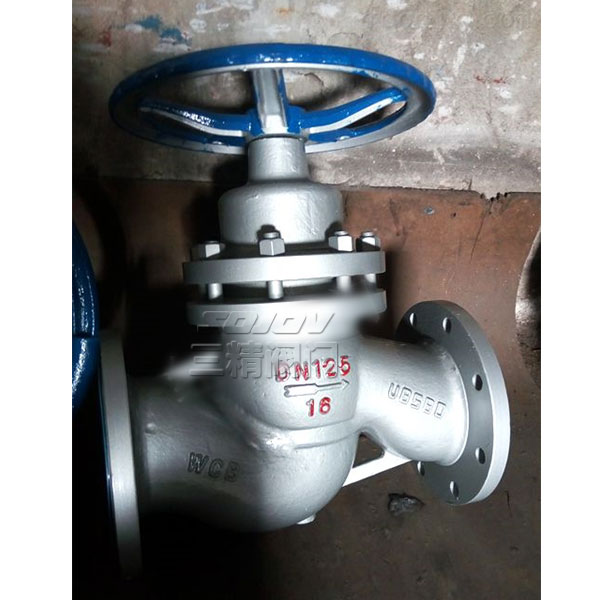

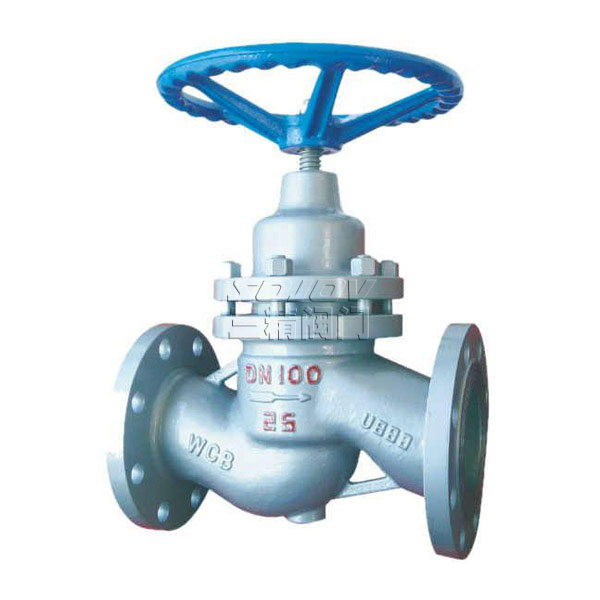

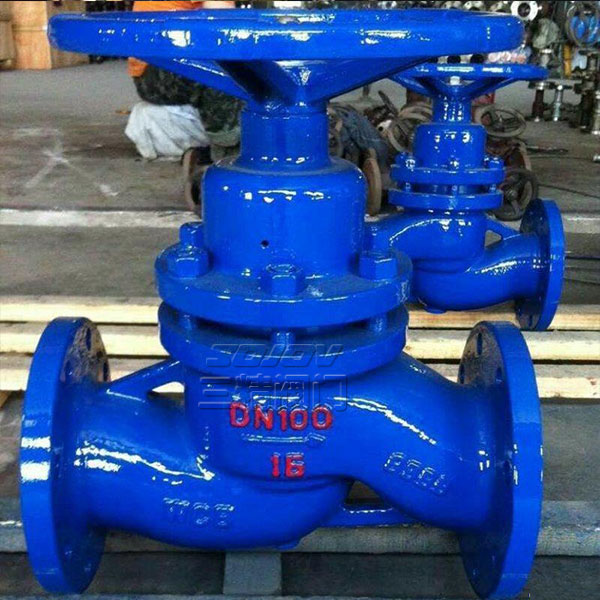

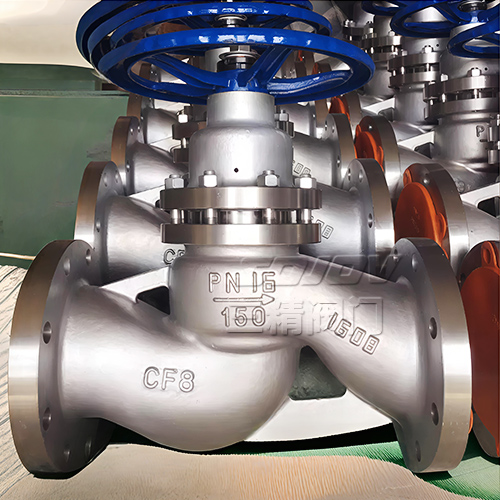

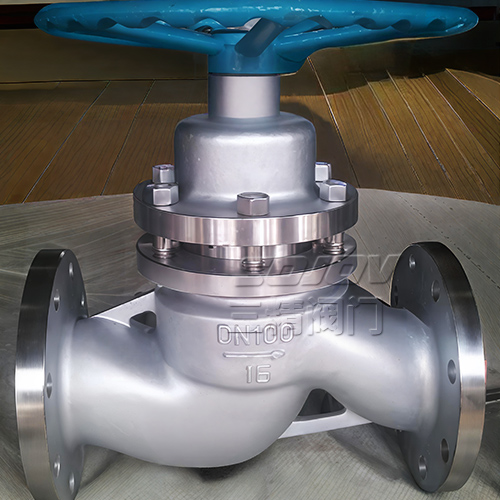

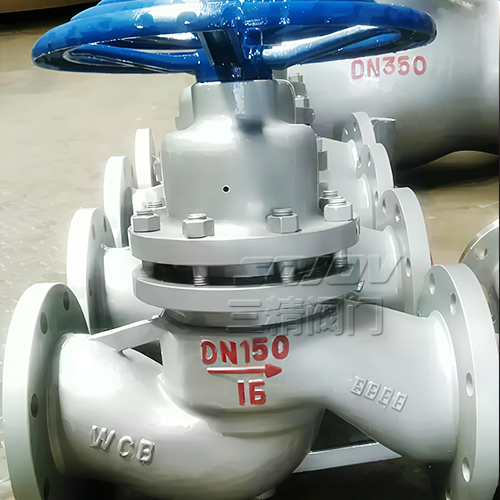

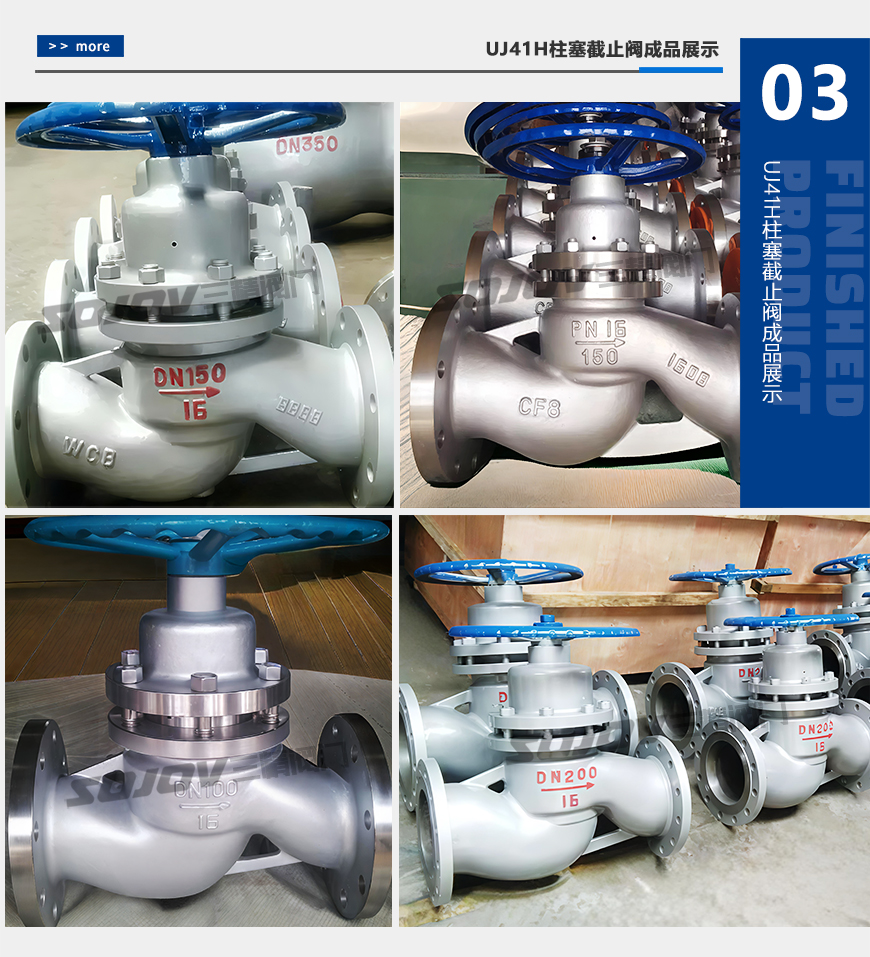

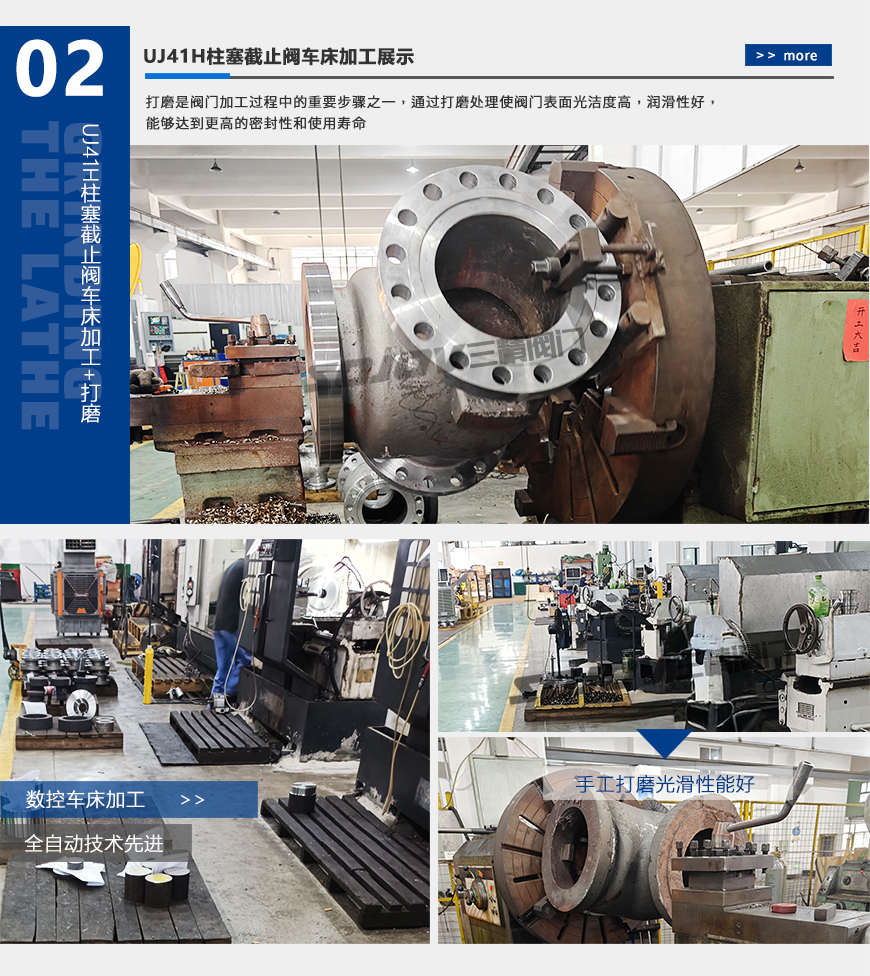

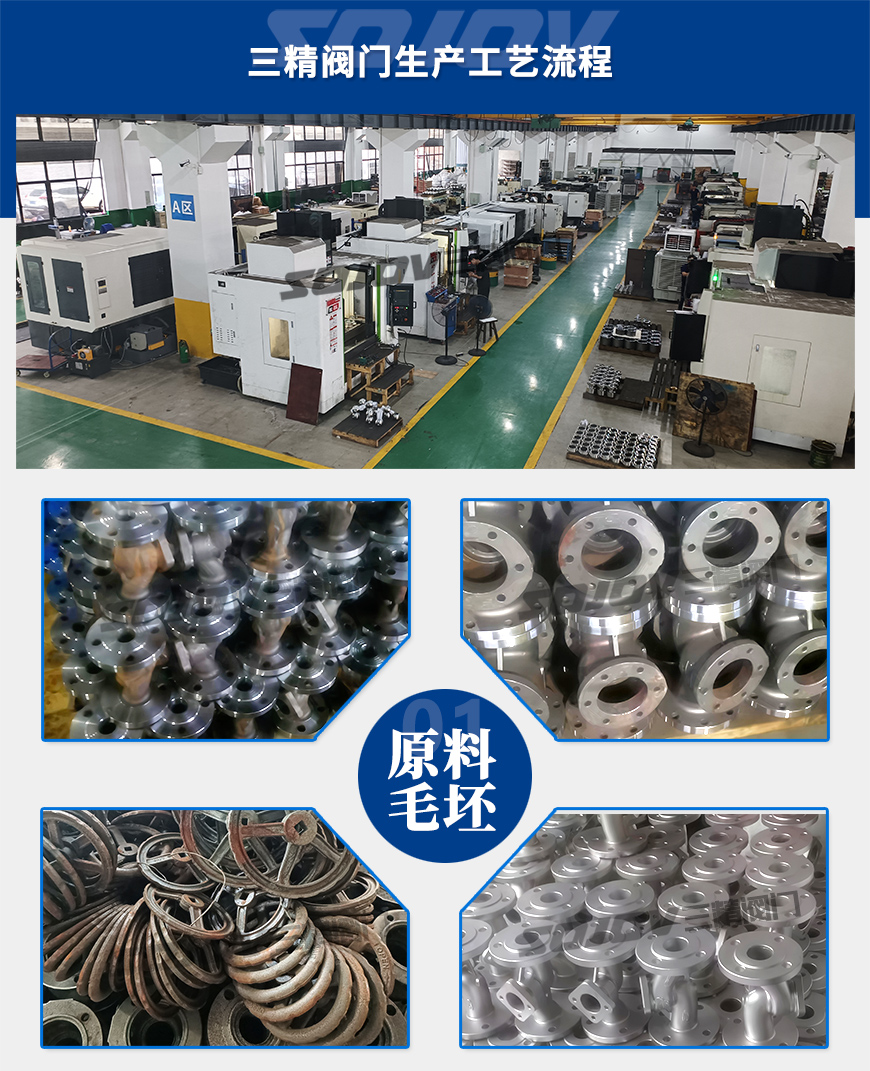

UJ41H柱塞截止阀
  • UJ41H柱塞截止阀
  • UJ41H柱塞截止阀
  • UJ41H柱塞截止阀
  • UJ41H柱塞截止阀

UJ41H柱塞截止阀

柱塞截止阀结构及特点柱塞截止阀是由阀体、阀盖、阀杆、柱塞、导向、密封环、手轮等零件组成当手轮旋转时,通过阀杆带动柱塞在导向套中上、下往复运动,使柱塞端部斜锥面与阀座锥面完成阀门的开启与关闭功能。

产品详情

UJ41H柱塞截止阀概述

柱塞截止阀型号:UJ41H

柱塞截止阀通径:15MM-400MM

柱塞截止阀 使用压力:1.6MPA -6.4MPA

柱塞截止阀 连接方式:法兰连接

柱塞截止阀 操作方式:手动

柱塞截止阀 主要功能:起开关作用

柱塞截止阀 使用介质:水.油品.蒸汽

柱塞截止阀 材质:铸钢.不锈钢

柱塞截止阀 标准:机械部标准或定做非标

柱塞截止阀结构及特点

柱塞截止阀是由阀体、阀盖、阀杆、柱塞、导向、密封环、手轮等零件组成(如图)。当手轮旋转时,通过阀杆带动柱塞在导向套中上、下往复运动,使柱塞端部斜锥面与阀座锥面完成阀门的开启与关闭功能。在阀门中柱塞与密封环间采用过盈配合,通过调节中法兰螺栓预紧力,使密封环压缩所产生的侧向力与阀体中孔面柱塞外圆密封,从而保证了阀门的密封性。杜绝了内泄漏。由于密封环采用回弹性强、耐磨性高的无毒新型密封材料,所以密封可靠、经久耐用,从而提高了阀门的使用寿命。柱塞截止阀结合柱塞阀的无泄漏优点和截止阀启闭快的特点,成为一种结构新颖、用途广泛的新产品。其优越性远胜于普通截止阀。

柱塞截止阀的运用范

阀门设计、制造按:GBl2235《法兰连接钢截止阀升降式止回阀》的规定。

阀门的结构长度按:GBl2221《法兰连接金属阀门长度》系列尺寸。API阀心结构长度按ANSI 16110-86有关尺寸选用。

阀门连接法兰尺寸按:HGJl44-76-91《钢制管法兰、垫片、紧固件》及HG标准中的尺寸选用。

阀门检查和试验按:GB/T13927《阀门的实验和检验》及API 598《阀门的实验和检验》要求。

柱塞截止阀安装和维修

三精阀门公司生产的柱塞截止阀出厂前均进行过严格试压、验收。使用时只需将外表及孔腔清洗干净,不必拆洗和更换。柱塞截止阀可在任意位置安装,介质流动方向见阀体上箭头所示。经过一段时间的使用,密封环如有磨损有渗漏必须先将阀门关闭后,再将中法兰螺栓均匀略加旋紧以至下渗漏即可,不宜盲目将螺栓拧得太紧。同时更换时应防止柱塞和新装密封环表面裂痕和碰伤。

柱塞截止阀性能规范

阀体材料

适用温度

适用介质

范围压力

铸钢

≤425℃

水、蒸气、石油产品

PN1.6-16MPa

不锈钢

≤300℃

硝酸、醋酸

通径范围

含钼不锈钢

≤300℃

氮、氢、氨、尿素等

DN15-400mm

蒙乃尔

≤300℃

氢氟酸

柱塞截止阀应用规范

设计与制造

柱塞阀、柱塞阀截止阀、GB12235,柱塞闸阀GB12234

结构长度

国标GB12221、部标JB97、美标ANSI、B16.10

法兰结构尺寸

JB81-59、HB5010-58、HG20592  20635、ANSI、B16.5

检查和试验

按GB/T13927-1992或IBJ16006-1990、API598之规定

柱塞截止阀性能规范

阀体材料

适用温度

适用介质

范围压力

铸钢

≤425℃

水、蒸气、石油

PN1.6-10

不锈钢

≤300℃

硝酸、醋酸

PN1.6-10

含钼不锈钢

≤300℃

氮、氢、氨、尿素

PN1.6-10

蒙乃尔

≤300℃

氢、氟、酸

PN1.6-10

铬钼矾钢

≤600℃

蒸气、石油

PN1.6-10

柱塞截止阀结构长度尺寸



UJ41

H

-16C UJ41W-16P UJ41W-16R主要外开尺寸和连接尺寸:

单位:mm

Y


DN

L

D

D1

D2

b

Z-φd

H≈

H1≈

D0

重量
(公斤)

15

130

95

65

45

14

4-14

145

157

100

3.5

20

150

105

75

55

14

4-14

149

165

120

4.4

25

160

115

85

65

14

4-14

166

84

140

5.6

32

180

135

100

78

16

4-18

187

213

160

8.5

40

200

145

110

85

16

4-18

208

236

180

11.0

50

230

160

125

100

16

4-18

234

268

220

15.0

65

290

180

145

120

18

4-18

284

330

240

21.0

80

310

195

160

135

20

8-18

314

358

280

30.0

100

350

215

180

155

20

8-18

365

427

320

41.0

125

400

245

210

185

22

8-18

401

475

360

60.0

150

480

280

240

210

24

8-23

415

505

400

82.0

200

600

335

295

265

26

12-23

508

626

450

147.0

250

650

405

355

320

30

12-25

590

740

500

220.0

300

750

460

410

375

30

12-25

1000

1160

560

290

350

850

520

470

435

34

16-25

1040

1210

640

450

400

914

580

525

485

36

16-30

1200

1400

720

725

柱塞截止阀 结构长度尺寸

UJ41

H

-25C UJ41W-25P UJ41W-25R主要外开尺寸和连接尺寸:

单位:mm

Y


DN

L

D

D1

D2

b

Z-φd

H≈

H1≈

D0

重量
(公斤)

15

130

95

65

45

16

4-14

145

157

100

3.5

20

150

105

75

55

16

4-14

149

165

120

4.4

25

160

115

85

65

16

4-14

166

84

140

5.6

32

180

135

100

78

18

4-18

187

213

160

8.5

40

200

145

110

85

18

4-18

208

236

180

12.0

50

230

160

125

100

18

4-18

234

268

220

16.0

65

290

180

145

120

20

8-18

284

330

240

22.0

80

310

195

160

135

22

8-18

314

358

280

32.0

100

350

230

190

160

24

8-23

365

427

320

46.0

125

400

270

220

188

28

8-25

401

475

360

65.0

150

480

300

250

218

30

8-25

415

505

400

92.0

200

600

360

310

278

34

12-25

508

626

450

165.0

250

650

425

370

332

36

12-30

590

740

500

250.0

300

750

485

430

390

40

16-30

1000

1160

560

305

350

850

550

490

448

44

16-34

1040

1210

640

470

400

914

610

550

505

48

16-34

1200

1400

720

780

柱塞截止阀结构长度尺寸

UJ41

H

-40C UJ41W-40P UJ41W-40R主要外开尺寸和连接尺寸:

单位:mm

Y


DN

L

D

D1

D2

D6

b

Z-φd

H≈

H1≈

D0

重量
(公斤)

15

130

95

65

45

40

16

4-14

145

157

100

3.5

20

150

105

75

55

51

16

4-14

149

165

120

4.4

25

160

115

85

65

58

16

4-14

166

84

140

5.6

32

180

135

100

78

66

18

4-18

187

213

160

8.5

40

200

145

110

85

76

18

4-18

208

236

180

12.0

50

230

160

125

100

88

20

4-18

234

268

220

16.0

65

290

180

145

120

110

22

4-18

284

330

240

22.0

80

310

195

160

135

121

22

8-18

314

358

280

32.0

100

350

230

190

160

150

24

8-23

365

427

320

46.0

125

400

270

220

188

176

28

8-25

401

475

360

70.0

150

480

300

250

218

204

30

8-25

415

505

400

93.0

200

600

375

320

282

260

38

8-30

508

626

450

185.0

250

650

445

385

345

313

42

12-34

590

740

500

275

300

750

510

450

408

364

46

12-34

1000

1160

560

340

350

850

570

510

465

422

52

16-34

1040

1210

640

510

400

914

655

585

535

474

58

16-41

1200

1400

720

850

柱塞截止阀 结构长度尺寸

UJ41

H

-64C UJ41W-64P UJ41W-64R主要外开尺寸和连接尺寸:

单位:mm

Y


DN

L

D

D1

D2

D6

b

Z-φd

D0

15

170

105

75

55

41

18

4-14

140

20

190

125

90

68

51

20

4-18

160

25

210

135

100

78

58

22

4-18

180

32

230

150

110

82

66

24

4-23

200

40

260

165

125

95

76

24

4-23

240

50

300

175

135

105

88

26

4-23

280

65

340

200

160

130

110

28

8-23

320

80

380

210

170

140

121

30

8-23

360

100

430

250

200

168

150

32

8-25

400

125

500

295

240

202

176

36

8-30

450

150

550

340

280

240

204

38

8-34

500

200

600

405

345

300

260

44

12-34

560

250

650

470

400

352

313

48

12-41

640

300

750

530

460

412

364

54

16-41

800

三精阀门公司订货须知:

一、①柱塞截止阀产品名称与型号②柱塞截止阀 口径③柱塞截止阀 是否带附件以便我们的为您正确选型④柱塞截止阀 的使用压力⑤柱塞截止阀的使用介质的温度。二、若已经由设计单位选定三精公司的柱塞截止阀型号,请按柱塞截止阀 型号直接向我司销售部订购。三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的三精阀门公司专家为您审核把关。感谢您访问我们的网站【http://www.cnsjv.com三精公司】如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。

三精阀门售后服务承诺

对于贵公司在三精阀门订购阀门产品,我厂在售后服务方面作如下承诺:

一、我公司对产品质量实行三包,即:包质、包换、保修;

二、合同签订后,保证保质、保量,按时交货;

三、本公司确保所提供阀门产品达到合同指标

四、对于需方的技术咨询,随时给予解答;

五、在交付设备时,本厂向需方交付以下资料:发货清单、产品合格证、产品样本、产品使用说明书、技术资料;

当接到用户反应质量问题的信函或电话后,保证24小时内作出答复最快解决问题。
