柱塞截止阀故障原因及排除方法

时间：2020/6/13 10:42:55 来源：三精阀门浏览数：3131

柱塞截止阀分非金属密封，金属密封两类，此外，外螺纹连接柱塞阀其外形分为Z字形和腰鼓形两大类，其内部结构完全相同，用途一样，主要用在冶金、电业、化工、炼油、食品等行业。压力为16-25kgf/cm2以内，温度为250℃以下的水、蒸汽、油类等小口径管道上作开启、关闭调节流量用。

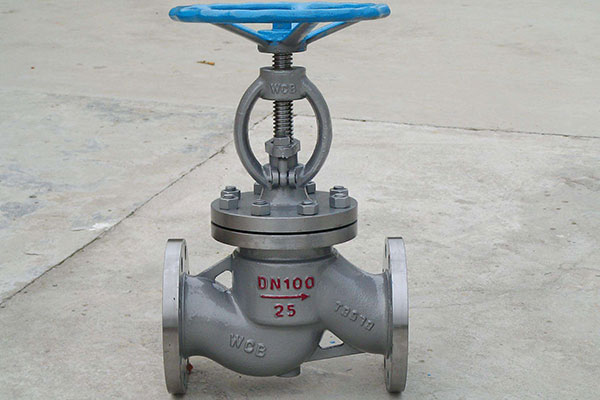

柱塞截止阀

柱塞截止阀结构及特点

柱塞截止阀是由阀体、阀盖、阀杆、柱塞、导向、密封环、手轮等零件组成(如图)。当手轮旋转时，通过阀杆带动柱塞在导向套中上、下往复运动，使柱塞端部斜锥面与阀座锥面完成阀门的开启与关闭功能。在阀门中柱塞与密封环间采用过盈配合，通过调节中法兰螺栓预紧力，使密封环压缩所产生的侧向力与阀体中孔面柱塞外圆密封，从而保证了阀门的密封性。杜绝了内泄漏。由于密封环采用回弹性强、耐磨性高的无毒新型密封材料，所以密封可靠、经久耐用，从而提高了阀门的使用寿命。柱塞截止阀结合柱塞阀的无泄漏优点和截止阀启闭快的特点,成为一种结构新颖、用途广泛的新产品。

柱塞截止阀故障原因及排除方法

故障	分析生产原因	故障消除方法
密封填料处的外漏	1.填料老化； 2.操作时用力过大过猛； 3.填料压盖螺栓松动；	1.应及时更换老化、损坏的密封填料，逐圈安放，接头呈30°～45°； 2.应正常力均匀操作，不许加套管或用其他办法加长力臂； 3.均匀拧紧压住填料压盖用螺栓；
密封面泄漏	1.阀门安装方向与介质流向不符合； 2. 阀门关闭不到位； 3.久闭的阀门在密封面上积垢； 4.密封面轻微搓伤； 5.密封面损坏严重；	1.注意阀门安装检查； 2.重新调整执行机构上的高速螺钉，关严到位； 3.将阀门打开一条缝，让高速液体冲掉积垢； 4.高速垫片进行补偿； 5.重新研磨，高速垫片补偿；
法兰连接外泄漏	1.螺柱拧紧力不匀； 2.垫片老化损坏； 3.垫片选用材质与工况介质要求不符；	1.重新均匀拧紧螺栓； 2.更换垫片； 3.按工况要求正确选用垫片材料和形式，必要时请与厂家，请求帮助选材、选型，订货时要详细说明要求。
手柄、手轮损坏	1.使用不正确； 2.坚固件松脱； 3.手柄、手轮与阀杆连接损坏；	1.禁止使用管钳、加长杠杆、撞击工具等； 2.随时修理配套； 3.随时修复；
蜗轮、蜗杆传动卡咬	1.嵌入脏物，影响润滑； 2.操作不正确；	1.清除脏物，保持清洁，定期加油； 2.若操作时发现卡咬，扭力很大时，不能继续操作，就立即停止，彻底检查；
电动阀门安装故障	1.润滑不良，阀门内有异物卡住，造成转矩边大损坏； 2.电机故障；	1.就加油，使油管良好，填料压紧应适应，应及时排除阀内异物，保持清洁； 2.电机工作时间不超过15分钟，电源应正常，避免电机受潮。
