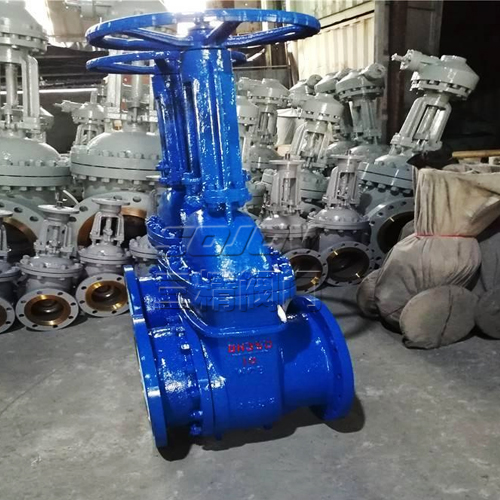

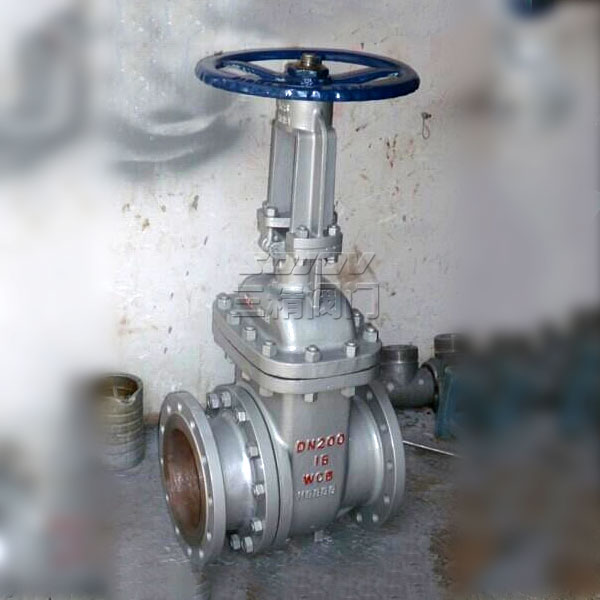

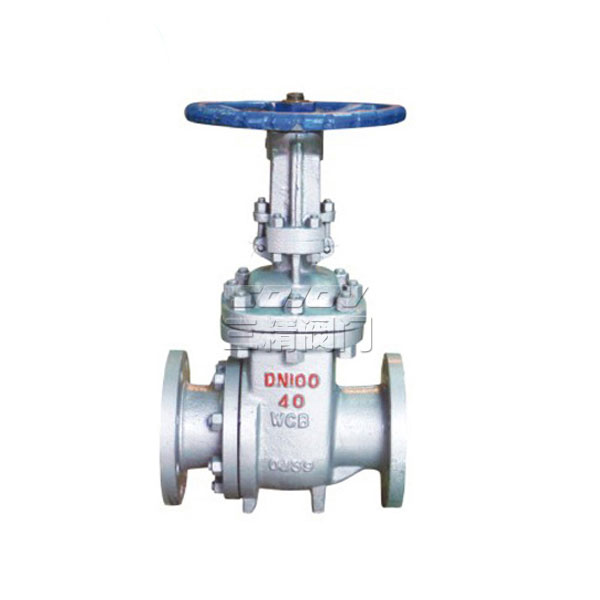

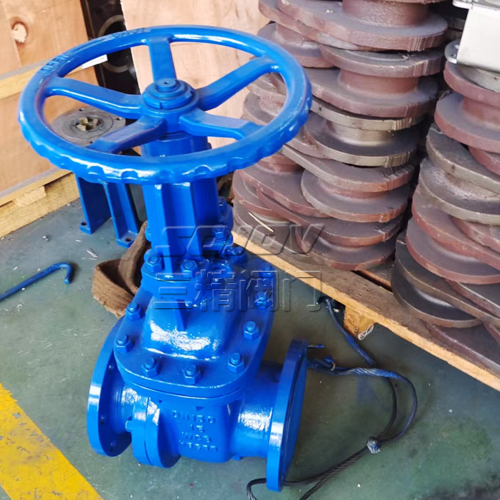

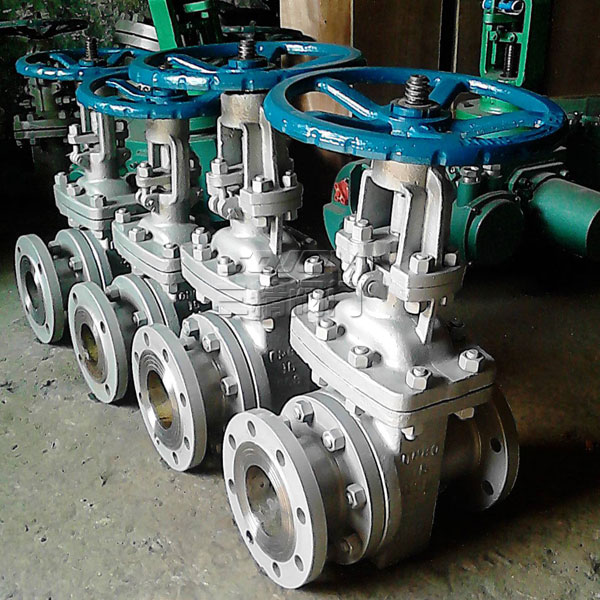

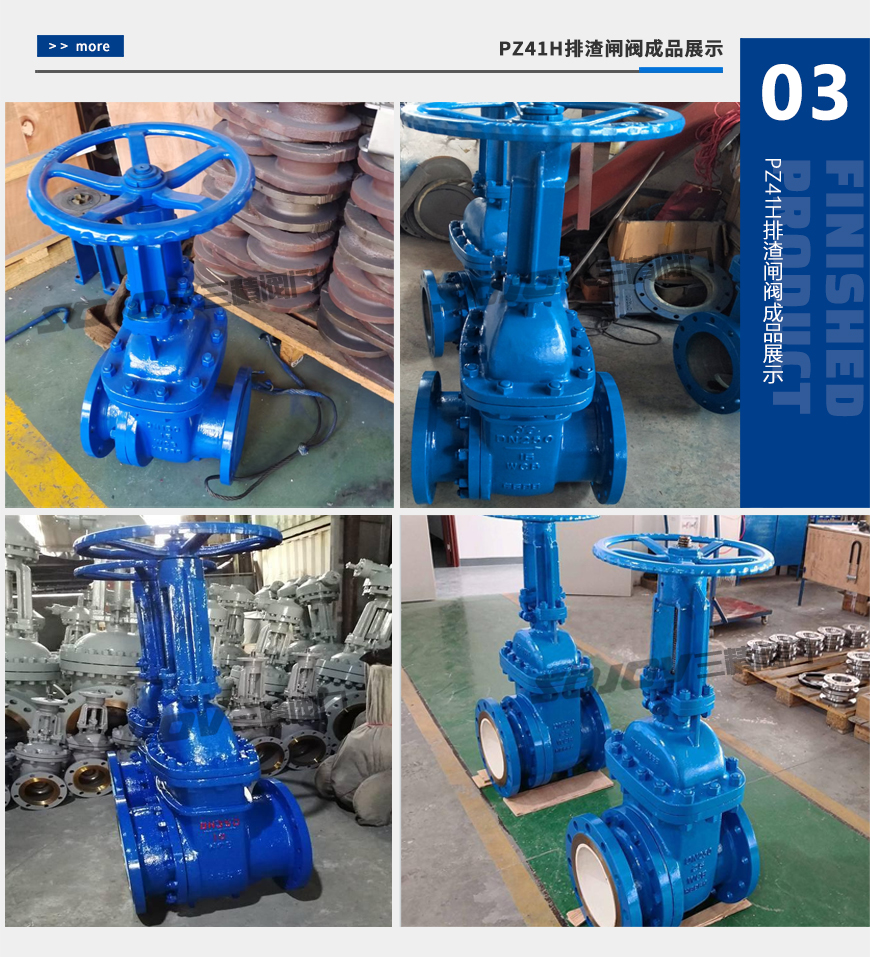

PZ41H排渣闸阀
  • PZ41H排渣闸阀
  • PZ41H排渣闸阀
  • PZ41H排渣闸阀
  • PZ41H排渣闸阀

PZ41H排渣闸阀

PZ41H排渣闸阀介质压力等级内泄漏率阀门尺寸连接方式标准最大耐温最大耐压最大流量/每小时,闸阀阀体材质转动方式(手柄/蜗轮)内部阀体结构闸阀工作原理安装说明等相关技术资料当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的三精阀门公司专家为您审核把关。

产品详情

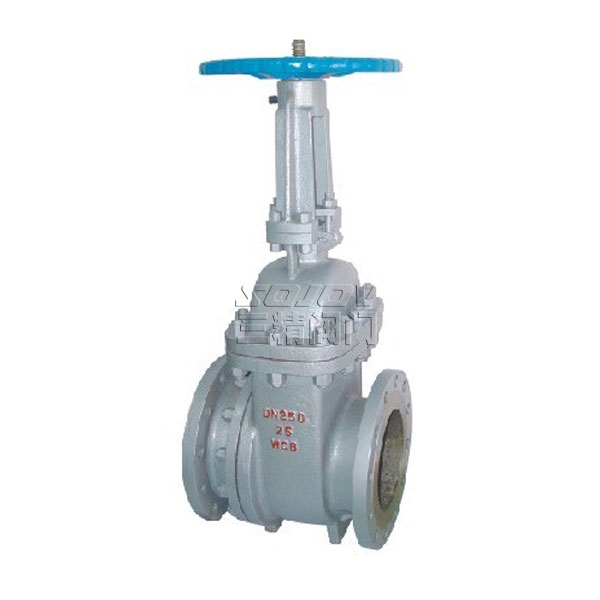

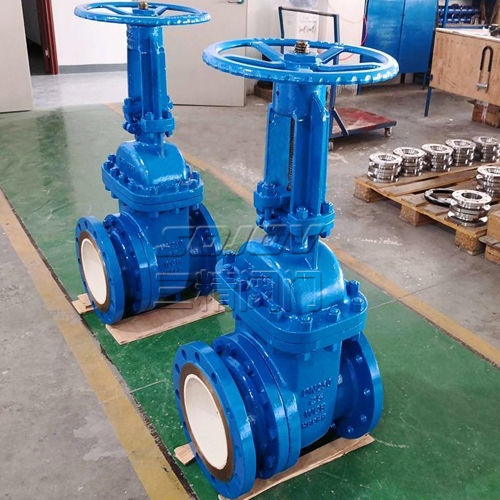

PZ41H排渣闸阀

PZ41H排渣闸阀 适用介质灰渣水混合物,渣水比≥1:15,最大类径≤50mm

排渣闸阀 型号:PZ41H

排渣闸阀 公称通径:50MM-500MM

排渣闸阀 使用压力:1.6MPA -2.5MPA

排渣闸阀连接方式:法兰连接

排渣闸阀 形式:手动

排渣闸阀主要功能:起开关作用

排渣闸阀 使用介质:水  油品  蒸汽

排渣闸阀材质:  铸钢  不锈钢

排渣闸阀 标准:机械部标准或定做非标


PZ41H排渣闸阀主要尺寸

Main dimensions

相关闸阀系列
Z941W电动不锈钢闸阀 Z41H法兰楔式闸阀 BZ41H/W保温闸阀 Z41W法兰不锈钢闸阀 焊接式真空闸阀
水封闸阀 PZ41H排渣闸阀 Z44H/Z48H快速排污阀 NKZ41H真空闸阀 法兰高压闸阀
波纹管闸阀 Z45X弹性座封闸阀 Z41X明杆弹性座封闸阀 Z15T内螺纹暗杆楔式闸阀 Z45T暗杆楔式闸阀
Z44T暗杆楔式闸阀 Z41T-10楔式闸阀 DZ41W不锈钢低温闸阀



型号
Type
公称通径
DN/mm
Nominal
diameter
主要尺寸/mm Main dimensions
L D D1 D2 b Z-ød H
PZ41H-10C
PL41H-10C
PZ41H-16C
PL41H-16C
NPZ41H-10C
NPZ41H-16C
电动排渣阀
尺寸同上,
高度重量加电动头。
Dimensions of
motor-driven
valve are the
same as the
above with
extra height
50 250 165 125 102 20 4-ø18 335
80 280 200 150 133 22 8-ø18 510
100 300 220 180 150 24 8-ø18 685
150 350 285 240 212 28 8-ø22 790
200 400 340 295 268 30 12-ø22 885
250 450 405 355 320 32 12-ø26 1015
300 500 460 41O 370 34 12-ø26 1190
350 550 520 470 430 38 16-ø26 1350
400 600 580 525 482 40 16-ø30 1460
500 700 715 650 585 46 20-ø33 1820
 PZ41H-25
PZ941H-25
NPZ41H-25
NPZ941H-25
电动尺寸同上,高度、
重量外加电动装置。
Dimensions
are the same
as the above
With extra
height and
Weight of the
motor
50 250 165 125 102 20 4-ø18 335
80 280 200 150 133 22 8-ø18 510
100 300 235 190 158 24 8-ø22 685
150 350 300 250 212 30 8-ø26 190
200 400 360 31O 278 34 12-ø26 885
250 450 425 370 335 36 12-ø30 1015
300 500 485 430 390 40 16-ø30 1190
350 550 555 490 450 44 16-ø33 1350
400 600 620 550 505 48 16-ø36 1460
450 650 670 600 555 50 20-ø36 1620
500 700 730 660 615 52 20-ø36 1820
PL41H-25
PL941H-25
电动尺寸同上,
高度、重量
外加电动装置。
Dimensions
are the Same
as the above
With extra
height and
Weight of the
mortor
150 400 300 250 212 30 8-ø26 91O
200 500 360 31O 278 34 12-ø26 1100
250 550 425 370 335 36 12-ø30 1430
300 650 485 430 390 40 16-ø30 1558
350 700 555 490 450 44 16-ø33 1678
400 750 620 550 505 48 16-ø36 1830
450 850 670 600 555 50 20-ø36 1990
500 900 730 660 615 52 20-ø36 2160


PZ41H排渣闸阀工作温度
Working temp
≤100℃
PZ41H排渣闸阀阀体材料
Body Material
碳钢WCB
Carbon steel
PZ41H排渣闸阀适用介质
Applicable Media
灰渣水混合物,渣水比≥1:15,最大类径≤50mm
Mixture of Water and ash residue
With a ratio of residue:Water≥1:15 and max.s


PZ41H排渣闸阀订货主要事项:

闸阀介质压力等级内泄漏率阀门尺寸连接方式标准最大耐温最大耐压最大流量/每小时,闸阀阀体材质转动方式(手柄/蜗轮)内部阀体结构闸阀工作原理安装说明等相关技术资料当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的三精阀门公司专家为您审核把关。感谢您访问我们的网站【http://www.cnsjv.com


三精阀门售后服务承诺

对于贵公司在三精阀门订购阀门产品,我厂在售后服务方面作如下承诺:

一、我公司对产品质量实行三包,即:包质、包换、保修;

二、合同签订后,保证保质、保量,按时交货;

三、本公司确保所提供阀门产品达到合同指标

四、对于需方的技术咨询,随时给予解答;

五、在交付设备时,本厂向需方交付以下资料:发货清单、产品合格证、产品样本、产品使用说明书、技术资料;

当接到用户反应质量问题的信函或电话后,保证24小时内作出答复最快解决问题。

三精阀门订购须

1、根据使用场所、用途,且了解有关法规、规格、标准、方针、许用认可后既可选用适合各种要求的阀

2、确认阀门的工作条件、使用规格、适用介质、对应材质、操作方式、工作压力、介质温度;

3、确定与管道相匹配的公称通径:DN(mm)、NPS( " );

4、确定与管道相连接方式:法兰式、内(外)螺纹式、焊接式、对夹式、卡箍式、卡套式等;
5、确定阀门操作的驱动方式:手动、蜗轮蜗杆传动、气动、电动、液动、电磁动、电液动等;
6、确认阀门的类型:球阀闸阀蝶阀截止阀止回阀调节阀电磁阀安全阀减压阀疏水阀针型阀角座阀隔膜阀、平衡阀、过滤器及其它特种阀;
7、确定阀门的使用形式:开关型、调节型、安全型、自动型、排放型等;
8、确定阀门壳体及内件的材料:碳钢、合金钢、不锈钢、球墨铸铁、灰铸铁、铜合金、铝合金、塑料等;
9、确定阀门的密封性能要求、密封等级或密封泄漏量;
10、确定阀门的防护涂层要求、包装要求、运输要求;
11、特殊需要的阀门还应确定:结构长度、阀门高度、外型尺寸、流阻、排放能力、流量特性、防护等级、防爆性能等参数;
12、确定阀门的安装位置及姿势。
