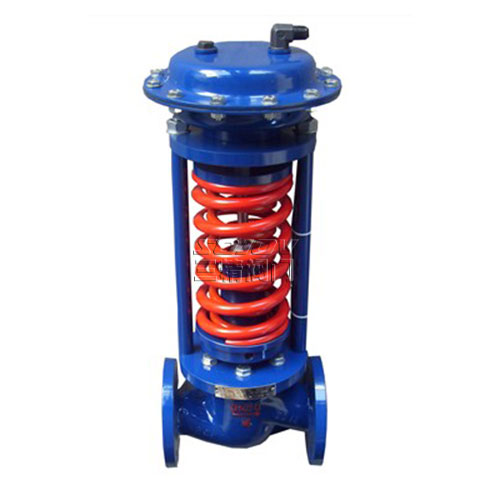

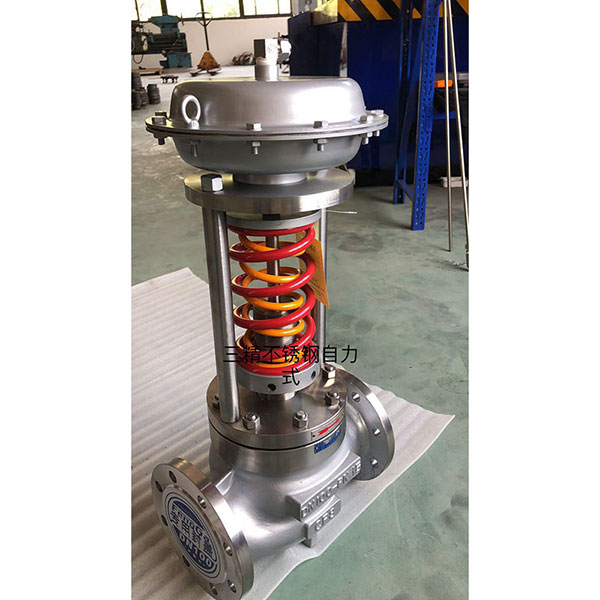

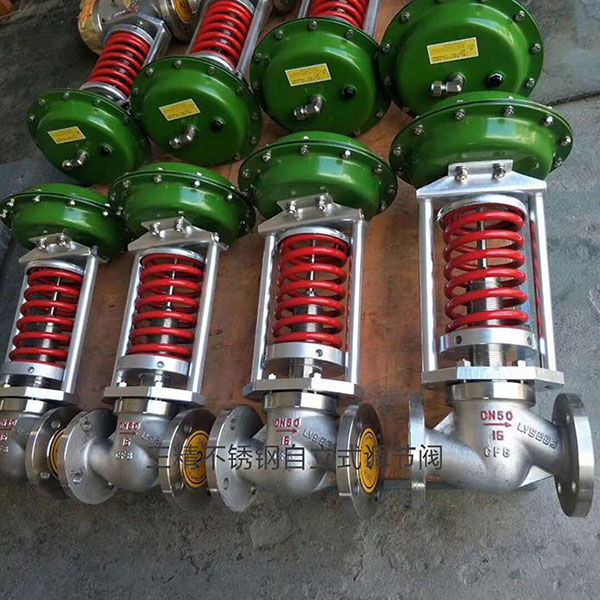

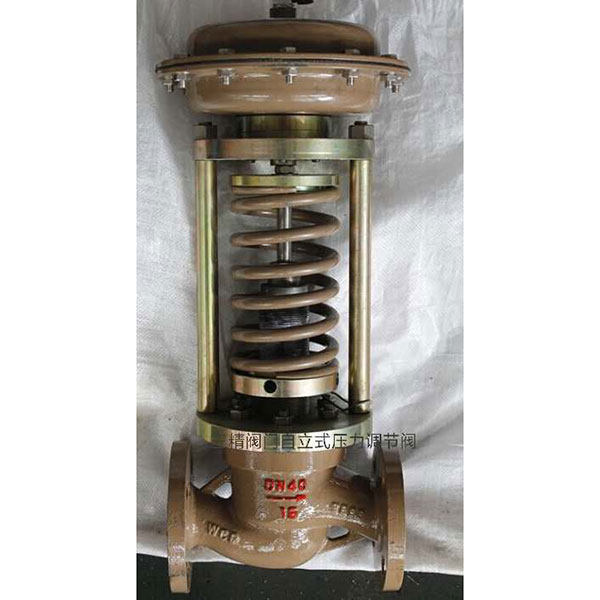

SZZCP自力式调节阀,自力式压差阀

SZZCP型自力式压力调节阀无需外加能源,利用被调介质自身能量为动力源引入执行机构控制阀芯位置,改弯两端的压差和流量,使阀前(或阀后)压力稳定。具有动作灵敏,密封性好,压力设定点波动力小等优点,广泛应用于气体、液体及蒸汽介质减压稳压或泄压稳压的自动控制。

产品详情

SZZCP型自力式压力调节阀概述

SZZCP型自力式压力调节阀无需外加能源,利用被调介质自身能量为动力源引入执行机构控制阀芯位置,改弯两端的压差和流量,使阀前(或阀后)压力稳定。具有动作灵敏,密封性好,压力设定点波动力小等优点,广泛应用于气体、液体及蒸汽介质减压稳压或泄压稳压的自动控制。自力式压力调节阀有单座压力调节阀(SZZYP)、套筒压力调节阀(SZZYM)、双座压力调节阀(SZZYN)、三种结构;执行机构有薄膜式、活塞式二种;作用型式有减压用阀后压力调节(B型)和泄压用阀前压力调节(K型)。产品公称压力等级有PN16、40、64;阀体口径范围DN20~300;泄漏量等级有II级、IV级和VI级三档;流量特性为快开;压力分段调节从15~2500Kpa。可按需要组合满足用户工况要求。

自力式压力调节阀型号:SZZCP

自力式压力调节阀公称通径:25MM-400MM

自力式压力调节阀使用压力:1.6MPA -10MPA

自力式压力调节阀连接方式:法兰连接

自力式压力调节阀形式:控制压力,可手动调节

自力式压力调节阀主要功能:控制压力

自力式压力调节阀介质:各种介质

自力式压力调节阀材质:WCB铸钢   不锈钢

自力式压力调节阀 标准:机械部标准或定做非标

自力式压力调节阀主要零件材料

阀体:ZG230-450、ZG1Cr18Ni9Ti 、ZGCr18Ni12Mo2Ti

阀芯:1Cr18Ni9Ti 、Cr18Ni12Mo2Ti

阀座:1Cr18Ni9Ti 、Cr18Ni12Mo2Ti

阀杆:1Cr18Ni9Ti 、Cr18Ni12Mo2T

膜盖:A3、A3钢涂四氟乙烯 不锈钢

填料:丁腈、乙炳、氟、耐油橡胶

SZZCP型自力式压力调节阀主要技术参数

公称通径DN(mm)

20

25

32

40

50

65

80

100

125

150

200

250

300

额定流量系数(KV)

7

11

20

30

48

75

120

190

300

480

760

1100

1750

额定行程(mm)

8

10

14

20

25

40

50

60

70

公称压力PN(Mpa)

1.6、4.0、6.4

压力调节范围(MP a)

15~50 40~80 60~100 80~140 120~180 160~220 200~260

240~300 280~350 330~400 380~450 430~500 480~560 540~620

600~700 680~800 780~900 880~1000 980~1500 1000~2500

流量特性(℃)

快开

调节精度(%)

±5

使用温度(℃)

≤350

允许泄漏量

硬密封(1/h)

单座:≤10ˉ4阀额定容量(IV级);双座、套筒:≤5×10ˉ3阀额定容量(II级)

软密封(m1/h)

0.15

0.30

0.45

0.60

0.90

1.7

4.0

6.75

11.10

16.0

减压比

最大

10

最小

1.25

调节阀订货须知

用户的订货时需提供调节阀介质,调节阀阀前压力,阀后设定压力,最大流量/每小时,压差/流量对应比,确定阀门尺寸/连接方式标准最大行程开启行程流量调节比压力波动(精度)压力/温度对应比,最大耐温,阀体材质开关状态(通断电),压力等级,内泄漏率内部阀体结构/调节阀工作原理/调节阀安装说明等相关技术资料当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的三精阀门公司专家为您审核把关感谢您访问我们的网站【http://www.cnsjv.com三精阀门公司】如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
