保温截止阀
  • 保温截止阀
  • 保温截止阀
  • 保温截止阀
  • 保温截止阀

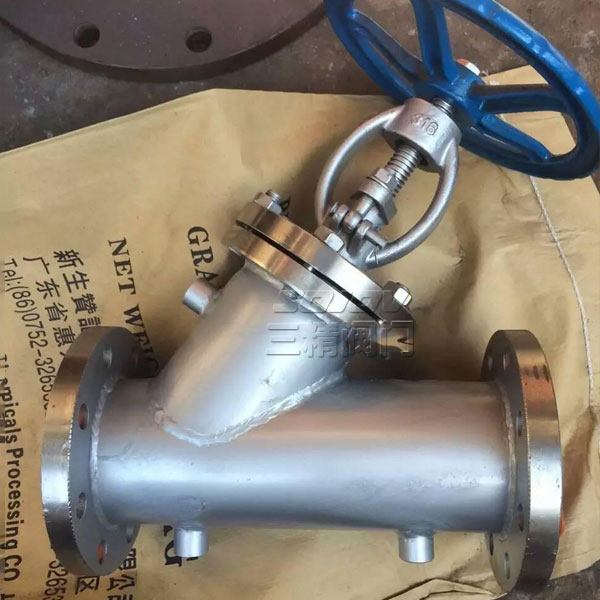

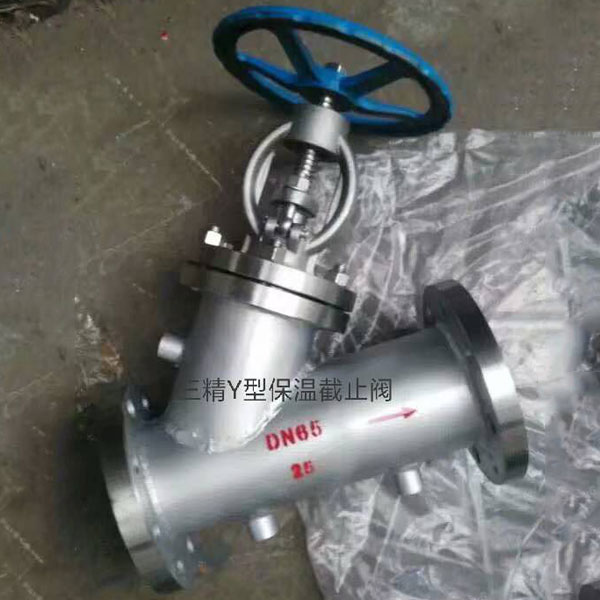

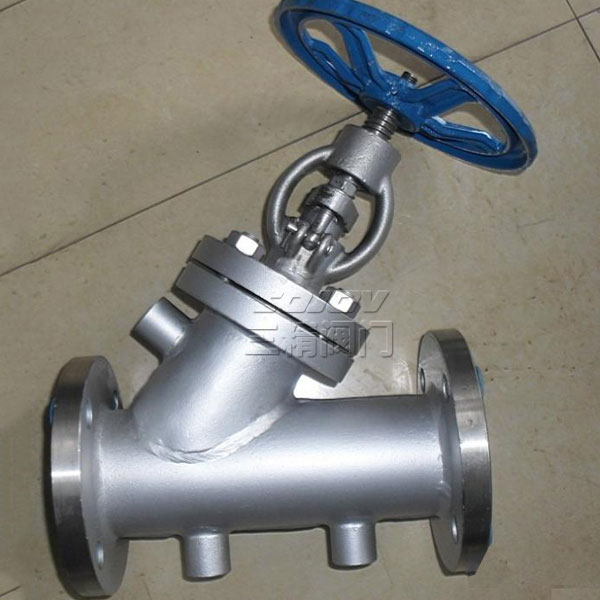

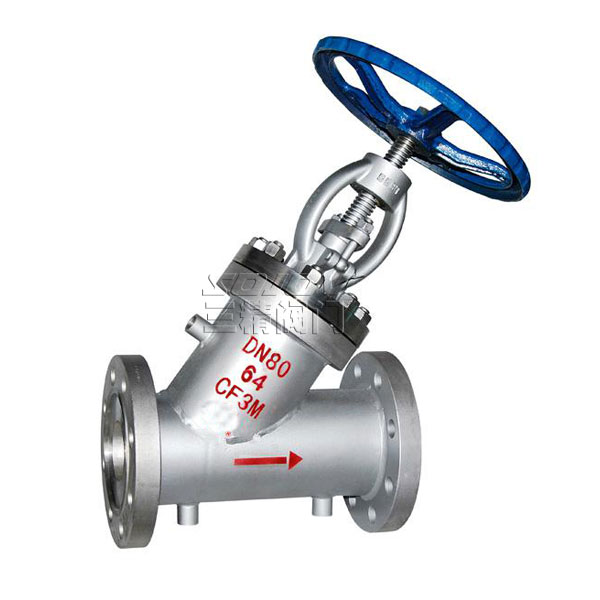

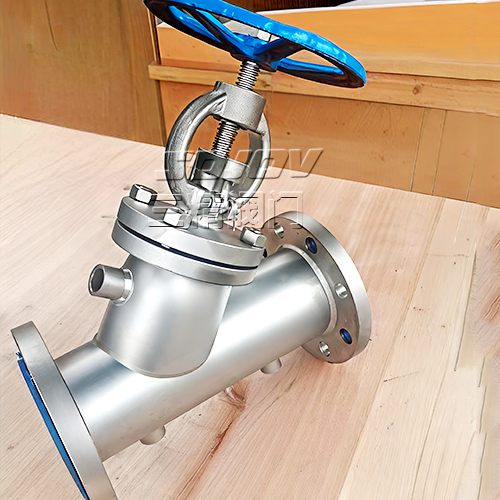

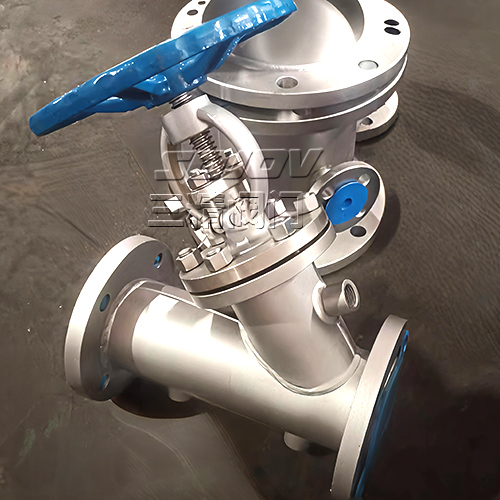

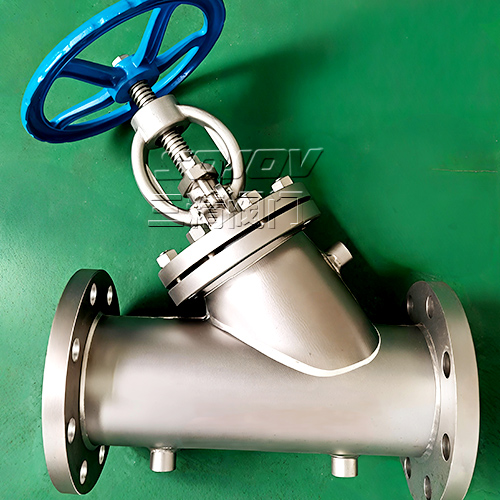

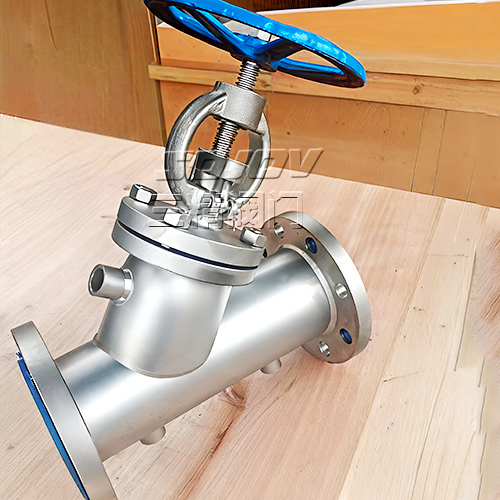

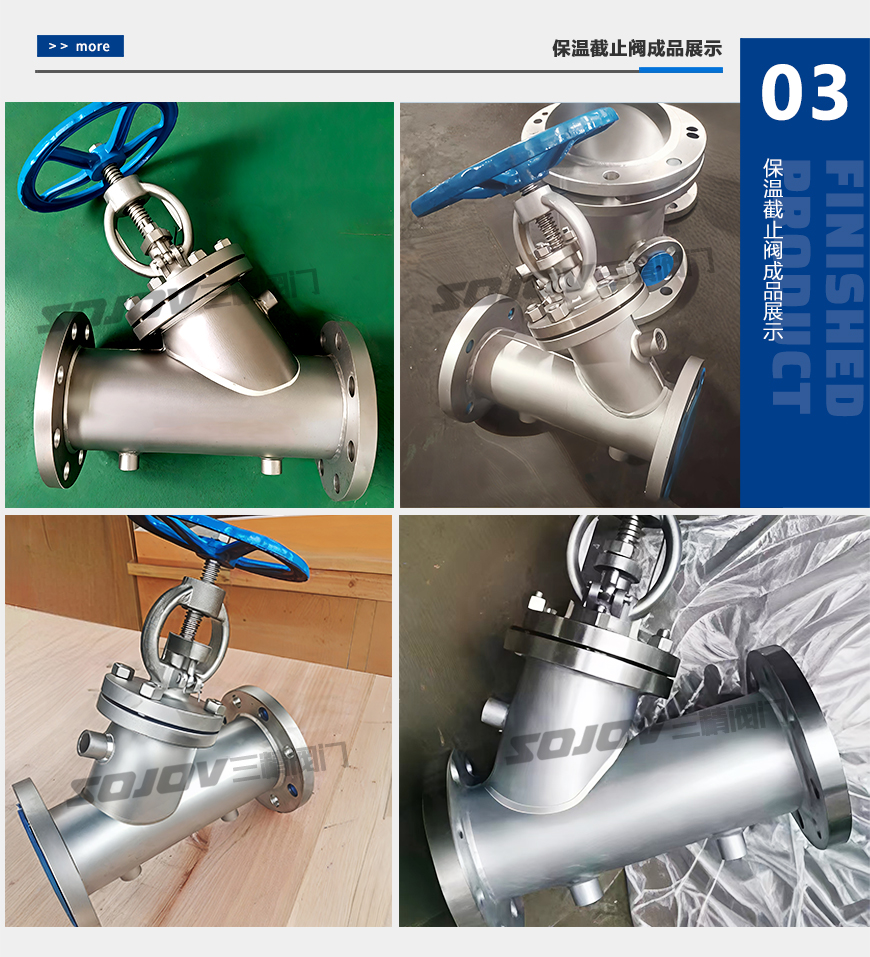

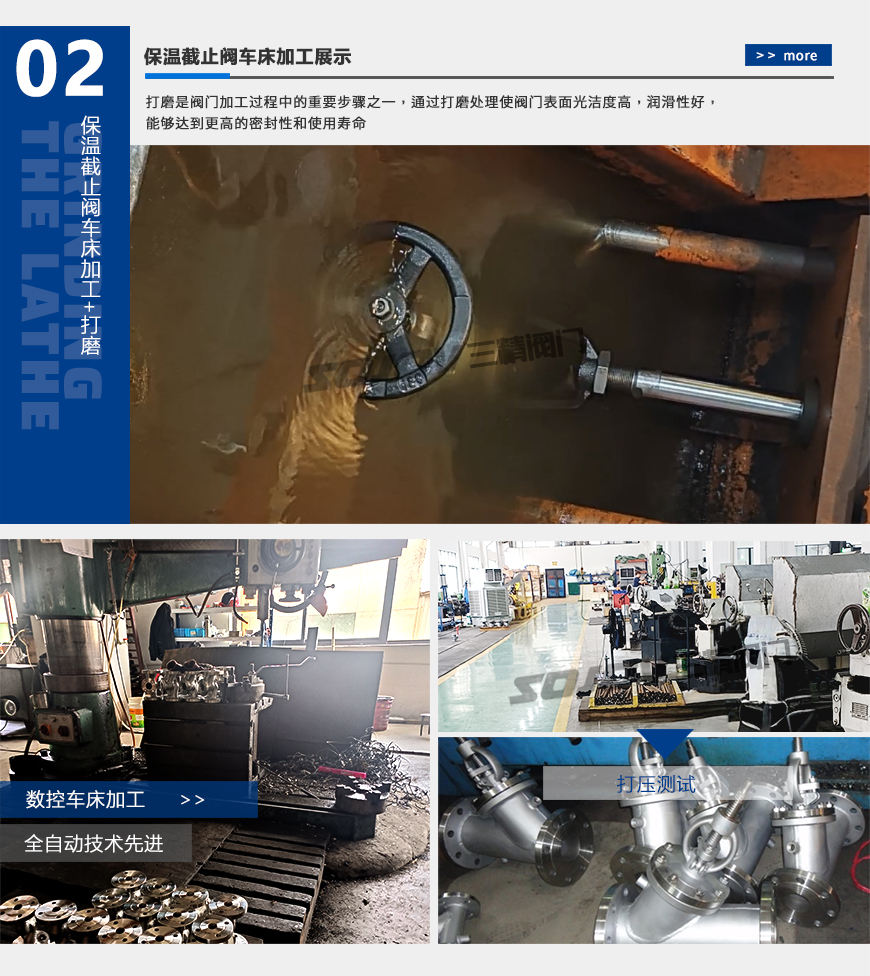

保温截止阀

BJ45H/W保温截止阀适用于化工、化肥行业的管路上,夹套内涵入蒸汽能防止介质结晶

产品详情

BJ45H/W保温截止阀 产品性能规范该阀适用于化工、化肥行业的管路上,夹套内涵入蒸汽能防止介质结晶。

保温截止阀技术参数

型号 公称压力PN(MPa) 试验压力 适用温度 适用介质 保温套压力(MPa)
壳体 密封
BJ45W-25P 2.5 3.75 2.75 ≤200 硝酸类 ≤1.0
BJ45W-40P 4.0 6.0 4.4
BJ45W-64P 6.4 9.0 6.6
BJ45W-25R 2.5 3.75 2.75 硝酸类
BJ45W-40R 4.0 3.0 4.4
BJ45W-64R 6.4 9.0 6.6

主要外形尺寸和连接尺寸

BJ45H/W保温截止阀 I型主要外形尺寸和连接尺寸(II型法兰大一级)

公称压力PN 公称通径DN 尺寸
L D D1 D2 D3 B1 fo B D6 3-G Z-Φd H H1 Do
2.5


4.0
15 170 105 75 55 35 8 4 16 51 3/8 4-Φ14 250 262 120
20 190 115 85 65 42 8 4 16 58 3/8 4-Φ14 292 308 140
25 210 135 100 78 50 8 4 18 66 3/8 4-Φ18 340 375 160
32 230 145 110 85 60 8 4 18 76 1/2 4-Φ18 338 375 160
40 260 160 125 100 72 8 4 20 88 1/2 4-Φ18 360 386 160
50 300 180 145 120 94 8 4 22 110 1/2 8-Φ18 410 450 240
65 340 195 160 135 105 8 4 22 121 1/2 8-Φ18 440 485 240
80 380 230 190 160 128 11 4.5 24 150 1/2 8-Φ23 540 600 280
100 430 270 220 188 154 11 4.5 28 176 1/2 8-Φ25 560 625 320
125 490 300 250 218 182 11 4.5 30 204 1/2 8-Φ25 625 737 360
150 550 330 280 248 212 11 4.5 32 204 1/2 12-Φ25 720 790 360

BJ45H/W保温截止阀主要零件材料

零件名称 阀体、阀盖 阀瓣 垫片
BJ45W-25P、BJ45W-40P、BJ45W-64P 铬镍钛钢 铬镍钛钢+硬质合金 聚四氟乙烯
BJ45W-25P、BJ45W-40P、BJ45W-64P 铬镍钼钛钢 铬镍钼钛钢+硬质合金 聚四氟乙烯

保温阀门结构简介

保温阀门是在阀体焊装一层金属夹套,通过对金属夹套内注入蒸汽、导热油、冷却水、冷气等,使阀体的介质在常温、升温、降温等条件下,达到所需要的温度,起到保温或保冷的作用。保温阀门是用在常温下会凝固的高粘度、蒸汽或其它保温、保冷介质,确保阀内介质能够正常工作。

保温阀门作用原理

保温阀门具有良好的保温保冷特性,且阀门的通径与管径一致,同时又能有效降低管路中介质热量损失。具有良好的保温保冷特性,同时又能有效降低管路中介质热量损失。保温阀门在石油、化工、冶金、制药等各类系统中得到较多应用,有效降低管路中介质热量的损失,防止介质结晶、凝固等相象的出现。保温阀门的作用是在温度高或低的情况下通过阀门时,保温阀门内的物质对介质产生保温效果,使介质不会凝结或粘在阀体内部,让阀门的启闭能正常运作。

保温阀门分类

三精阀门产品符合GB、DIN、ANSI等国际标准。保温阀门还分为:保温球阀、保温闸阀、保温蝶阀、保温放料阀、保温截止阀、保温止回阀、保温过滤器。保温阀门等。产品使用范围广、适合大小口径、品种齐全。由于保温阀门的品种繁多,详细的结构原理可质询本公司的技术工程师。

保温阀门标准

闸阀:设计与制造【GB12234】

旋塞阀:设计制造标准【GB/T 22130】

截止阀:设计制造标准【GB/T 12234】

球阀:设计制造标准【GB/T12224、ASME B 16.34】
