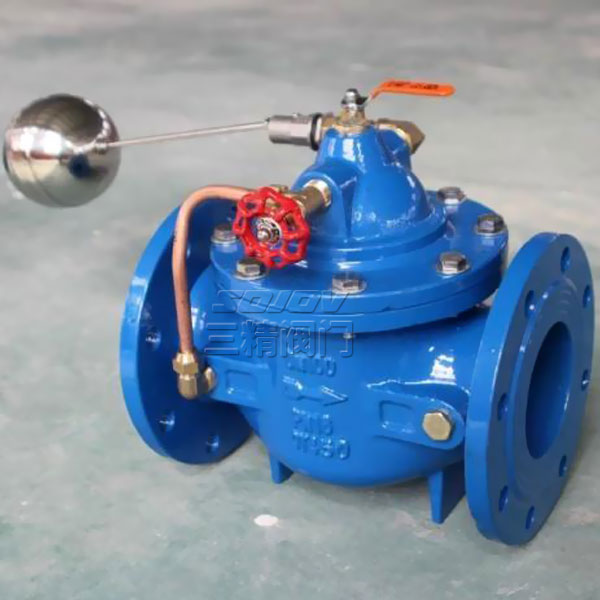

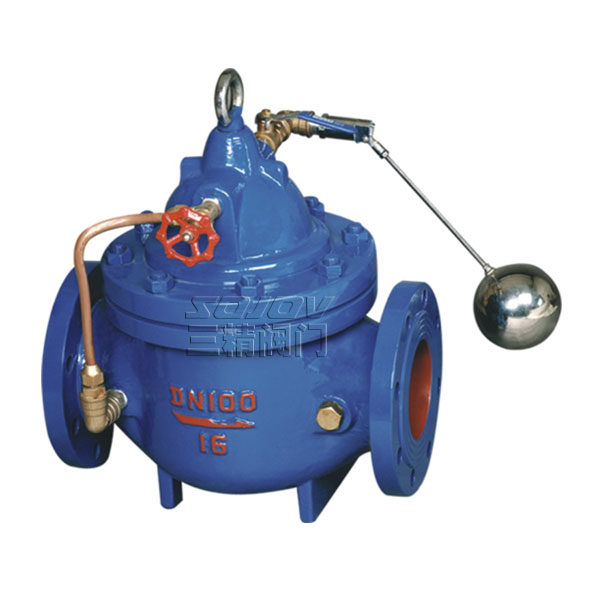

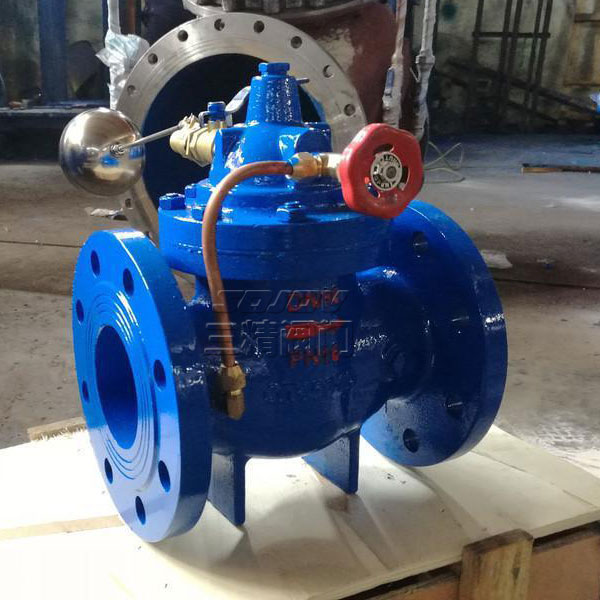

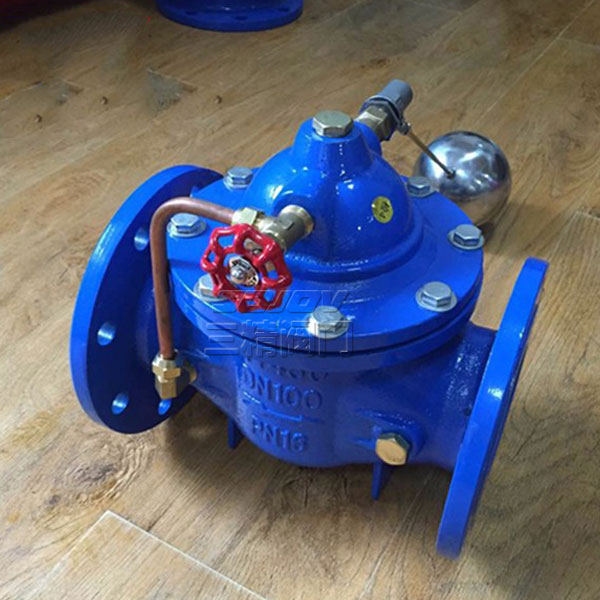

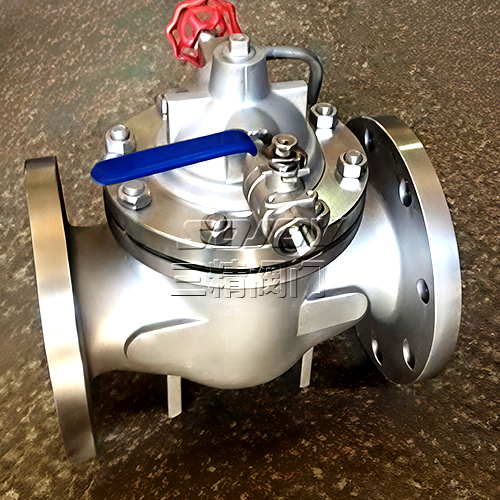

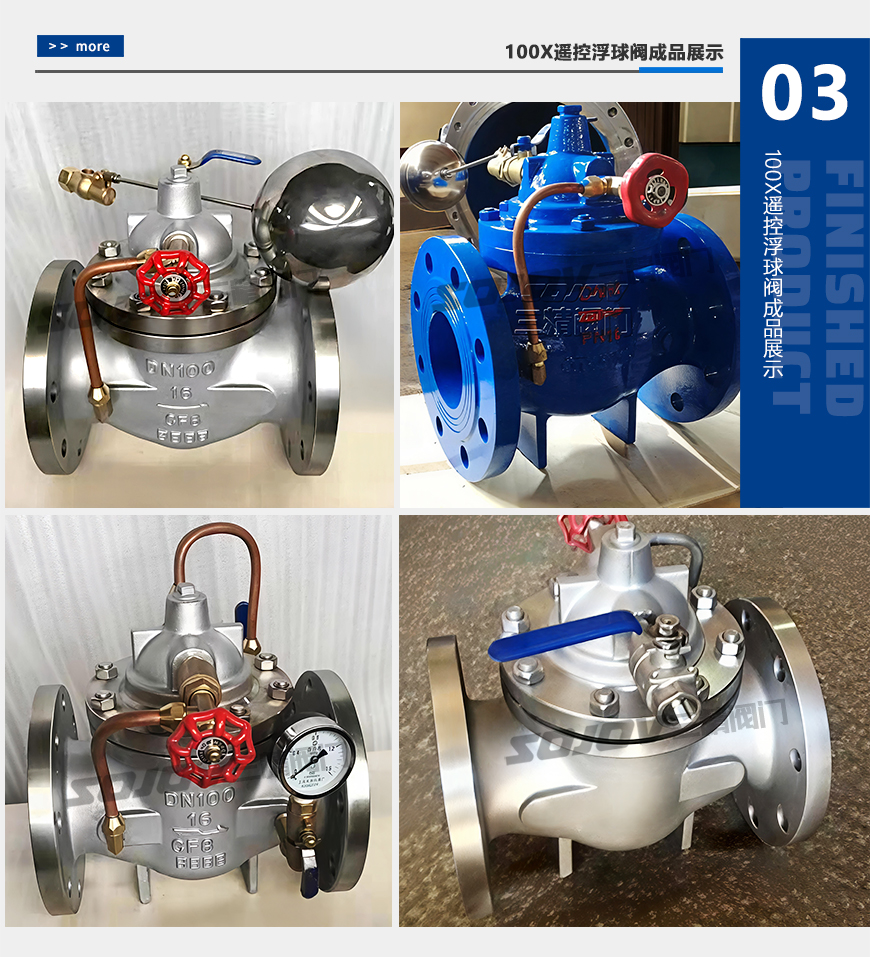

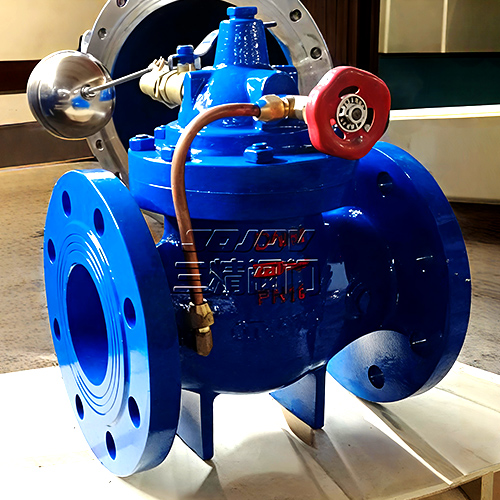

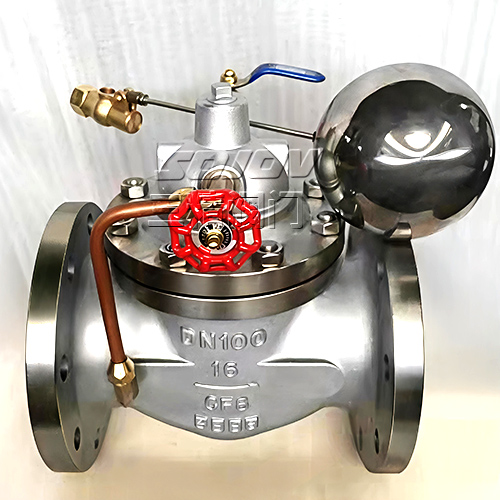

100X遥控浮球阀
  • 100X遥控浮球阀
  • 100X遥控浮球阀
  • 100X遥控浮球阀
  • 100X遥控浮球阀

100X遥控浮球阀

100X隔膜式遥控浮球阀是兼具多种功能的水力操作式阀门。要安装于水池或高架水塔的进水口处,当水位达到设定的高度时,主阀由浮球导阀控制关闭进水口停止供水;当水位下降后,主阀由浮球开关控制打开进水口向水池注水,实现自动补水。

产品详情

100X遥控浮球阀结构特点和用途

100X遥控浮球阀由主阀、针阀、球阀、浮球阀、微型过滤器等组成水力控制接管系统,调定后,自动控制液面高度。100X遥控浮球阀直接利用液面控制,不需要其它装置和能源,保养简便,液面控制准确度高,不受水压影响,密封可靠。100X遥控浮球阀产品广泛用于高层建筑、生活区等供水管网系统的水塔、水池等设施的液面控制。

遥控浮球阀 型号:100X

遥控浮球阀  公称通径:50MM-1000MM

遥控浮球阀  使用压力:1.6MPA -6.4MPA

遥控浮球阀 连接方式:法兰连接

遥控浮球阀  形式:浮球式

遥控浮球阀   主要功能:控制水位

遥控浮球阀   介质:水工业管道

遥控浮球阀   材质:铸铁  球墨铸铁  铸钢

遥控浮球阀  标准:机械部标准或定做非标


100X遥控浮球阀工作原理

当管道从进水端给水时,由于针阀、球阀、浮球阀是常开的,水通过微型过滤器、针阀、控制室、球阀、浮球阀进入水池,此时控制室不形成压力,主阀开启,水塔(池)供水。当水塔(池)的水面上升至设定高度时,浮球浮起关闭浮球阀,控制室内水压升高,推动主阀关闭,供水停止。当水面下降时,浮球阀重新开启,控制室水压下降,主阀再次开启继续供水,保持液面的设定高度。

公称压力(Mpa)

壳体试验压力(MPa)

密封试验压力(MPa)

适用介质

介质温度(℃)

1.0

1.5

1.1

0-80

1.6

2.4

1.76

2.5

3.75

2.75

100X遥控浮球阀主要零件材料

零件名称

零件材料

阀体阀盖

WCB

阀座阀盘

铜合金

密封圈O型圈

丁腈橡胶

阀杆

2Cr13

弹簧

50CrVA

针型阀

铜合金

球阀

铜合金

浮球阀

铜合金

微型过滤器

不锈钢

100X遥控浮球阀连接尺寸(PN 1.0-2.5MPa)


公称通径DN

L

H

H1

A

B

50

250

260

90

340

260

65

280

285

98

350

270

80

310

295

110

360

280

100

350

315

120

380

290

125

400

335

145

420

340

150

450

390

155

440

360

200

550

460

190

465

385

250

650

520

250

495

415

300

800

620

290

580

440

350

900

650

330

605

470

400

1000

710

360

630

490

450

1000

750

445

655

510

500

1100

800

495

685

545

600

1100

900

550

740

610

700

1450

1000

605

800

670

800

1560

1100

730

860

730

900

1800

1200

800

915

785

1000

2000

1330

910

985

855

三精阀门公司订货须知:

一  、①  遥控浮球阀 产品  名称与型号②遥控浮球阀 口径③遥控浮球阀 是否带附件以便我们的为您正确选型④遥控浮球阀 的使用压力⑤遥控浮球阀 的使用介质的温度。二、若已经由设计单位选定三精公司的遥控浮球阀 型号,请按遥控浮球阀 型号直接向我司销售部订购。三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的三精阀门公司专家为您审核。感谢您访问我们的网站【http://www.cnsjv.com三精阀门公司】如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
