电动高压球阀
  • 电动高压球阀
  • 电动高压球阀
  • 电动高压球阀
  • 电动高压球阀

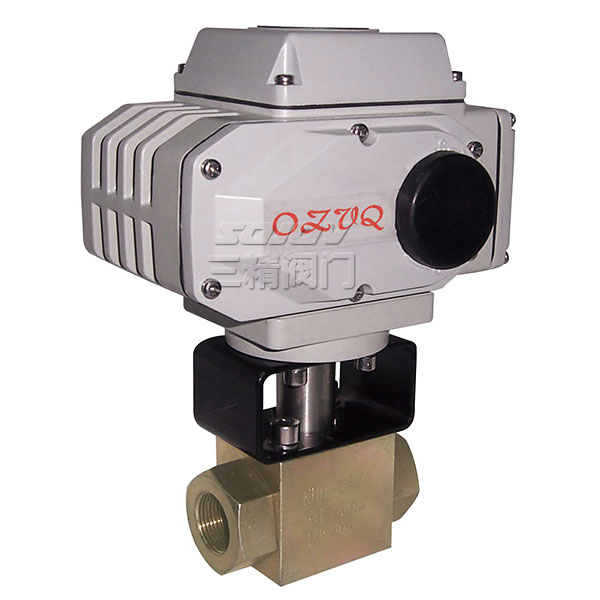

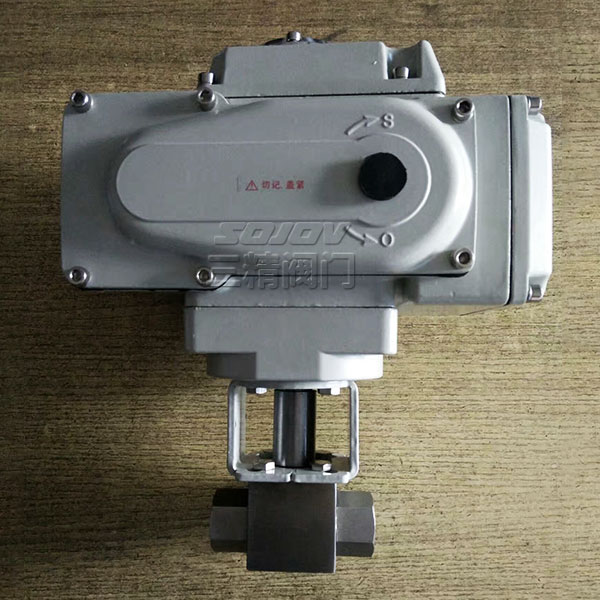

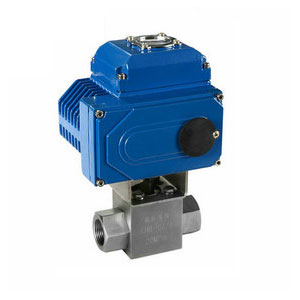

电动高压球阀

品牌:三精阀门


阀门型号:Q941H,Q911H

通径规格:法兰DN15~DN300,螺纹1/2~12

结构形式:浮动直通

阀体材质:铸钢WCB、不锈钢304、不锈钢316

公称压力:PN100、PN160、PN250

适用温度:-20℃~350℃

应用范围:液压油、高压气体、蒸汽、环保处理、污水等

产品特点:稳定性好,抗挤压和耐冲蚀性能,耐液压及耐高温



产品详情

电动高压球阀概述

电动高压球阀是由三段式锻造阀体的高压型球阀与电动执行装置连接组成,分为电动内螺纹高压球阀和电动法兰高压球阀,阀门锻件可耐高压、液压及耐高温,在最大工作压力能保持良好的密封性能及抗压均匀性,特别适用于高温高压的特殊工况场合当中。在没有特定要求的情况下,阀体的材质都要求在不锈钢304或以上。可根据使用要求配置电动执行机构,对介质进行开关两位控制或比例型调节。

为了提高电动高压球阀抗冲蚀磨损的能力,通常选择抗蚀材料:

1、硬度高的材料。

2、有耐酸蚀保护膜的材料。

3、屈服点高、稳定性好的材料。

4、疲劳强度高的材料。

对于电动高压球阀使用的材料,

通常采用热处理和表面硬化处理方法提高其抗挤压和耐冲蚀性能

电动高压球阀性能特点

1、适用于两位切断、调节的场合。

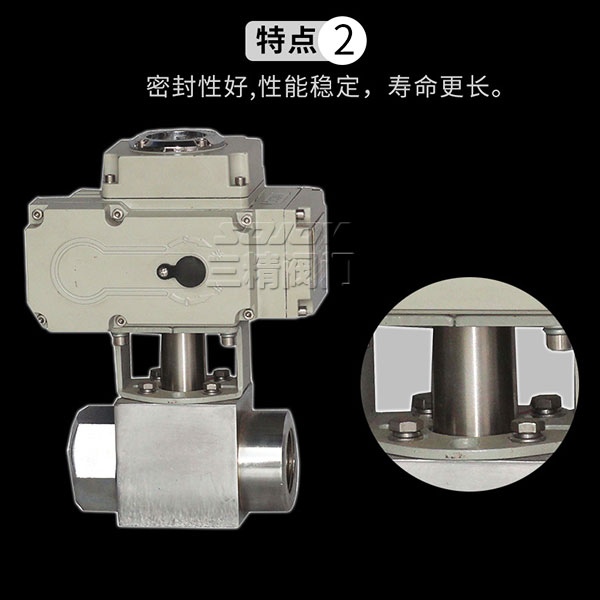

3、密封性能优良、流通能力大、装卸维护方便、流阻小、密封可靠,甚至切断。

3、可实现对石油、化工、造纸、冶金、污水处理、油罐车等运输管道内介质的切断和流通。

4、直连方式,电动执行机构内置伺服系统,无须另配伺服放大器。

6、流向可任意,可调范围广,能用于高压和大口径场合,控制高粘度,带有纤维和细颗粒的介质。




电动高压球阀技术参数

公称通径 DN15~DN300(mm)
公称压力 PN10.0、16.0、20.0、25.0MPa
连接方式 法兰式、螺纹连接
阀体形式 三段式锻造阀体
电源电压 AC110V、AC220V、AC380V(其他定制DC24等)
动作范围 0~90°
阀芯结构 O型球体阀芯
适用介质 水、蒸汽、环保处理、腐蚀性介质等
阀体材质 碳钢、不锈钢304、316
控制方式 开关切断式(两位开关控制)、智能调节型(4-20mA模拟信号)

电动高压球阀性能规范


公称压力 10.0  16.0  20.0  25.0(Mpa)
动作时间 15-60秒(可定制)
流量特性 近似快开特性
密封填料 V型聚四氟乙烯填料、柔性石墨填料等
控制方式 电动控制(电源驱动)
电源电压 AC110V、AC220V、AC380V
泄露量Q 按GB/T4213-92,小于额定KV0.01%
