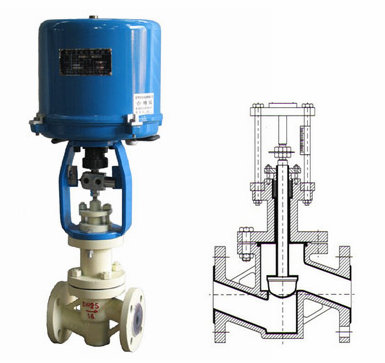

ZDLPF46电动衬氟调节阀
品牌：三精阀门
阀门型号：ZDLPF46
通径规格：DN20～DN150mm
结构形式：单座柱塞衬氟阀芯
阀体材质：铸钢(WCB)、不锈钢(304、316、316L)
公称压力：PN16
适用温度：-40-180℃
应用范围：酸、碱等强腐蚀介质和有毒、易挥发等气体、液体
产品特点：耐腐蚀、密封性能好、泄露量小
产品详情
电动衬氟调节阀概述
ZDLPF46电子式电动衬氟调节阀具有良好的耐腐蚀性能，该阀接触介质的部位（阀体内腔、阀芯、阀座）全衬有氟塑料，能耐酸、碱，强腐蚀介质，且密封性能好，采用聚四氟乙烯材质的密封，确保无渗漏，泄漏量小，由于阀芯、阀座是软密封，故泄漏量低于国家Ⅳ级标准。电动衬氟调节阀可广泛适用于对酸、碱等强腐蚀机制和有毒、易挥发等气体、液体介质的过程控制、调节。
电动衬氟调节阀特点
电动衬氟调节阀内有伺服放大器，无需另配伺服放大器，输入控制信号（4-20mADC或1-5VDC）及单相电源即可控制运转，实现对压力、流量、温度、液位等参数的调节，具有体积小、重量轻、连线简单、流量大、调节精度高等特点，广泛应用于电力、石油、化工、冶金、环保、轻工、教学和科研设备等行业的工业过程自动控制系统中。
电动衬氟调节阀参数
| 阀体 | |
| 形 式 | 直通单座球型阀 |
| 公称通径 | G3/4". 20. 25. 32. 40. 50. 65. 80. 100. 150mm |
| 公称压力 | PN16bar |
| 法兰标准 | RF |
| 材 料 | 铸钢( ZG230450)、衬聚四氟乙烯(F46)等 |
| 工作温度 | -40-180℃ |
| 阀盖形式 | 螺栓压紧式 |
| 填 料 | V型聚四氟乙烯填料 |
| 阀内组件 | |
| 阀芯型式 | 单座柱塞型阀芯 |
| 流量特性 | 等百分比特性和线性特性 |
| 阀芯材料 | 2Cr13、衬聚四氟乙烯(F46) |
| 阀座材料 | 2Cr13、衬聚四氟乙烯(F46) |
| 波纹管材料 | 聚四氟乙烯{ F46） |
电动衬氟调节阀执行器
| 执行机构 | |||||||||
| 型 式 | 381 LSA-08 | 381 LSA-20 | 381 LSB-30 | 381 LSB-50 | 381 LSC-65 | 381 LSC-99 | 381 LSC-160 | ||
| 活塞直径 | 381 LXA-08 | 381 LXA-20 | 381 LXB-30 | 381 LXB-50 | 381 LXC-65 | 381 LXC-99 | 381 LXC一160 | ||
| 输出力推(N) | 800 | 2000 | 3000 | 5000 | 6500 | 10000 | 16000 | ||
| 最大行程L(mm) | 30 | 60 | 100 | ||||||
| 工作速度( mm/s) | 4.2 | 2.1 | 3.5 | 1.7 | 2.8 | 2.0 | 1.0 | ||
| 主要技术参数 | 电源电压：220W50Hz输入信号：4-20mA或1-5V．DC输出信号：4-20mA．DC | ||||||||
| 防护等级：相当IP55 隔爆标志：Exd|| BT4 手操功能：手柄 | |||||||||
| 环境温度：-25 +70℃ 环境湿度：≤95% | |||||||||
