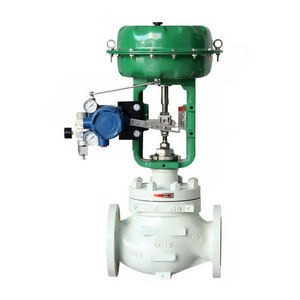

ZJHL气动薄膜笼式调节阀
品牌：三精阀门
阀门型号：ZJHL
通径规格：DN25～DN300mm
结构形式：直通铸造阀
阀体材质：铸钢(WCB)、不锈钢(304、316、316L)
公称压力：PN16、PN40、PN64
适用温度：-17℃-450℃(具体见产品详情)
应用范围：油品、气体、液体、蒸汽等介质
产品特点：压降损失小，流量大，噪音小
产品详情
气动笼式调节阀概述
ZJHL气动薄膜笼式调节阀主要为降低可压缩流体的噪音而设计的，为适应气体节流扩散与膨胀，套筒上设有许多对称小孔来降低压力降，流体通道呈S流线型，阀芯采用压力平衡式结构，由阀笼窗口曲线确定阀的流量特性，还设有一个改善套筒周围流体平稳流动的导流翼，因此压降损失小，流量大，噪音小。
气动笼式调节阀特点
气动笼式调节阀密封面是由一个阀芯与阀座间的金属密封面，和一个阀盖与阀笼间的非金属弹性密封结构组成，非金属结构中采用了石墨垫片，其弹性和耐高温性能有了很大提高！动态稳定性好、噪音低、防空化，适宜控制各种温度的高压差流体。
气动笼式调节阀参数
| 阀体 | |
| 形 式 | 直通铸造球型阀 |
| 公称通径 | 25. 32. 40. 50. 65. 80. 100. 125. 150. 200. 250. 300mm |
| 公称压力 | PN16、40、64bar |
| 法兰标准 | JB/T79.1-94、79.2-94等 |
| 材 料 | 铸钢( ZG230450)、不锈钢（ZGICr18Ni9Ti、ZGICr18Ni12M02Ti）等 |
| 上 阀 盖 | 标准型：-17-230℃ 散热型：230-450℃ 低温型：-60--196℃ 波纹管密封型：-40-350℃ |
| 阀盖形式 | 螺栓压紧式 |
| 填 料 | V型聚四氟乙烯填料、含浸聚四氰乙烯石棉填料、石棉纺织填料、石墨填料 |
| 结构形式 | 笼式调节阀 |
| 阀内组件 | |
| 阀芯型式 | 压力平衡式阀芯 |
| 流量特性 | 等百分比特性和线性特性 |
| 材 料 | 不锈钢、不锈钢堆司太莱合金、钛和耐腐蚀台金等。 |
气动笼式调节阀执行器
| 执行机构 | |||||
| 型 式 | ZHA/B多弹簧薄膜执行机构 | ||||
| 型 号 | ZHA/B-22 | ZHA/B-23 | ZHA/B-34 | ZHA/B-45 | ZHA/B-56 |
| 有效面积cm2 | 350 | 350 | 560 | 900 | 1400 |
| 行程mm | 10、16 | 25 | 40 | 40、60 | 100 |
| 弹簧范围KPa | 20-100（标准）、20-60、60-100、40-200、80-240 | ||||
| 膜片材料 | 丁晴橡胶夹尼龙布、乙丙橡胶夹尼龙布 | ||||
| 供气压力 | 140-400KPa | ||||
| 气源接口 | RC1/4" | ||||
| 环境温度 | -30-70℃ | ||||
| 阀作用形式 |
| 气关式（B）- 失气时阀位开（FO）；气开式(K)一失气时阀位关(FC) |
| 附件 |
| 定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
