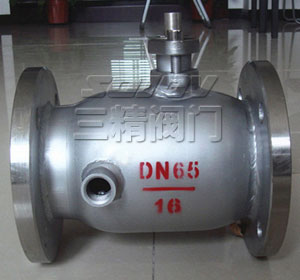

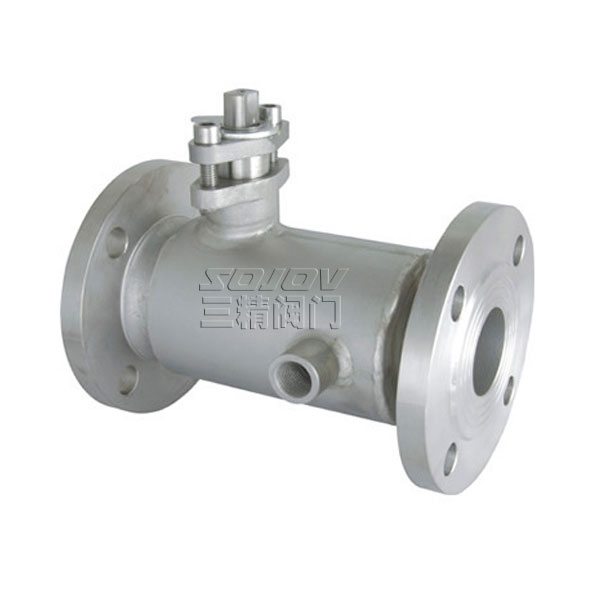

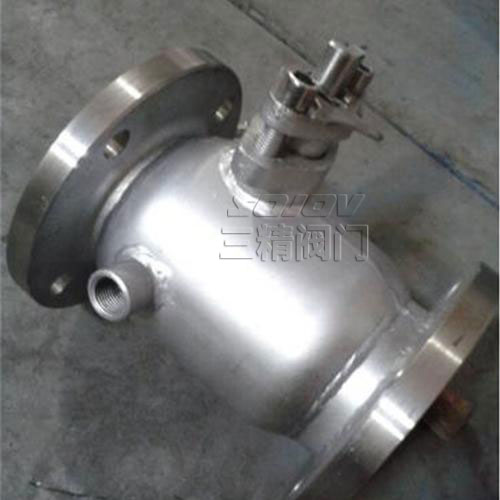

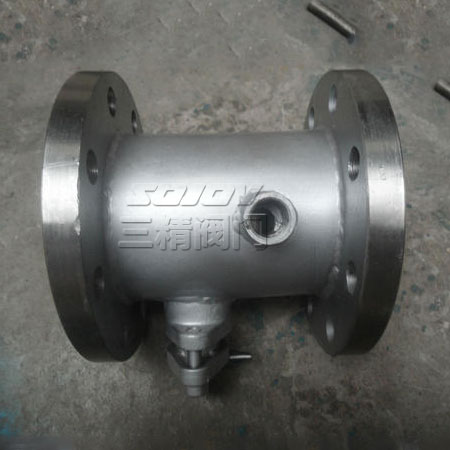

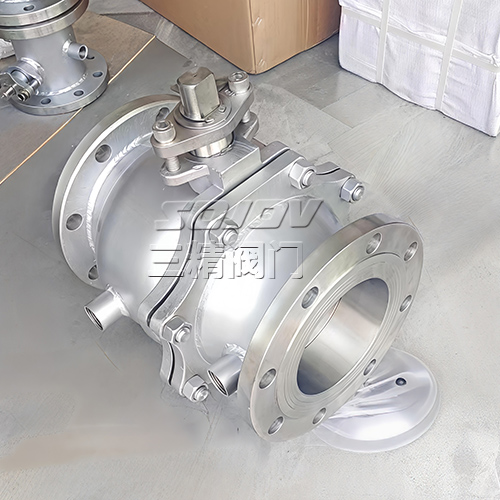

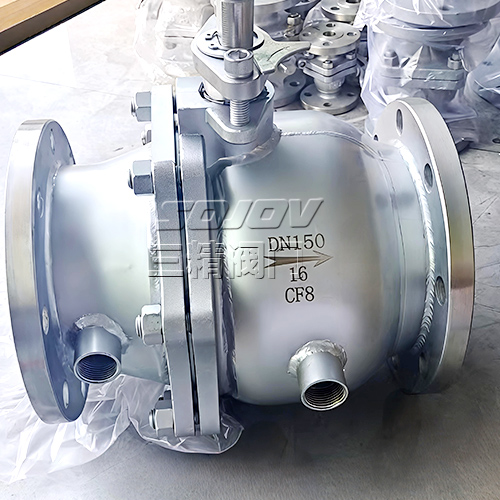

BQ41F不锈钢保温球阀
产品详情
不锈钢保温球阀特点：
不锈钢保温球阀具有保温、保冷特性。按GB设计制造法兰连接按79-94标准制造用于石油、化工、冶金、制药行业。不锈钢保温球阀由于采用了蒸气夹套保温。故即使外界温度降到零度以下，该阀仍操作灵活保证输油管道能断开，其优点是一般控制阀门所没有的。它是重油输送管道理想的控制阀门。 根据用户需要夹套注入蒸气、导热油、冷却水、冷气等。使用整个阀门长温或降温达到所需要的温度。能防止介质结晶。
不锈钢保温球阀主要连接尺寸
|
公称通径DN |
L |
D |
D1 |
D2 |
B |
F |
Z-Φd |
2-G |
|
15 |
130 |
95 |
65 |
45 |
14 |
2 |
4-Φ14 |
3/8 |
|
20 |
150 |
105 |
75 |
55 |
14 |
2 |
4-Φ14 |
3/8 |
|
25 |
160 |
115 |
85 |
65 |
14 |
2 |
4-Φ14 |
3/8 |
|
32 |
165 |
135 |
100 |
78 |
16 |
2 |
4-Φ18 |
1/2 |
|
40 |
180 |
145 |
110 |
85 |
16 |
3 |
4-Φ18 |
1/2 |
|
50 |
200 |
160 |
125 |
100 |
16 |
3 |
4-Φ18 |
1/2 |
|
65 |
220 |
180 |
145 |
120 |
18 |
3 |
4-Φ18 |
1/2 |
|
80 |
250 |
195 |
160 |
135 |
20 |
3 |
4-Φ18 |
1/2 |
|
100 |
280 |
215 |
180 |
155 |
20 |
3 |
4-Φ18 |
1/2 |
|
125 |
320 |
280 |
240 |
210 |
22 |
3 |
4-Φ23 |
1/2 |
|
150 |
360 |
335 |
295 |
265 |
26 |
3 |
4-Φ23 |
1/2 |
保温阀门结构简介
保温阀门是在阀体焊装一层金属夹套，通过对金属夹套内注入蒸汽、导热油、冷却水、冷气等，使阀体的介质在常温、升温、降温等条件下，达到所需要的温度，起到保温或保冷的作用。保温阀门是用在常温下会凝固的高粘度、蒸汽或其它保温、保冷介质，确保阀内介质能够正常工作。
保温阀门作用原理
保温阀门具有良好的保温保冷特性，且阀门的通径与管径一致，同时又能有效降低管路中介质热量损失。具有良好的保温保冷特性，同时又能有效降低管路中介质热量损失。保温阀门在石油、化工、冶金、制药等各类系统中得到较多应用，有效降低管路中介质热量的损失，防止介质结晶、凝固等相象的出现。保温阀门的作用是在温度高或低的情况下通过阀门时，保温阀门内的物质对介质产生保温效果，使介质不会凝结或粘在阀体内部，让阀门的启闭能正常运作。
保温阀门分类
三精阀门产品符合GB、DIN、ANSI等国际标准。保温阀门还分为：保温球阀、保温闸阀、保温蝶阀、保温放料阀、保温截止阀、保温止回阀、保温过滤器。保温阀门等。产品使用范围广、适合大小口径、品种齐全。由于保温阀门的品种繁多，详细的结构原理可质询本公司的技术工程师。
保温阀门标准
闸阀：设计与制造【GB12234】
旋塞阀：设计制造标准【GB/T 22130】
截止阀：设计制造标准【GB/T 12234】
球阀：设计制造标准【GB/T12224、ASME B 16.34】
