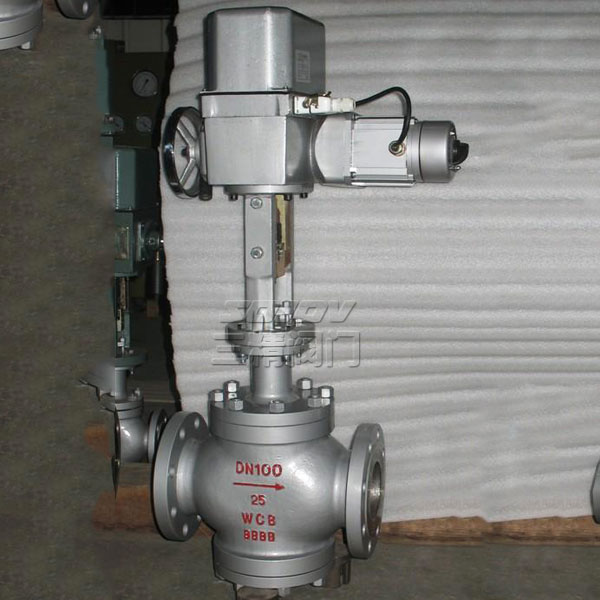

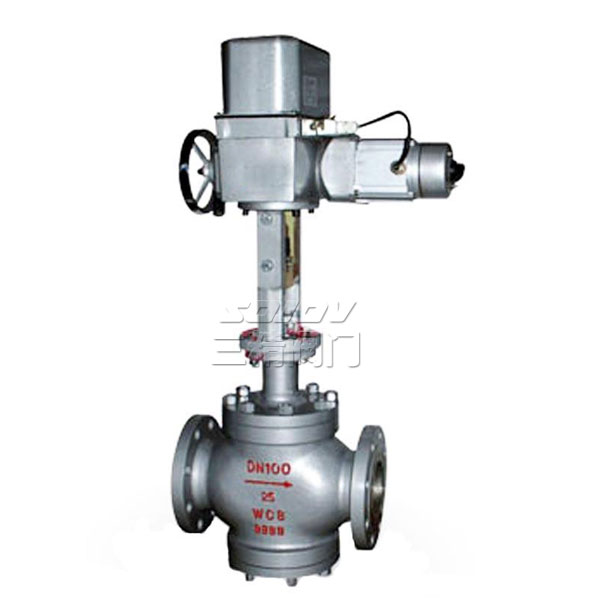

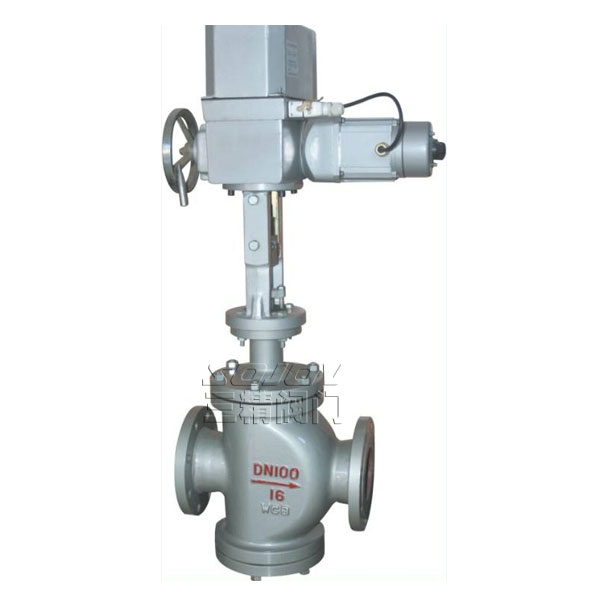

SZAZP电动单座调节阀
产品详情
电动调节阀-三精阀门有限公司
电动调节阀型号:SZAZP SZAZN |
电动调节阀 公称通径:25MM-400MM |
电动调节阀 使用压力:1.6MPA -10MPA |
电动调节阀 连接方式:法兰连接 |
电动调节阀 形式:电动 |
电动调节阀 主要功能:控制流量 |
电动调节阀 介质:各种介质 |
电动调节阀 材质:WCB铸钢 不锈钢 |
电动调节阀 标准:机械部标准或定做非标 |
电动调节阀概述
SZAZP电动单座调节阀、SZAZN电动双座调节阀、SZAZM电动套筒调节阀由电动执行机构与各种的阀体(单座、双座、套筒)组配而成,而具备了各种阀的特点。电动调节阀以单相交流220V电源为动力,接受统一的标准电信号0-10mADC或4-20mADC,自动的控制阀门开度,达到对工作流量、压力、温度、液位等参数的自动控制,是生产过程自动调节的组成之一。广泛用于电力、冶金、轻工、食品、石油、化工等工业的自动控制中。
电动调节阀主要零件材料
阀体、阀盖:HT200、ZG230—450、ZG1Cr18Ni9Ti 阀芯、阀座:1Cr18Ni9Ti、司钛莱合金堆焊 填料:聚四氟乙烯、柔性石墨、不锈钢波纹管
垫 片:橡胶石棉板、1Cr18Ni9Ti、石棉缠绕垫片 阀杆、推杆:2Cr13、1Cr18Ni9Ti 衬 套:2Cr13
电动调节阀规格与技术参数
公称通径DN(mm) |
3/4” |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
||
额定流量 |
单座 |
P |
0.08~0.8 |
1.2~5.0 |
8 |
12 |
20 |
32 |
50 |
80 |
120 |
200 |
280 |
450 |
;; |
;; |
双座 |
N |
;; |
;; |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
1000 |
1600 |
|
套筒 |
M |
;; |
;; |
15 |
;; |
20 |
30 |
;; |
75 |
115 |
;; |
240 |
350 |
;; |
;; |
|
公称压力(MPa) |
1.6 4.0 6.0 |
|||||||||||||||
行程(mm) |
10 |
16 |
25 |
40 |
60 |
100 |
||||||||||
信号 |
DKZ-310/310C |
DKZ-410/410C/510/510C |
DKZ-510/510C |
|||||||||||||
电动执行器型号 |
Ⅱ型0-10mA DC ;;Ⅲ型4-20mA DC |
|||||||||||||||
介质温度℃ |
-200~+200、-40~+250(常温) -40~+450(中温) -250~-60(低温) |
|||||||||||||||
流量特性 |
直线 百分比 |
|||||||||||||||
可调范围 |
30:1 |
|||||||||||||||
阀 |
公 |
0.6 |
;; |
低温:ZG1Cr18Ni9Ti |
||||||||||||
1.6 |
常温:HT200 |
|||||||||||||||
4.0 |
;; |
低温:ZG1Cr18Ni9Ti |
||||||||||||||
常温:ZG230-450、ZG1Cr18Ni9Ti |
||||||||||||||||
中温:ZG230-450、ZG1Cr18Ni9Ti |
||||||||||||||||
6.4 |
低温:ZG1Cr18Ni9Ti |
|||||||||||||||
常温:ZG230-450、ZG1Cr18Ni9Ti |
||||||||||||||||
中温:ZG230-450、ZG1Cr18Ni9Ti |
||||||||||||||||
法兰尺寸 |
管连接 |
铸钢法兰按JB77-59,铸铁法兰按JB79-59 |
||||||||||||||
法兰型式 |
法兰密封型式按JB77-59,其中PN6.0法兰按准糟式 |
|||||||||||||||
阀芯材质 |
1Cr18Ni9Ti |
|||||||||||||||
上阀盖型式 |
普通式(常温型),热片式(中温型),长劲式(低温式) |
电动调节阀主要技术性能指标
项目 | 指标 | |
基本误差% | ±5.0 | |
回差% | 3.0 | |
死区% | 3.0 | |
泄漏量 | 单座阀 | 10-4×阀额定容量 |
双座阀 | 10-3×阀额定容量 | |
套筒阀 | 10-3×阀额定容量 |
电动直通单座、双座调节阀-允许压差
(双座调节一般可承受较大压差,单座调节阀差压可参考下表先用。)
使用情况 | 阀芯处于流开状态,关闭时阀后压力P2=0 | ||||||||||
公称通径 DN(mm) |
阀座直径 DN(mm) |
执行机构 有效推力 (N) |
允许压差(sMPa) | ||||||||
电动直通单座调节阀 | |||||||||||
PN1.6(MPa) | PN6.4(MPa) | ||||||||||
3/4 | 3 | 4 | 5 | ;; | ;; | ;; | |||||
6 | 7 | 8 | |||||||||
;; | 10 | 12 | 15 | 20 | 400,1000,2500 | 公称压力 | 3.8 | 2.7 | 1.7 | 1.0 | |
公称压力 | 4.34.3 | 2.5 | |||||||||
25 | 26 | 400,1000,2500 | 0.5 | 公称压力 | 0.6 | 3.6 | ;; | ||||
32 | 32 | 0.4 | 公称压力 | 0.4 | 2.3 | ;; | |||||
40 | 40 |
400,1000 2500,6400 |
0.7 | 1.0 | 0.7 | 1.5 | ;; | ||||
50 | 50 | 0.5 | 1.0 | 0.5 | 1.0 | ;; | |||||
65 | 66 | 6400,16000 | 1.4 | 1.4 | |||||||
80 | 80 | 1.0 | 1.0 | ||||||||
100 | 100 | 0.6 | 0.6 | ||||||||
125 | 125 | 6400,16000 | 0.5 | 1.0 | 0.5 | 1.0 | |||||
150 | 150 | 0.3 | 0.7 | 0.3 | 0.7 | ||||||
200 | 200 | 0.2 | 0.4 | 0.2 | 0.4 | ||||||
250 | ;; | 16000 | 0.3 | 0.3 | |||||||
300 | ;; | 0.2 | 0.2 |
电动直通单座调节阀、电动直通双座调节阀外形尺寸
公称通径 DN |
A | B | L | H | H1 | ||||||
ZAZP | ZAZP | ||||||||||
PN1.6 | PN4.0 | PN6.4 | 普通型 | 热片型 | 普通型 | 热片型 | ZAZP | ZAZP | |||
20 | 490 | 230 | 180 | 185 | 190 | 495 | 655 | / | / | 65 | / |
25 | 490 | 230 | 185 | 190 | 205 | 676 | 928 | 787 | 937 | 112 | 117 |
32 | 490 | 230 | 200 | 210 | 220 | 793 | 940 | 793 | 943 | 118 | 120 |
40 | 490 | 230 | 220 | 230 | 240 | 812 | 963 | 832 | 982 | 129 | 139 |
50 | 490 | 230 | 250 | 255 | 265 | 842 | 693 | 842 | 992 | 144 | 144 |
65 | 520 | 230 | 275 | 285 | 295 | 967 | 1127 | 987 | 1147 | 178 | 188 |
80 | 520 | 230 | 305 | 310 | 325 | 990 | 1142 | 1017 | 1177 | 191 | 208 |
100 | 520 | 230 | 350 | 355 | 370 | 999 | 1151 | 1041 | 1207 | 195 | 220 |
125 | 520 | 230 | 410 | 425 | 440 | 1092 | 1307 | 1142 | 1357 | 245 | 270 |
150 | 520 | 230 | 450 | 460 | 475 | 1112 | 1327 | 1162 | 1377 | 255 | 280 |
200 | 520 | 230 | 550 | 560 | 570 | 1187 | 1402 | 1244 | 1459 | 290 | 320 |
电动套筒调节阀外形尺寸
公称通径 DN |
L(mm) | A(mm) | B(mm) | H(mm) | H2(mm) | H1 | |||
PN1.6 | PN64 | 普通型 | 热片型 | PN1.6 | PN64 | ||||
25 | 184 | 230 | 2208.5 | 132 | 834.5 | 1304.5 | 75 | ;; | 50.3 |
40 | 222 | 260 | 871.5 | 1421.5 | 95 | ;; | ;; | ||
50 | 254 | 300 | 874.5 | 1424.5 | 98 | ;; | 75.5 | ||
80 | 295 | 380 |
208.5 252 |
132 177 |
1102.5 | 1807.5 | 130 | ;; | ;; |
100 | 350 | 430 | 1138.9 | 1843.5 | 156 | ;; | ;; | ||
150 | 480 | 550 | 1437.5 | 2298.5 | 208 | ;; | ;; | ||
200 | 600 | 650 | 1579.5 | 2537.5 | 350 | ;; | ;; |
调节阀订货须知
用户的订货时需提供调节阀介质,调节阀阀前压力,阀后设定压力,最大流量/每小时,压差/流量对应比,确定阀门尺寸/连接方式标准最大行程开启行程流量调节比压力波动(精度)压力/温度对应比,最大耐温,阀体材质开关状态(通断电),压力等级,内泄漏率内部阀体结构/调节阀工作原理/调节阀安装说明等相关技术资料当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的三精阀门公司专家为您审核把关感谢您访问我们的网站【http://www.cnsjv.com三精阀门公司】如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
相关调节阀系列 | |||
SZZCP型自力式压力调节阀 | SZZWP自力式温度调节阀 | SZXP气动薄膜直通单座调节阀 | 气动精小型薄膜调节阀 |
SZDLN电子式电动调节阀 | SZAZP电动单座调节阀 | 电子式电动三通调节阀 | SZDLP电子式电动调节阀 |
氮封装置 | SZXT气动薄膜隔膜调节阀 | 气动薄膜调节阀 | SZRQM智能型电动调节阀 |
气动三通调节阀 |
电气调节阀具有结构紧凑、重量轻、动作灵敏、压降损失小、阀容量大、流量特性精确、维护方便等优点。整体具有工作平稳、允许压差大、流量特性精确噪音低等特点。特别适用于允许泄露小、阀前后压差较大的工作场合。电气调节阀在检修时,需要重点检查部位有哪些?分析如下:
1、检查电气调节阀的阀座:因工作时介质渗入,固定阀座用的螺纹内表面易受腐蚀而使阀座松弛;
2、检查阀芯:阀芯是调节阀的可动部件之一,受介质的冲蚀较为严重,检修时要认真检查阀芯各部是否被腐蚀、磨损,特别是在高压差的情况下,阀芯的磨损因空化引起的汽蚀现象更为严重。损坏严重的阀芯应予更换;检查密封填料:检查盘根石棉绳是否干燥,如采用聚四氟乙烯填料,应注意检查是否老化和其配合面是否损坏;
3、检查电气调节阀的执行机构中的橡胶薄膜是否老化,是否有龟裂现象。
4、检查电气调节阀间体内壁:在高压差和有腐蚀性介质的场合,阀体内壁、隔膜阀的隔膜经常受到介质的冲击和腐蚀,必须重点检查耐压耐腐情况。
