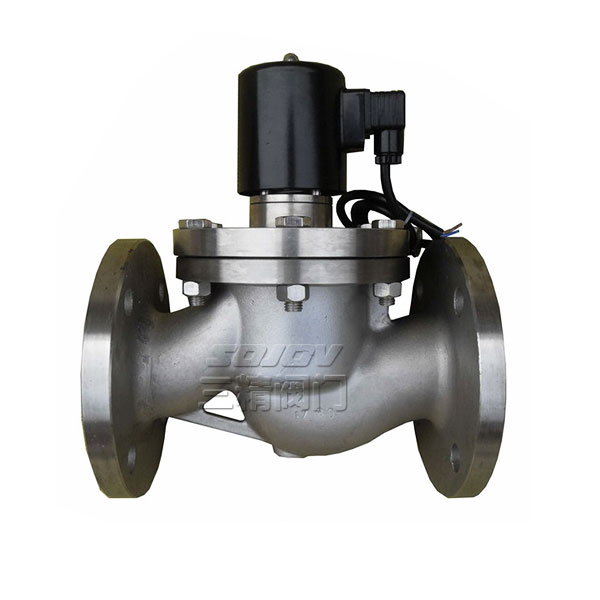

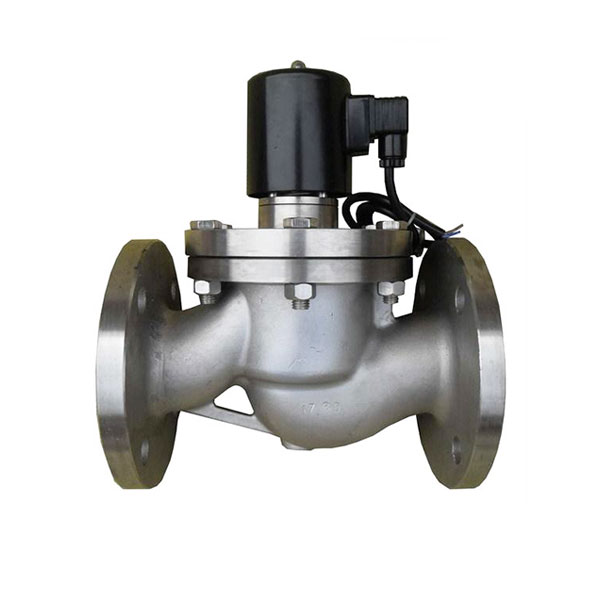

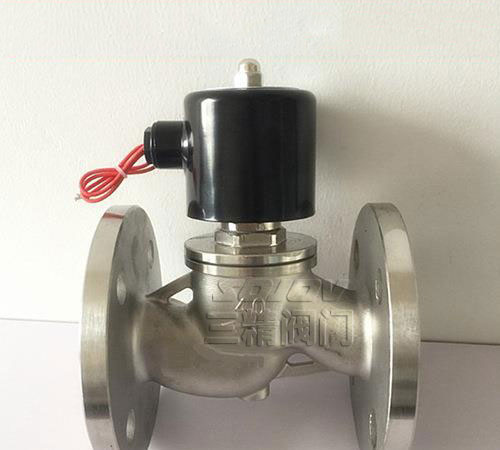

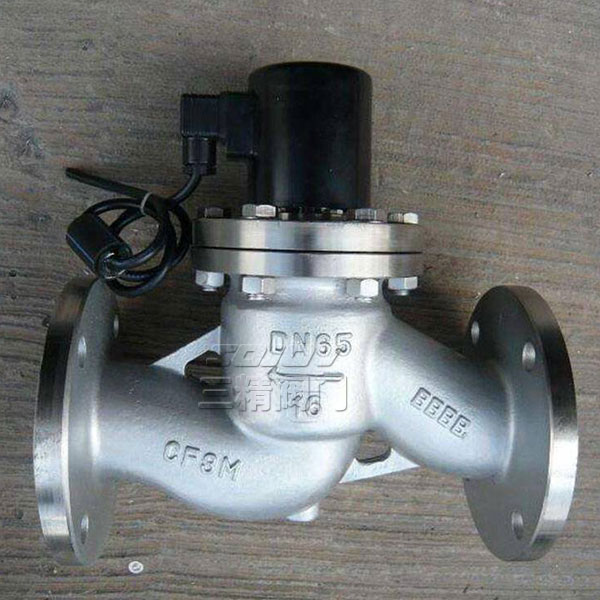

ZBSF不锈钢法兰电磁阀
  • ZBSF不锈钢法兰电磁阀
  • ZBSF不锈钢法兰电磁阀
  • ZBSF不锈钢法兰电磁阀
  • ZBSF不锈钢法兰电磁阀

ZBSF不锈钢法兰电磁阀

品牌:三精阀门

产品型号:ZBSF

公称通径:DN15~DN50

公称压力:1.0MPa~1.6MPa

适用温度:-29oC~+200oC

阀体材质:不锈钢304、316、316L

适用介质:水、油、蒸汽、气体、液体

结构形式:先导活塞式

连接方式:法兰、螺纹

驱动方式:电磁动



产品详情

ZBSF不锈钢法兰电磁阀概述

ZBSF不锈钢法兰电磁阀是工业过程自动化控制系统用的执行器,它在接受电控信号能自动开启或关闭,实现对管道中的流体的通断或流量调节控制.本系列电磁阀可广泛地应用于纺织、印刷、化工、塑料、橡胶、制药、食品、机械,电器、表面处理等生产和拉研部门以及浴室、食堂、空调等人们日常生活设施中。

ZBSF不锈钢法兰电磁阀用途

不锈钢法兰电磁阀是工业过程自动化控制系统用的执行器。它在接受电控信号后能自动开启或关闭,实现对管道中的流体介质的通断或流量调节控制。ZBSF不锈钢电磁阀主要用于腐蚀性液体、超净液体和食用液体介质等液体介质的控制。

ZBSF不锈钢法兰电磁阀结构特点

1、零压力亦能打开主阀,低压差流量大,适用范围广阀盖采用螺纹连接,拆装,维修方便。

2、采用特种不锈钢制作,适用于食用流体、超净流体及腐蚀性介质。

3、不同的使用介质,采用针对性的密封,更加提高电磁阀合理性。

4、液体、气体、油品可混合使用,更加提高电磁阀的使用范围。

5、特殊场合可持续长时间通电,采用耐高温材料,介质流体温度可达220℃。

6、阀芯密封磨损可自动补偿,更加提高电磁阀的寿命和可靠性,经受二十年长期市场考验。

ZBSF不锈钢法兰电磁阀结构原理

本阀为分步动作直接先导式电磁阀,根据断电时所处开关状态的不同,可分为常闭电磁阀和常开电磁阀。

常闭电磁阀:线圈通电后衔铁在电磁力作用下先带动副阀开启,主阀在所形成的介质压差和电磁力的作用下而开启。线圈断电,衔铁部件复位,主副阀利用介质压力而紧密关闭。

常开电磁阀:线圈通电后,衔铁在磁力作用下下移,推动副阀阀塞下移,直到和副阀座压紧副阀关闭,由于主阀阀杯上下压差趋于相等,主阀阀杯由磁力和自重压紧密封面,阀门关闭。线圈断电,磁力为零,衔铁和副阀阀塞由弹簧作用上升,副阀打开,主阀阀杯内介质经副阀流走,压力下降,主阀阀杯由上下压差作用向上升起,主阀打开,阀门开启。


ZBSF不锈钢法兰电磁阀技术参数

工作介质

腐蚀性气体、超净流体、食用流体
ZBSF-1:气体用    ZBSF-1Y:液体用
ZBSF-2:气体用    ZBSF-2Y:液体用

介质温度℃

ZBSF-1(1Y):≤60℃
ZBSF-2(2Y):≤200℃

公称压力(MPa)

1.6

工作压差(MPa)

0-1.6

电源电压

AC220V DC24V其余规格可作特殊订货

使用寿命

按JB/T7352-94规定

泄漏量(ml/min)

按JB/T7352-94·F规定

公称通径(mm)

15

20

25

32

40

50

额定流量系数(KV)

3.8

7.4

10.3

18.8

25.7

41

功耗(VA)

40

50

ZBSF不锈钢法兰电磁阀尺寸


公称通径DN

L

H

D

D1

D2

b

f

n-d

15

115

148

95

65

46

14

2

4-φ14

20

115

148

105

75

56

16

2

4-φ14

25

125

148

115

85

65

16

3

4-φ14

32

150

182

140

100

76

18

3

4-φ18

40

160

182

150

110

84

18

3

4-φ18

50

190

192

160

125

99

20

3

4-φ18
