弹簧微启式外螺纹安全阀
  • 弹簧微启式外螺纹安全阀
  • 弹簧微启式外螺纹安全阀
  • 弹簧微启式外螺纹安全阀
  • 弹簧微启式外螺纹安全阀

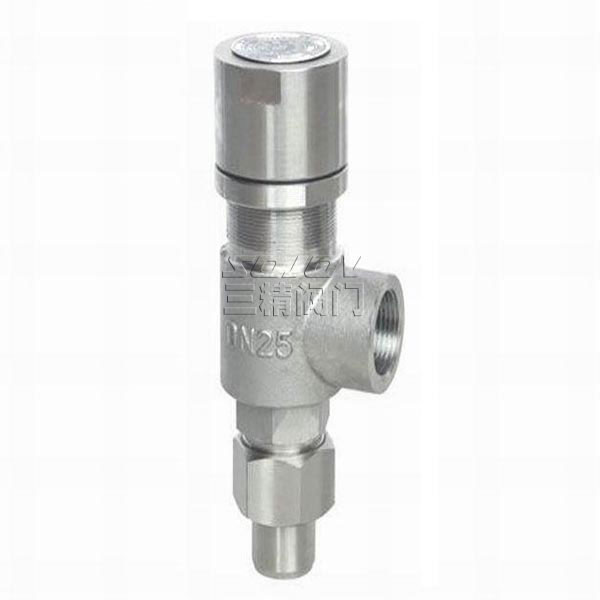

弹簧微启式外螺纹安全阀

型号:A21H A21W

公称通径:10MM-50MM

使用压力:1.6MPA-32MPA

连接方式:外螺纹连接

形式:弹簧式

主要功能:泄压保护作用

使用介质:水.油品.蒸汽

材质:铸钢.不锈钢

标准:机械部标准或定做非标

产品详情

弹簧微启式外螺纹安全阀(空气安全阀,氮气安全阀,石油气安全阀,天然气安全阀)

A21F、A21H弹簧微启式外螺纹安全阀适用于工作温度≤200℃的空气、氨、石油气……等介质的设备或管路上。A21W-P、R不锈钢弹簧微启式外螺纹安全阀适用于温度≤200℃有腐蚀性的气体或液体的设备或管路上,作为超压保护装置。KA21Y弹簧微启式外螺纹抗硫安全阀适用于温度≤100℃的液化石油气等。

螺纹安全阀型号:A21H  A21W

螺纹安全阀公称通径:10MM-50MM

螺纹安全阀使用压力:1.6MPA-32MPA

螺纹安全阀 连接方式:外螺纹连接

螺纹安全阀形式:弹簧式

螺纹安全阀主要功能:泄压保护作用

螺纹安全阀使用介质:水.油品.蒸汽

螺纹安全阀 材质:铸钢.不锈钢

螺纹安全阀 标准:机械部标准或定做非标


外螺纹安全阀主要零部件材料

NO.

零件名称

A21H-C/A21F材料

A21W-P/A21F-P材料

A21Y-R材料

1

管接头

20

1Cr18Ni9Ti

1Cr18Ni12Mo2Ti

2

管接头螺母

35

2Cr13

1Cr18Ni9Ti

3

阀座

35

1Cr18Ni9Ti

1Cr18Ni12Mo2Ti

4

阀体

2Cr13

1Cr18Ni9Ti

1Cr18Ni12Mo2Ti

5

阀瓣

2Cr13/2Cr13+PTFE

1Cr18Ni9Ti/1Cr18Ni9Ti+PTFE

1Cr18Ni12Mo2Ti

6

弹簧座

2Cr13

1Cr18Ni9Ti

1Cr18Ni12Mo2Ti

7

弹簧

50CrVA

50CrVA包覆氟塑料

50CrVA包覆氟塑料

8

锁紧螺母

Q235-A

ZG230-450

1Cr18Ni9Ti

9

弹簧导向垫

2Cr13

1Cr18Ni9Ti

1Cr18Ni12Mo2Ti

10

调节螺母

Q235-A

2Cr13

1Cr18Ni12Mo2Ti


密封面材料

"Y"型堆焊Co基硬质合金,"H"型堆焊D507,"W"型为阀门本体

外螺纹安全阀外形尺寸和连接尺寸

型号

公称通径

do

d

Do

M

d1

D1

L

L1

≈H

KA21-16C
A21H-16C
A21H-40
A21W-16P
A21W-40P
KA21-16P

15

12

15

20

M27×1.5

G1/2"

30

35

76

66

20

16

20

25

M33×1.5

G3/4"

35

40

87

68

25

18

25

31

M39×1.5

G1"

40

50

100

105

A21Y-64
A21Y-64P
A21Y-100
A21Y-100P

15

10

15

25

M39×1.5

G1"

44

50

100

66

20

10

20

31

M39×1.5

G1"

44

50

100

68

25

12

25

31

M39×1.5

G1"

44

50

100

105

A21W-160/160P

15

8

20

/

M24×2

G1"

44

50

100

261

20

8

25

/

M33×2

G1"

44

50

100

261

25

8

28

/

M36×2

G1"

44

50

100

285

订货主要事项

安全阀介质, 压力等级,开启方式(全启/微启)设定起跳压力,确定阀门尺寸,连接方式,标准最大耐温,释放流量/每小时,阀体材质,内部阀体结构,工作原理,安装说明等相关技术资料.安全阀 选型主要依据就是(起跳压力及整齐压力流量温度)口径一般设计院会给出,而实际上通过蒸汽压力,流量及起跳压力,可以推测出安全阀  的尺寸.一般会比设计院所选出的口径小一号.当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的三精阀门公司专家为您审核把关。感谢您访问我们的网站【http://www.cnsjv.com
