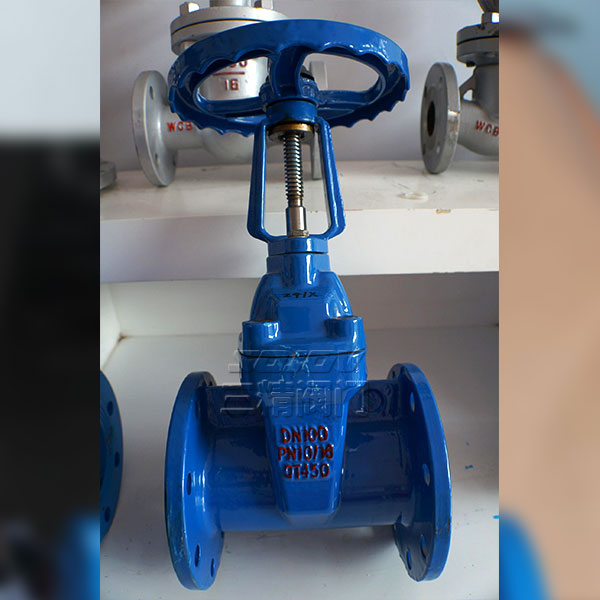

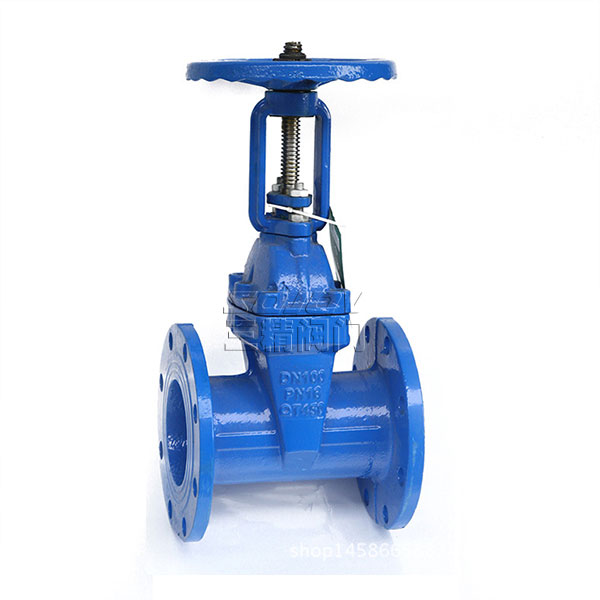

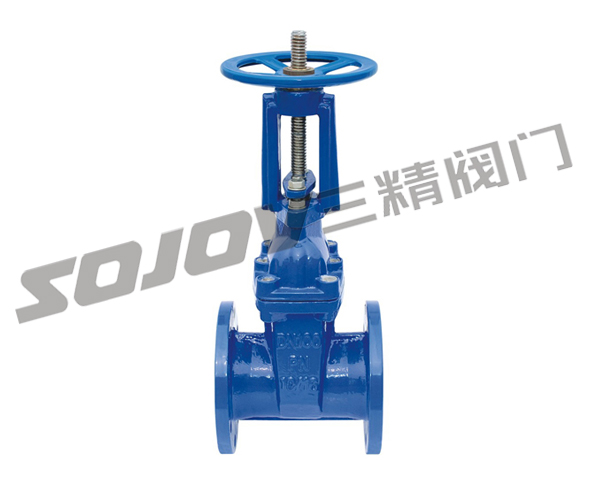

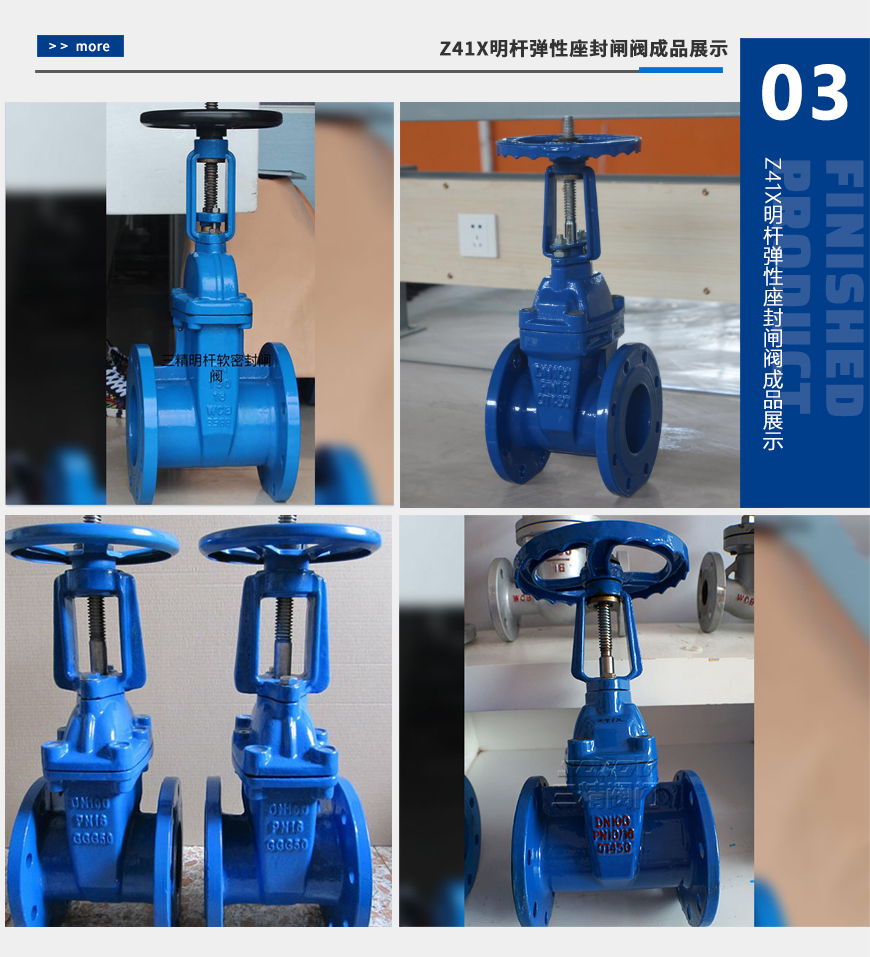

Z41X明杆弹性座封闸阀
  • Z41X明杆弹性座封闸阀
  • Z41X明杆弹性座封闸阀
  • Z41X明杆弹性座封闸阀
  • Z41X明杆弹性座封闸阀

Z41X明杆弹性座封闸阀

Z41X明杆弹性座封闸阀零用阀门整体包胶产生变形补偿作用达到良好的密封效果,克服了一般闸阀密封不良、漏水和生锈的现象,更有效的节约安装空间。 可广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、冶金、能源系统等流体管线上作为调节和截流装置使用。

产品详情

明杆弹性座封闸阀产品概述

弹性座封闸阀 型号:Z41X

弹性座封闸阀 公称通径:50MM-1200MM

弹性座封闸阀 使用压力:1.6MPA -2.5MPA

弹性座封闸阀 连接方式:法兰连接

弹性座封闸阀 形式:手动

弹性座封闸阀 主要功能:起开关作用

弹性座封闸阀 使用介质:水工业管道

弹性座封闸阀 材质:    铸铁  铸钢  不锈钢

弹性座封闸阀 标准:机械部标准或定做非标

 明杆弹性座封闸阀,除具有弹性座封闸阀的优点之外,并可以较直观阀门开度,启闭迅速可靠,故常应用消防及工业系统.一般安装于距地面较高位置

明杆弹性座封闸阀主要零部件材料

名 称
材 质
阀 体
灰 铸 铁、球 墨 铸 铁、铸 钢
闸 板
球 墨 铸 铁 +三 元 乙 丙 或 丁 腈 橡 胶
中 口 垫
丁 腈 橡 胶、三 元 乙 丙
密 封 圈
丁 腈 橡 胶
支 架
灰 铸 铁、球 墨 铸 铁、铸 钢
阀 杆
不 锈 钢
螺 栓
不 锈 钢
压 盖
球 墨 铸 铁、铸 钢
阀 杆 螺 母
铜 合 金
手 轮 (传 动 帽)
可 锻 铸 铁

明杆弹性座封闸阀主要技术参数

公称压力:1.0~2.5MPa    工作温度:0~80℃     法兰标准:GB/T 17241.6 GB9113

公称通经:50~400mm    适用介质:水、油、气等   试验标准:GB13927 AP1598

明杆弹性座封闸阀主要外形连接尺寸

DN
50
65
80
100
125
150
200
250
300
350
400
L
178
190
203
229
254
267
292
330
356
381
406
HA
322
332
350
420
581
581
736
882
1009
1300
1380
HC
374
398
429
524
721
736
942
1031
1117
1655
1805


闸阀订货主要事项:

闸阀介质压力等级内泄漏率阀门尺寸连接方式标准最大耐温最大耐压最大流量/每小时,闸阀阀体材质转动方式(手柄/蜗轮)内部阀体结构闸阀工作原理安装说明等相关技术资料当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的三精阀门公司专家为您审核把关。感谢您访问我们的网站【http://www.cnsjv.com
