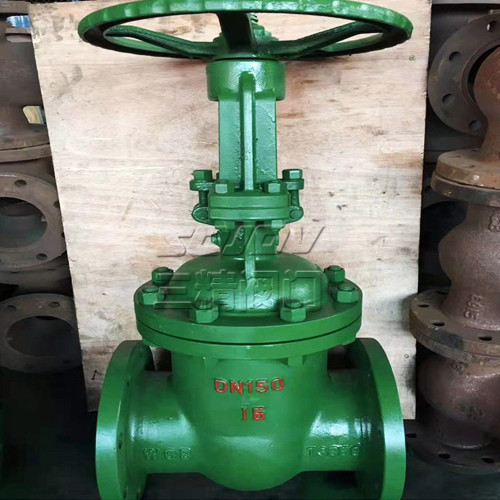

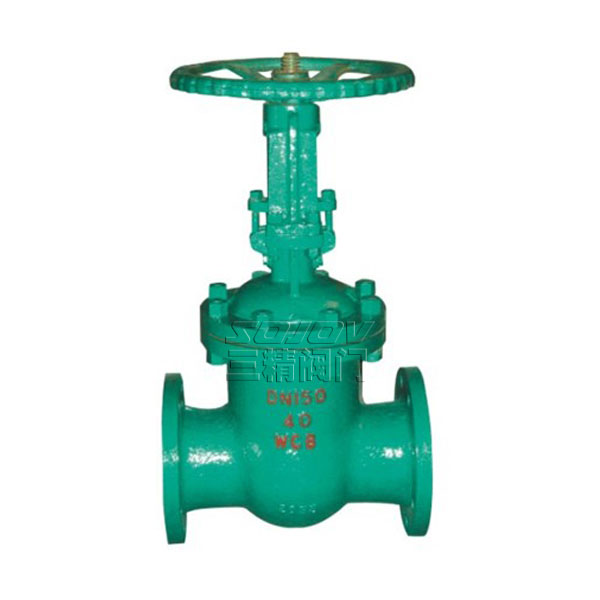

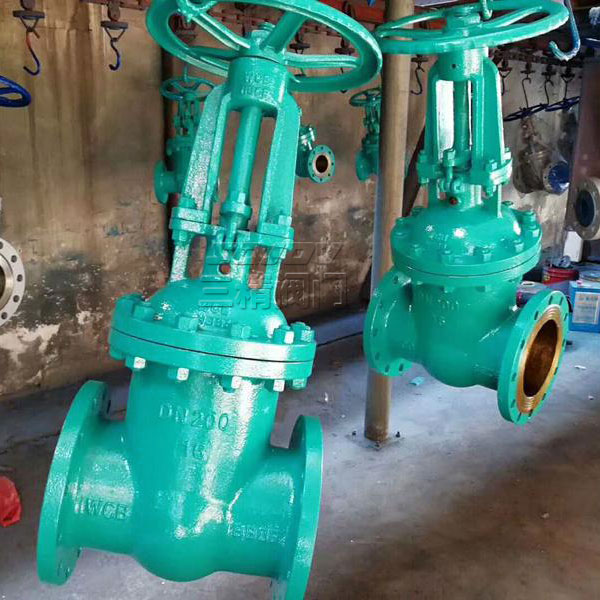

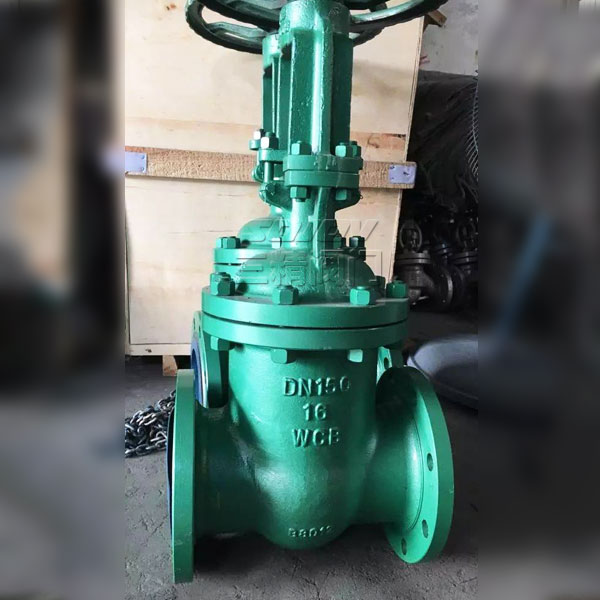

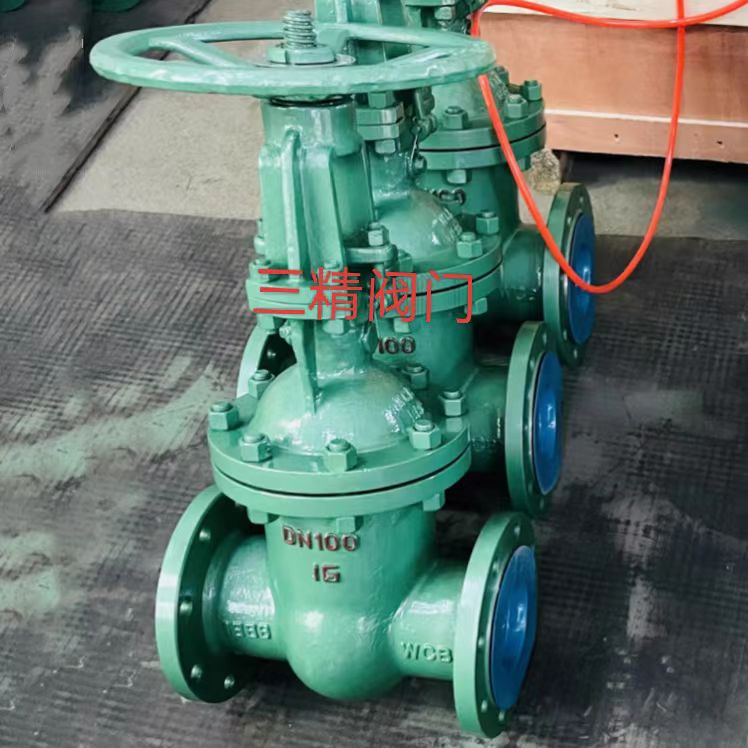

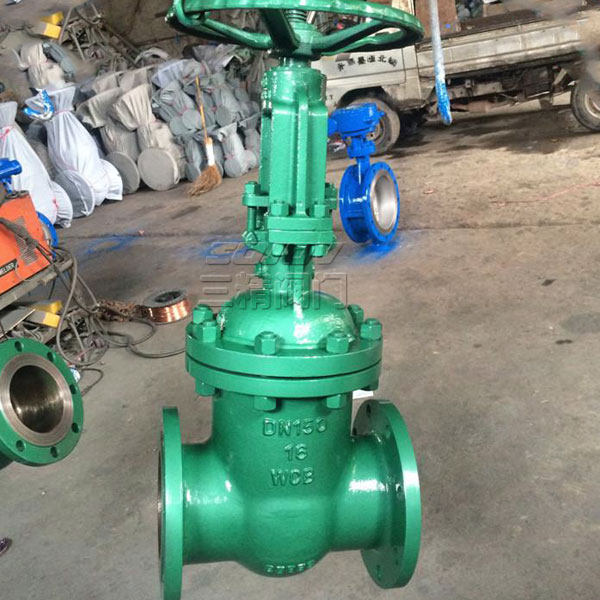

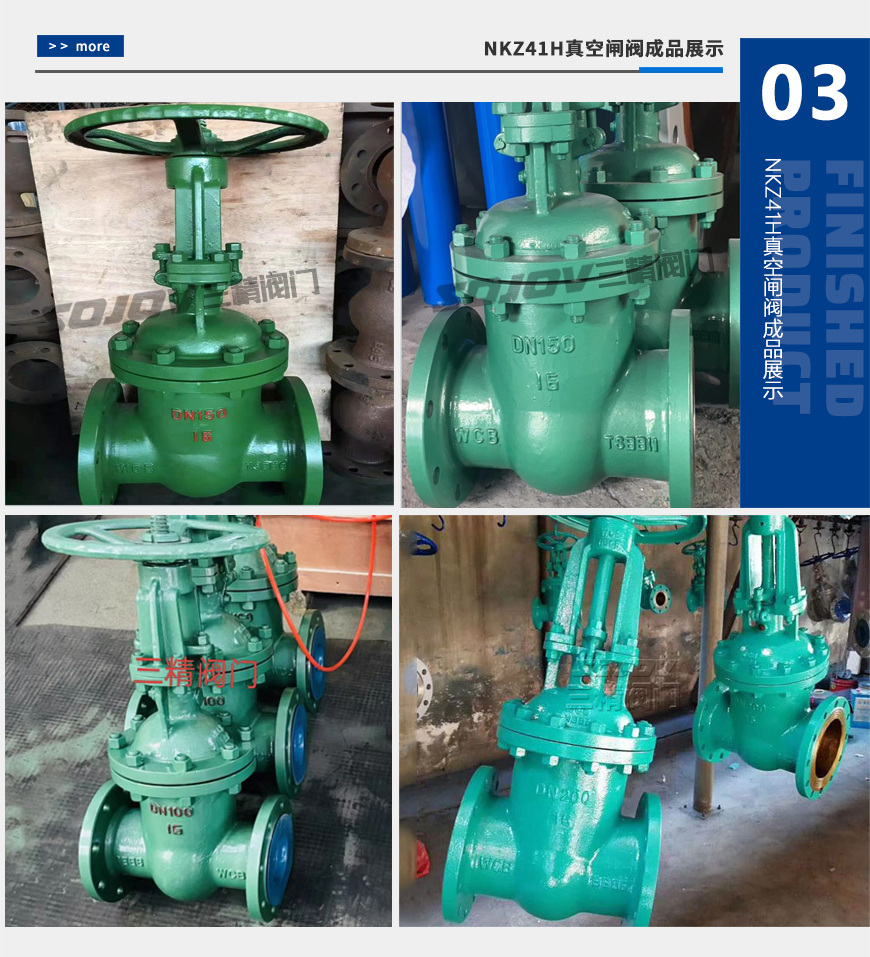

NKZ41H真空闸阀
NKZ41H真空闸阀由普通手动闸阀改进而来,区别在于真空闸阀的填料密封处多加装一个真空密封环,具有自胀压紧作用。比普通闸阀的气密封性能更好。 真空闸阀关闭时,密封面可以只依靠介质压力来密封,即依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封,这就是自密封。大部分闸阀是采用强制密封的,即阀门关闭时,要依靠外力强行将闸板压向阀座, 以保证密封面的密封性。

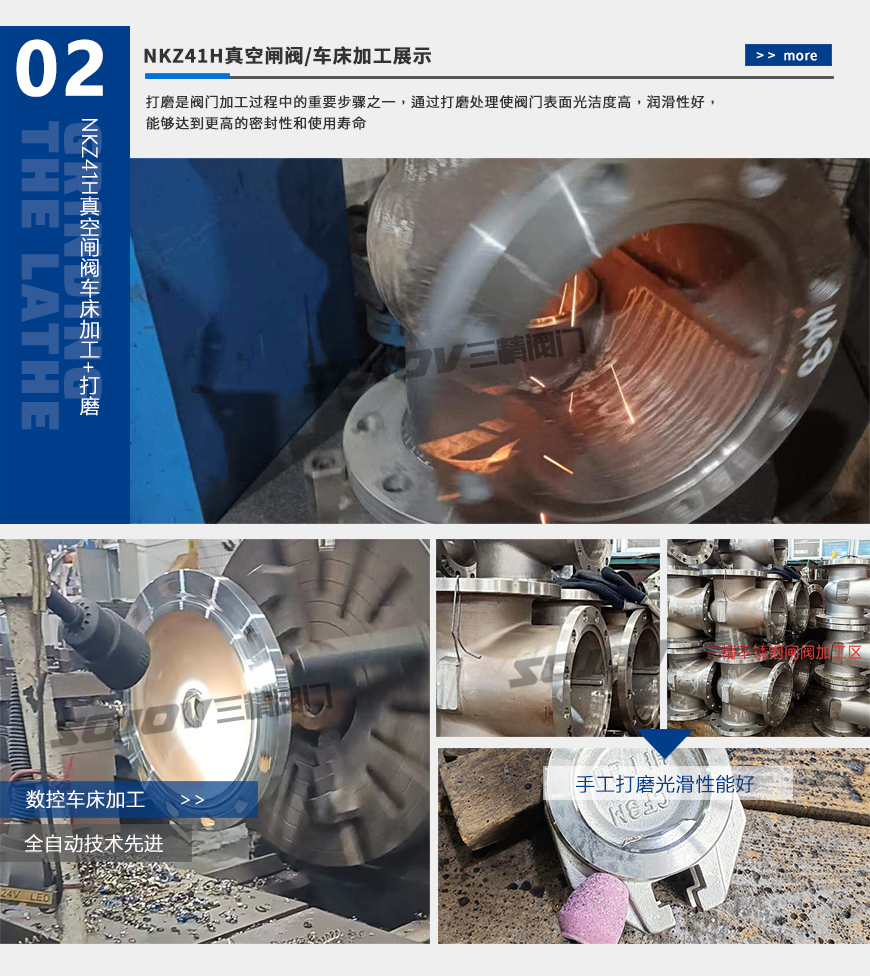

产品详情
NKZ41H真空法兰闸阀 真空隔离闸阀
零件名称 Part name |
阀体、阀盖 Body Bonnet |
阀杆 Stem |
闸板 Wedge gate |
密封面 Sealing face |
阀杆螺母 Yokenut |
填料 Parking |
紧固件 Fastener |
NKZ44H NKZ41H-C型 NKZ944H-C型 NKZ941H |
WCB | 2Crl3 | 25 |
H:合金钢 H:alloy steel |
铝青铜 Albronze |
膨胀复合石墨 Expanding comDound graphite |
优质碳钢 High-grade carbon steel |
NKZ44 NKZ41Y-I型 NKZ944-I型 NKZ941 |
铬钼钢 Cr.Mo steel |
20CrlMo1VA 38CrMoAlA |
铬钼钢 Cr.Mo steel |
Y:硬质合金 Y:carbide alloy |
铬钼钢 Cr.Mo steel |
真空法兰闸阀主要尺寸及重量
Main dimensions and weight
公称通径 DN/mm Nominal diameter |
公称压力 PN/MPa Nominal pressure |
主要外形尺寸和连接尺寸/mm Main extemal and connecting dimensions
|
阀门 重量 /kg Valve weight |
附法兰尺寸/mm Additional flange's dimensions |
||||||||||
L | H | D | D1 | D2 | b | f | z-d | W | h | D0 | Dn | |||
50 | 1.O | 250 | 345 | 160 | 125 | 1OO | 16 | 3 | 4-18 | 250 | 28 | 45 | 49 | 58 |
65 | 270 | 395 | 180 | 145 | 120 | 18 | 3 | 4-18 | 250 | 40 | 48 | 64 | 75 | |
80 | 280 | 425 | 195 | 160 | 135 | 20 | 3 | 4-18 | 300 | 55 | 50 | 78 | 97 | |
100 | 300 | 51O | 215 | 180 | 155 | 20 | 3 | 8-18 | 300 | 72 | 52 | 96 | 110 | |
125 | 325 | 570 | 245 | 21O | 185 | 22 | 3 | 8-18 | 350 | 106 | 60 | 120 | 136 | |
150 | 350 | 725 | 280 | 240 | 21O | 24 | 3 | 8-18 | 350 | 146 | 60 | 145 | 163 | |
200 | 400 | 820 | 335 | 295 | 265 | 26 | 3 | 8-18 | 400 | 220 | 62 | 202 | 223 | |
250 | 450 | 890 | 390 | 350 | 320 | 28 | 3 | 12-23 | 400 | 315 | 62 | 225 | 278 | |
300 | 500 | 1070 | 440 | 400 | 368 | 28 | 3 | 12-23 | 450 | 398 | 65 | 303 | 330 | |
350 | 550 | 1320 | 500 | 460 | 428 | 30 | 4 | 16-23 | 550 | 530 | 65 | 351 | 382 | |
400 | 600 | 1450 | 565 | 515 | 482 | 32 | 4 | 16-25 | 550 | 690 | 65 | 398 | 432 | |
450 | 650 | 1560 | 615 | 565 | 532 | 32 | 4 | 20-25 | 600 | 870 | 70 | 460 | 485 | |
500 | 700 | 1720 | 670 | 620 | 585 | 34 | 4 | 20-25 | 650 | 1080 | 78 | 500 | 535 | |
600 | 800 | 1880 | 780 | 725 | 685 | 36 | 5 | 20-30 | 700 | 1350 | 90 | 600 | 636 | |
700 | 900 | 2085 | 895 | 840 | 800 | 40 | 5 | 24-30 | 750 | 1950 | 90 | 690 | 726 | |
800 | 1OOO | 2590 | 101O | 950 | 905 | 44 | 5 | 24-34 | 800 | 2500 | 106 | 790 | 826 | |
50 |
1.6 |
250 | 345 | 160 | 125 | 1OO | 16 | 3 | 4-18 | 250 | 28 | 48 | 49 | 58 |
65 | 270 | 395 | 180 | 145 | 120 | 18 | 3 | 4-18 | 250 | 40 | 50 | 64 | 75 | |
80 | 280 | 425 | 195 | 160 | 135 | 20 | 3 | 8-18 | 300 | 58 | 52 | 78 | 91 | |
100 | 300 | 51O | 215 | 180 | 155 | 20 | 3 | 8-18 | 300 | 75 | 52 | 96 | 110 | |
125 | 325 | 570 | 245 | 21O | 185 | 22 | 3 | 8-18 | 350 | 110 | 60 | 120 | 136 | |
150 | 350 | 725 | 280 | 240 | 21O | 24 | 3 | 8-23 | 350 | 150 | 60 | 145 | 163 | |
200 | 400 | 820 | 335 | 295 | 265 | 26 | 3 | 12-23 | 400 | 223 | 62 | 201 | 223 | |
250 | 450 | 890 | 405 | 355 | 320 | 30 | 3 | 12-25 | 450 | 326 | 68 | 253 | 278 | |
300 | 500 | 1070 | 460 | 41O | 375 | 30 | 3 | 12-25 | 550 | 432 | 70 | 303 | 330 | |
350 | 550 | 1320 | 520 | 470 | 435 | 34 | 4 | 16-25 | 600 | 572 | 78 | 351 | 382 | |
400 | 600 | 1450 | 580 | 525 | 485 | 36 | 4 | 16-30 | 650 | 740 | 90 | 398 | 432 | |
450 | 650 | 1560 | 640 | 585 | 545 | 40 | 4 | 20-30 | 700 | 955 | 95 | 450 | 485 | |
500 | 700 | 1720 | 705 | 650 | 608 | 44 | 4 | 20-34 | 750 | 1195 | 98 | 500 | 535 | |
600 | 800 | 1880 | 840 | 770 | 718 | 48 | 5 | 20-41 | 800 | 1455 | 105 | 600 | 636 | |
700 | 900 | 2085 | g1O | 840 | 788 | 50 | 5 | 24-41 | 850 | 211O | 11O | 690 | 726 | |
800 | 1OOO | 2590 | 1020 | 950 | 898 | 52 | 5 | 24-41 | 950 | 2630 | 115 | 790 | 826 |
公称通径 DN/mm Nominal diameter |
公称压力 PN/MPa Nominal pressure |
主要外形尺寸和连接尺寸/mm Mainexternalandconnectingdimensions |
阀门 重量 /kg Valve weight |
附法兰尺寸/mm Additional flange's dimensions |
||||||||||
L | H | D | D1 | D2 | b | f | Z-d | W | h | DO | Dn | |||
50 | 25 | 250 | 345 | 160 | 125 | 100 | 20 | 3 | 4-18 | 250 | 30 | 48 | 49 | 64 |
65 | 270 | 395 | 180 | 145 | 120 | 22 | 3 | 8-18 | 250 | 43 | 52 | 66 | 82 | |
80 | 280 | 425 | 195 | 160 | 135 | 22 | 3 | 8-18 | 300 | 60 | 55 | 78 | 95 | |
1OO | 300 | 510 | 230 | 190 | 160 | 24 | 3 | 8-23 | 300 | 79 | 62 | 100 | 117 | |
125 | 325 | 570 | 270 | 220 | 188 | 28 | 3 | 8-25 | 350 | 114 | 68 | 125 | 144 | |
150 | 350 | 725 | 300 | 250 | 218 | 30 | 3 | 8-25 | 350 | 157 | 72 | 151 | 172 | |
200 | 400 | 820 | 360 | 310 | 278 | 34 | 3 | 12-25 | 400 | 243 | 60 | 201 | 223 | |
250 | 450 | 890 | 425 | 370 | 332 | 36 | 3 | 12-30 | 450 | 345 | 85 | 253 | 278 | |
300 | 500 | 1070 | 483 | 430 | 390 | 40 | 4 | 16-30 | 550 | 455 | 92 | 303 | 330 | |
350 | 550 | 1320 | 550 | 4g0 | 448 | 44 | 4 | 16-34 | 650 | 615 | 98 | 351 | 382 | |
400 | 1450 | 610 | 550 | 505 | 48 | 4 | 16-34 | 700 | 7g4 | 115 | 398 | 432 | ||
450 | 650 | 1560 | 660 | 600 | 555 | 50 | 4 | 20-34 | 750 | 1018 | 115 | 450 | 483 | |
500 | 700 | 1720 | 730 | 660 | 61O | 52 | 4 | 20-41 | 800 | 1250 | 120 | 498 | 535 | |
600 | 800 | 1880 | 840 | 770 | 718 | 56 | 5 | 20-41 | 850 | 1528 | 130 | 598 | 636 | |
700 | 900 | 2085 | 955 | 875 | 815 | 60 | 5 | 24-48 | 900 | 2265 | 140 | 688 | 726 | |
800 | 1000 | 2590 | 1070 | 990 | 930 | 64 | 5 | 24-48 | 1000 | 2847 | 150 | 788 | 826 |
公称通径 DN/mm Nominal di8m8ter |
公称压力 PN/MPa Nominal pressure |
主要外形尺寸和连接尺寸/mm |
阀门 重量 /kg Valve weight |
附法兰尺寸/mm Additional flange's dimensions |
||||||||||||
L | H | D | D1 | D2 | b | f | D6 | f2 | z-d | W |
h |
DO |
Dn |
|||
50 | 4.O | 250 | 345 | 160 | 125 | 100 | 20 | 3 | 88 | 4 | 4-18 | 300 | 35 | 48 | 48 | 64 |
65 | 270 | 395 | 180 | 145 | 120 | 22 | 3 | 11O | 4 | 8-18 | 300 | 49 | 52 | 66 | 82 | |
80 | 280 | 425 | 195 | 160 | 135 | 22 | 3 | 121 | 4 | 8-18 | 350 | 65 | 58 | 78 | 95 | |
100 | 300 | 510 | 230 | 190 | 160 | 24 | 3 | 150 | 4.5 | 8-23 | 350 | 87 | 68 | 100 | 117 | |
125 | 325 | 570 | 270 | 220 | 188 | 28 | 3 | 176 | 4.5 | 8-25 | 400 | 124 | 68 | 125 | 144 | |
150 | 350 | 725 | 300 | 250 | 218 | 30 | 3 | 204 | 4.5 | 8-25 | 400 | 172 | 72 | 151 | 172 | |
200 | 400 | 820 | 375 | 320 | 282 | 38 | 3 | 260 | 4.5 | 12-30 | 450 | 275 | 88 | 19g | 223 | |
250 | 450 | 890 | 445 | 385 | 345 | 42 | 3 | 313 | 4.5 | 12-34 | 550 | 392 | 102 | 251 | 278 | |
300 | 500 | 1070 | 51O | 450 | 408 | 46 | 4 | 364 | 4.5 | 16-34 | 650 | 515 | 116 | 301 | 330 | |
350 | 550 | 1320 | 570 | 510 | 465 | 52 | 4 | 422 | 5 | 16-34 | 750 | 684 | 120 | 34g | 382 | |
400 | 600 | 1450 | 655 | 585 | 535 | 58 | 4 | 474 | 5 | 16-41 | 850 | 902 | 142 | 396 | 432 |
