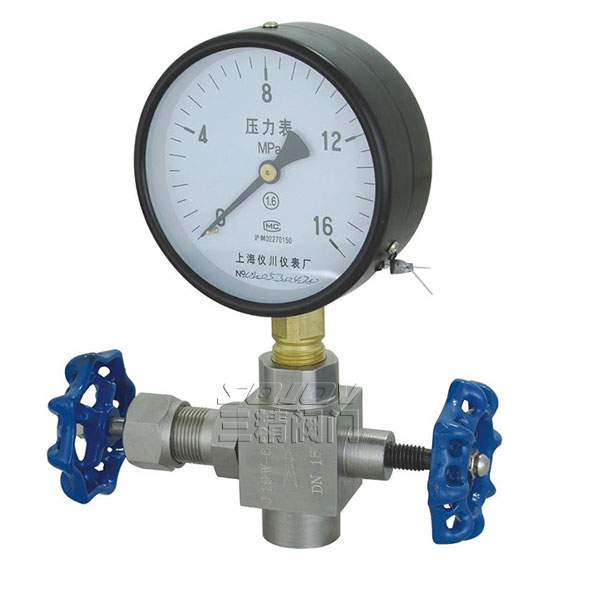

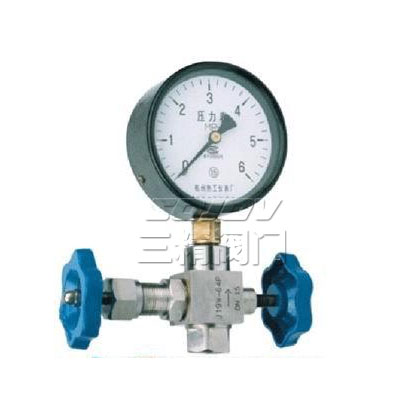

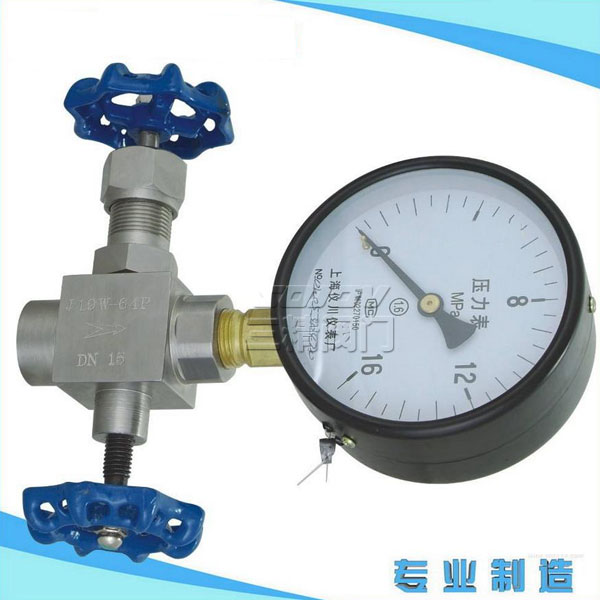

J19H-16-320仪表针型阀(含压力表)
  • J19H-16-320仪表针型阀(含压力表)
  • J19H-16-320仪表针型阀(含压力表)
  • J19H-16-320仪表针型阀(含压力表)
  • J19H-16-320仪表针型阀(含压力表)

J19H-16-320仪表针型阀(含压力表)

针形阀门的阀芯就是一个很尖的圆锥体,好象针一样插入阀座,由此得名。 针形阀门比其他类型的阀门能够耐受更大的压力,密封性能好,所以一般用于较小流量,较高压力的气体或者液体介质的密封。 针形阀门与压力表配合使用是最合适的了,一般的针形阀门都做成螺纹连接(当然也有法兰及其他形式的连接)。

产品详情

仪表针型阀概述:

针形阀门的阀芯就是一个很尖的圆锥体,好象针一样插入阀座,由此得名。 针形阀门比其他类型的阀门能够耐受更大的压力,密封性能好,所以一般用于较小流量,较高压力的气体或者液体介质的密封。 针形阀门与压力表配合使用是最合适的了,一般的针形阀门都做成螺纹连接(当然也有法兰及其他形式的连接)。

J19H型压力表针型阀主要技术参数:

型号
公称压力
试验压力
工作压力
工作温度
适用介质
壳体
密封(液)
密封(气)
J19H-320
16.0
24.0
17.6
0.6
16.0
P≤540℃
液化石油气
水、油品等
J19W-320P
16.0
24.0
17.6
0.6
16.0
C≤425℃

J19H型压力表针型阀主要外形尺寸:

型号
公称直径(mm)
尺寸
重量(kg)
L1
D1
D2
D3
H
H1
M1
RC
J19H-320
6
100
65
14
5
100
110
M14×1.5
-
1.0
J19W-320P
15
85
65
-
-
100
110
M20×1.5
G1/2"
1.0

三精阀门公司订货须知:

一、①压力表针型阀产品名称与型号②压力表针型阀口径③压力表针型阀是否带附件以便我们的为您正确选型④压力表针型阀的使用压力⑤压力表针型阀的使用介质的温度。二、若已经由设计单位选定三精公司的压力表针型阀型号,请按压力表针型阀型号直接向我司销售部订购。三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的三精阀门公司专家为您审核把关。感谢您访问我们的网站【http://www.cnsjv.com三精公司】如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
