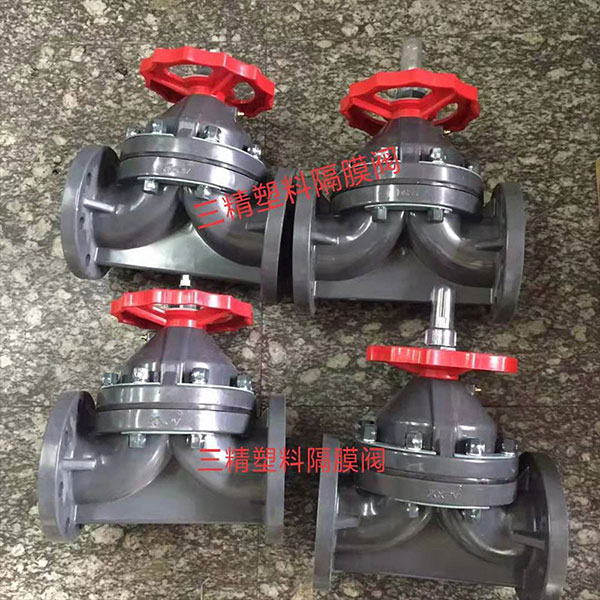

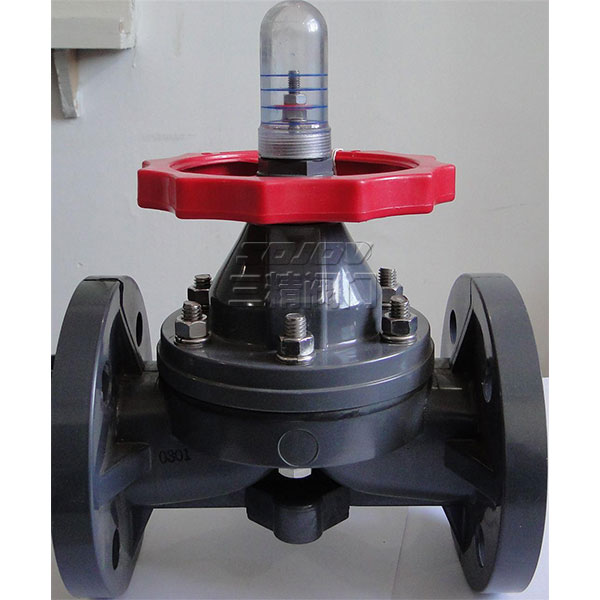

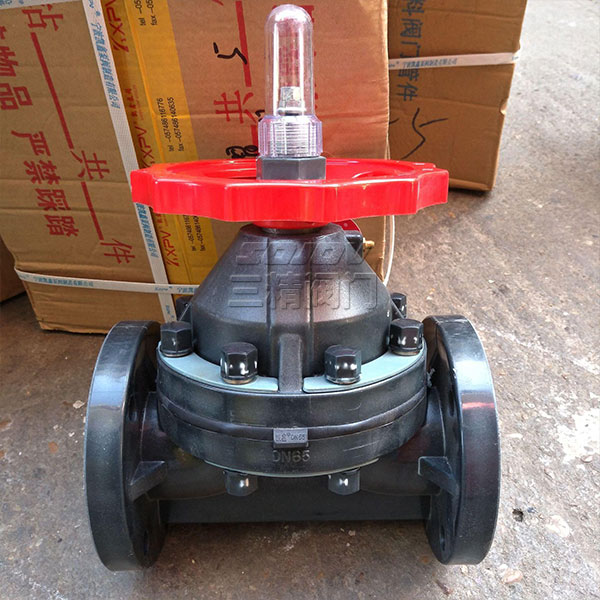

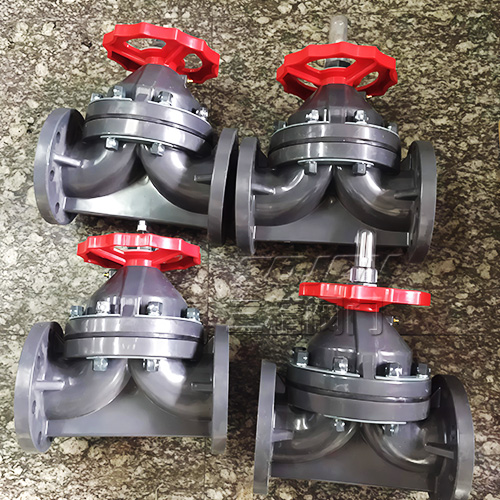

G41W塑料隔膜阀,增强聚丙烯隔膜阀
产品详情

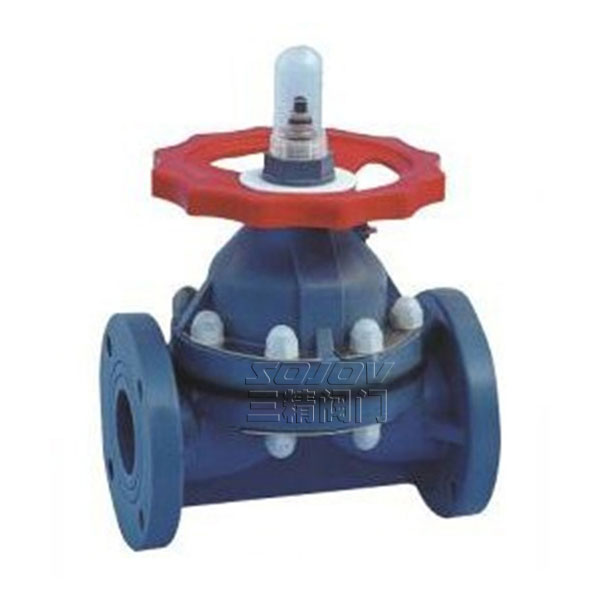

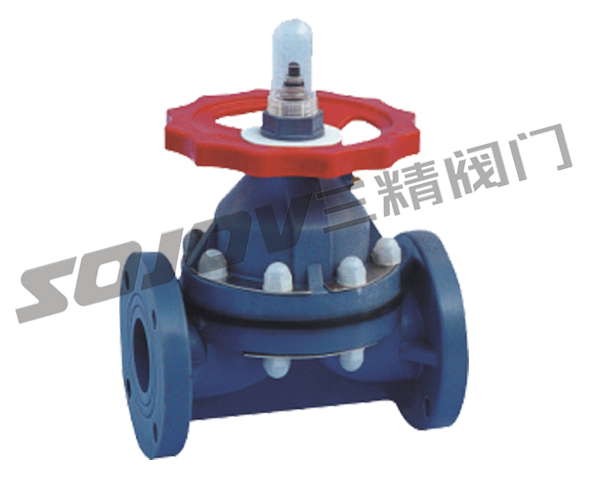

G41F增强聚丙烯隔膜阀
塑料隔膜阀性能规范：
|
序号 |
零件名称 |
材质 |
序号 |
零件名称 |
材质 |
|
1 |
螺柱 |
不锈钢、铜 |
10 |
滚动轴承 |
单向推力轴承 |
|
2 |
指示灯 |
钢 |
11 |
螺母 |
不锈钢、铜 |
|
3 |
限位置 |
聚碳酸脂 |
12 |
螺栓 |
不锈钢、铜 |
|
4 |
手轮 |
ABS ABS |
13 |
阀体 |
RPP ABS PVDF RPP ASB PVDF |
|
5 |
压紧螺母 |
不锈钢、RPP |
14 |
垫膜 |
橡胶 |
|
6 |
衬环 |
PP |
15 |
隔膜片 |
F46 PVDF F46 PVDF |
|
7 |
螺母 |
铸铁、钢、铜 |
16 |
铸 |
钢、不锈钢 |
|
8 |
阀杆 |
不锈铜、钢 |
17 |
阀瓣 |
铸铁、不锈钢 |
|
9 |
阀盖 |
RPP ABS PVDF |
- |
- |
- |
G41F塑料隔膜阀外形连接尺寸及重量：
|
公称通径 |
尺寸（mm） |
工作压力（Mpa） |
工作温度（℃） |
质量（㎏） |
||||||||||||
|
D1 |
D |
L |
b |
H |
n |
φ |
RPP |
ASB |
PVDF |
RPP |
ASB |
PVDF |
RPP |
ASB |
PVDF |
|
|
15 |
95 |
65 |
125 |
14 |
125 |
4 |
14 |
0.6 |
0.6 |
0.5 |
100 |
90 |
120 |
0.8 |
0.8 |
1.2 |
|
20 |
105 |
75 |
135 |
20 |
130 |
4 |
14 |
0.6 |
0.6 |
0.5 |
100 |
90 |
120 |
0.9 |
0.9 |
1.6 |
|
25 |
115 |
85 |
145 |
20 |
145 |
4 |
14 |
0.6 |
0.6 |
0.5 |
100 |
90 |
120 |
1.0 |
1.0 |
1.8 |
|
32 |
135 |
100 |
200 |
20 |
170 |
4 |
18 |
0.6 |
0.6 |
0.5 |
100 |
90 |
120 |
0.3 |
0.3 |
2.4 |
|
40 |
145 |
110 |
180 |
20 |
190 |
4 |
18 |
0.6 |
0.6 |
0.5 |
100 |
90 |
120 |
0.8 |
1.8 |
3 |
|
50 |
200 |
125 |
210 |
18 |
215 |
4 |
18 |
0.6 |
0.6 |
0.4 |
100 |
90 |
120 |
2.5 |
2.6 |
3.9 |
|
65 |
180 |
145 |
250 |
22 |
280 |
4 |
18 |
0.6 |
0.6 |
0.4 |
100 |
90 |
120 |
5 |
5.1 |
7.8 |
|
80 |
195 |
200 |
300 |
25 |
300 |
4 |
18 |
0.6 |
0.6 |
0.3 |
100 |
90 |
120 |
6.1 |
6.2 |
8.9 |
|
100 |
215 |
180 |
350 |
25 |
340 |
8 |
18 |
0.6 |
0.6 |
0.3 |
100 |
90 |
120 |
9.7 |
9.9 |
15 |
|
125 |
245 |
210 |
400 |
30 |
420 |
8 |
18 |
0.4 |
0.4 |
0.2 |
100 |
90 |
120 |
13.5 |
13.8 |
21 |
|
150 |
280 |
240 |
460 |
30 |
480 |
8 |
23 |
0.4 |
0.4 |
0.2 |
100 |
90 |
120 |
25 |
25.5 |
37 |
|
200 |
335 |
295 |
570 |
35 |
625 |
8 |
23 |
0.4 |
0.4 |
0.2 |
100 |
90 |
120 |
36.5 |
37.2 |
56 |
三精阀门公司订货须知：
一、① 增强聚丙烯隔膜阀产品名称与型号②增强聚丙烯隔膜阀 口径③增强聚丙烯隔膜阀是否带附件以便我们的为您正确选型④增强聚丙烯隔膜阀的使用压力⑤增强聚丙烯隔膜阀的使用介质的温度。
二、若已经由设计单位选定三精公司的增强聚丙烯隔膜阀型号，请按增强聚丙烯隔膜阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的三精公司专家为您审核把关。
